3.11.7 查看及修改 NG
为了使程序更加优化，往往我们需要对测试过程中报出的误判进行查看和修改，查看错误元件，在缩
略图窗口中，双击红色的元件框，镜头会移动到错误元件的中心位置。
下面将以标准链接错误进行修改的例子介绍，步骤如下：
选择任务窗口的“测试结果”窗口，单击查看
NG 图打开“缺陷图窗口”查看报出的错误标准，
然后点击“缺陷图窗口”的“移动到”及状态
栏的“显示元件”，镜头将实时显示自动移动到
当前标准，鼠标右键点击“链接”打开“标准
图库”窗口，找到对应的标准点击工具条的“链
接”即可修改完成。如图：
同理进行下一 NG 进行修改，若是元件本身存
在问题，则 NG；若是由于元件框的偏移，则要
对其自动定位；若是标准链接错误，重新链接
新标准。
1 首次学习一定要放慢节奏,注意观察.如在学习过程中遇到标准图片模糊或者混乱的情况下可再做一
个标准将其替换,再单独进行学习
2程序调试完成后,通常为保证检出率而将其误差倍数降低(一般根据工艺,或者在 15%左右或者小于
基本误差即可).
3 对元件修改后一定要重新优化镜头。
4如有时出现一批连片 PCB 中其中一片都是报废的,如果继续检测会造成 NG 高,操作员跟不上速度,因
此我们可以用屏蔽元件来跳过该报废 PCB 的检测
.
右键链接
3.12CAD 数据导入
先从贴片机或坐标机的数据包含以上 4 种数据元素的数据，并将其转换 txt 文本文件，一般可直接从
贴片机上完成。然后去掉多余的参数，只保留贴片零件的元件脚位、X/Y 坐标、贴片角度和物料号。
AOI 编程时要用到以下数据元素：
元件脚位（元件位置号），它对应 PCB 板上每颗料的位置，如：R201,C21,U2 等。
X / Y 坐标，
可以直接使用贴片机的坐标、角度数据
贴片角度，
标准（以下称物料号），标示零件规格的名称，实际上可对应贴片机 FEEDER 的编号。当一条 SMT Line
有多台贴片机时，Feeder 相同的编号要注意区分。通常作法是在不同的贴
片机 FEEDER 编号前加上一个数 8 或 9 来区分。比如：第一台机 FEEDER
号从 1 排到 50,第二台机也有 1 到 30 站。同样是 20 号在两台机上应该是
不同的料，所以要区分开。可以在第二台机 FEEDER 号前统一加上 6 或
7 都行，但不能加 3 或 4,这样会导致相同的 31 或 41 等有两种不同的料。
特别强调一点就是相同的料号不能有不同型号的料.
CAD 导入中的单位转换公式(AOI 以 MM 为单位)，CAD 数据中常见的数据格式有四种:①英寸、②1/1000
英寸、③毫米、④1/100 毫米,其中第①、③种数据中一定带有小数点,而另外两种通常没有.
若所给的数据形式为：
①英寸,则 X`=X*25.4
②1/1000 英寸,则 X`=X*25.4/1000
③毫米,则 X`=X
④1/100 毫米,则 X`=X*1/100

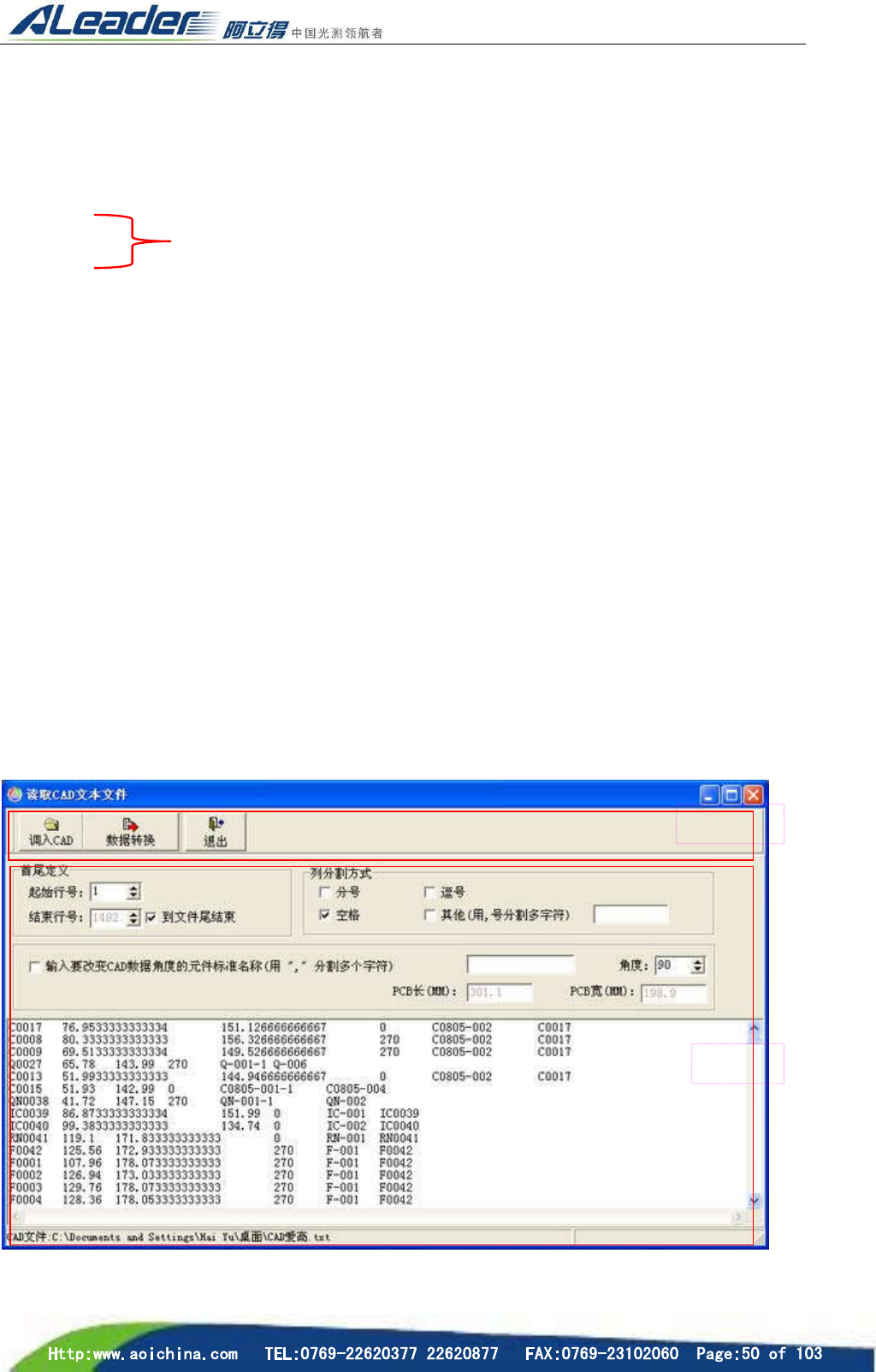

3.12.1 界面的认识
工具条
数据区
工具条
1） 调入 CAD：从外部调用 CAD 数据，导入程序。
2） 数据转换：导入外部 CAD 数据后，下放数据区“列分割区”选择“空格”，将 CAD 数据转换为程
序数据。
3） 退出：关闭 CAD 导入窗体。
数据区
1） CAD 文件：显示 CAD 导入文件的所在目录。
2） 首尾定义：设定数据起点行于终点行。
3） 列分割方式：分割 CAD 数据，分析调入的数据是以什么符号作为分隔符（TAB 键，空格，逗号，
其它符号等）一般选择“Tab 键”和“空格”。
4） “输入要改变 CAD 数据角度的元件名称”是针对特殊元件角度的修正，比如三极管、IC.
5） CAD 数据列表：载入的 CAD 元件数据清单。

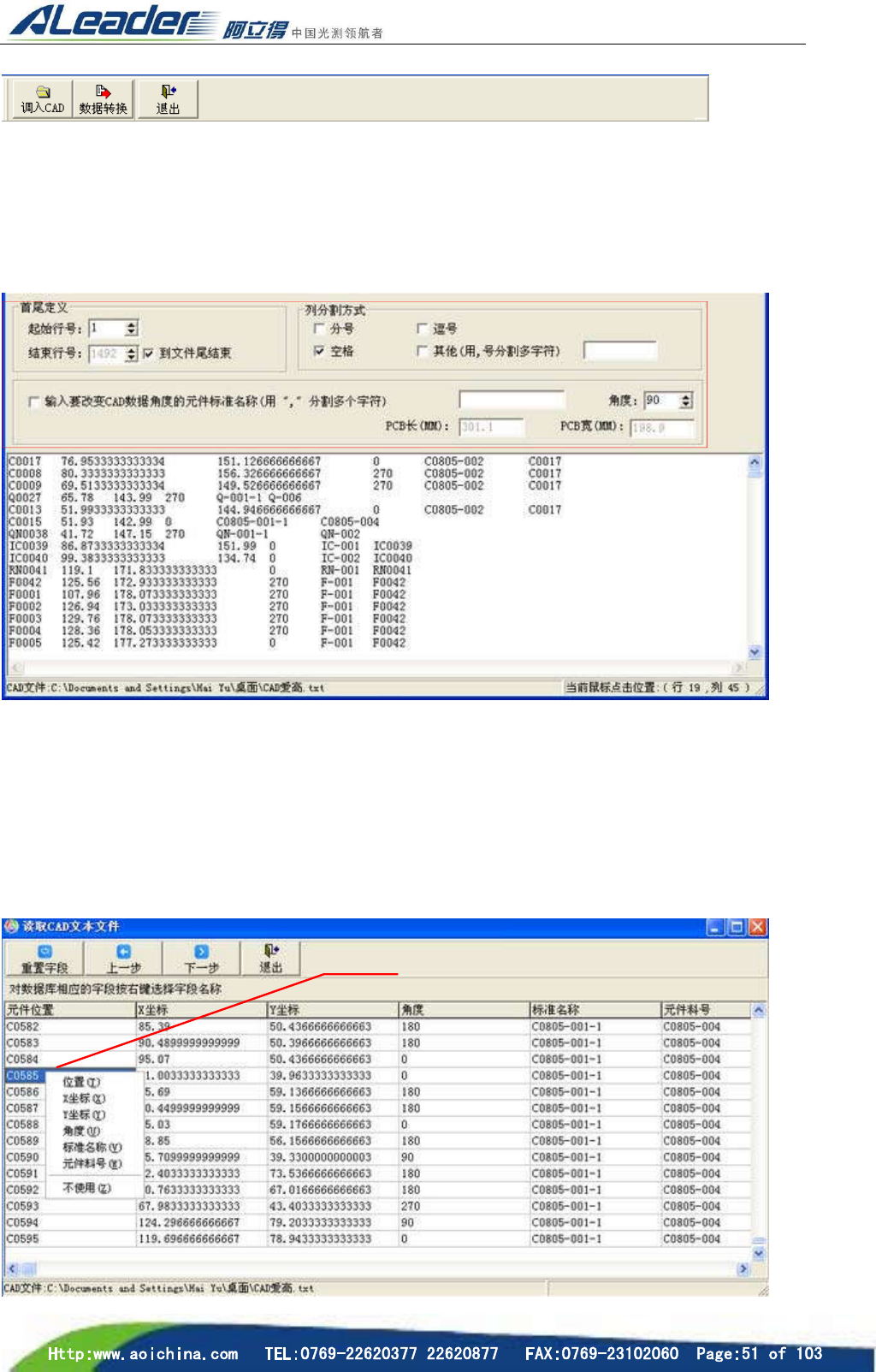

在每一栏目中“右键”设置对应参数
