3.3.7.1.1 单框模块的注册 单框模块，一般针对锡点较少的元件，如 0603 以下不具有丝印的元件 （不包括 0603 元件） 的注册，选择左边的元件注册工具模块的单框 在编辑区域所看到的元件上鼠标左键平滑拉出注册 框包括整个元件 选择注册框鼠标右键选择注册标准弹出注册窗口 （快捷键 Alt+R ） 调节好框 的大小（根据需求可修改标准名称名称、料号、允许偏移、颜色、亮度和对比度等参数，一般不需改 动，系统已默认好参数） 点击“注…
3.3.7 手工编辑程序
模块上的各种元件类型，对应 PCB 板上各种类型的元件，也就是不同类型的元件，采用不同
的注册模块。元件注册模块效果图如下：
3.3.7.1 标准图库的建立
标准的建立实质是通过应用数学统计学原理，通过抽样学习一系列 OK 样品，观察 OK 样品外观
变化并结合抽样中所看到的视觉偏差来抽象出 OK 样品的基本特征和变化规律。
首先，建立最初的标准。将一块待测 OK 样品 PCB 放入导轨，经 MARK 校正后在“编辑区”托动
鼠标画框框住待测零件，画框需比元件要稍微大点，大概为 1—3 个像素这样才能抓取元件的全貌注册
元件。然后在方框中单击鼠标右键在弹出菜单中选择“注册标准”。
最后，学习和调试一系列 OK 样品，计算机自动统计建立标准模型。
SOP
QFP
IC
IC
3.3.7.1.1 单框模块的注册
单框模块，一般针对锡点较少的元件，如 0603 以下不具有丝印的元件（不包括 0603 元件）
的注册，选择左边的元件注册工具模块的单框 在编辑区域所看到的元件上鼠标左键平滑拉出注册
框包括整个元件 选择注册框鼠标右键选择注册标准弹出注册窗口（快捷键 Alt+R） 调节好框
的大小（根据需求可修改标准名称名称、料号、允许偏移、颜色、亮度和对比度等参数，一般不需改
动，系统已默认好参数） 点击“注册标准”即完成。注册的效果图如下：
首先选择“左边的元件
注册工具模块的单框”，
然后在元件上“鼠标左
键平滑”画框
在此调节好框的大小
一般左右包括整个元
件的 95%，上下宽出 2
毫米
可根据实际情
况调节参数

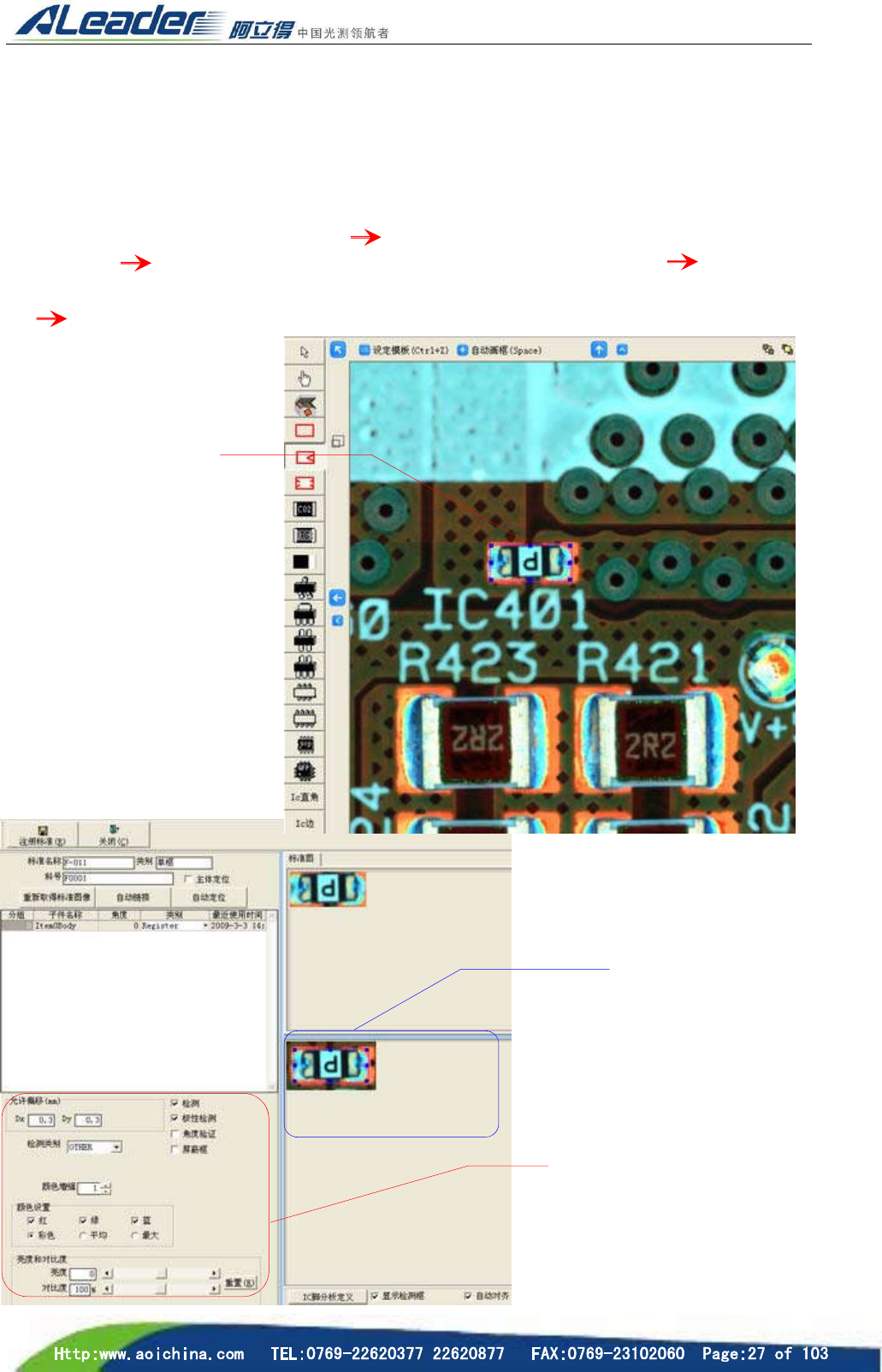

3.3.7.1.2 极性单框模块的注册
极性单框模块，与单框的注册一样，一般针对锡点较少的元件，如 0603 以下元件（不包括 0603
元件）的注册，不过极性单框针对的是具有极性的元件。
元件极性：元件不能反向贴装，比如元件有正负极性，对有极性的图像，待测图像与标准图像只
进行一次正向比对。（如相同元件链接同一标准，元件框的极性标记必须与标准图对应方向）
选择左边的元件注册的工具模块的极性单框 在编辑区域所看到的元件上鼠标左键平滑拉出注册框
包括整个元件 选择注册框鼠标右键选择注册标准弹出注册窗口（快捷键 Alt+R） 根据需求可
修改标准名称名称、料号、允许偏移、颜色、亮度和对比度等参数（一般不需改动，系统已默认好参
数） 点击注册标准完成。（效果图可参照单框注册）
首先选择“左边的
元件 注 册工具 模
块 的 带 极 性 单
框”，然后在元件
上“ 鼠 标左键 平
滑”画框
可根据实际情
况调节参数
在此调节好框的大小
一般左右包括整个元
件的 95%，上下宽出 2
毫米
