b) 本地旋转

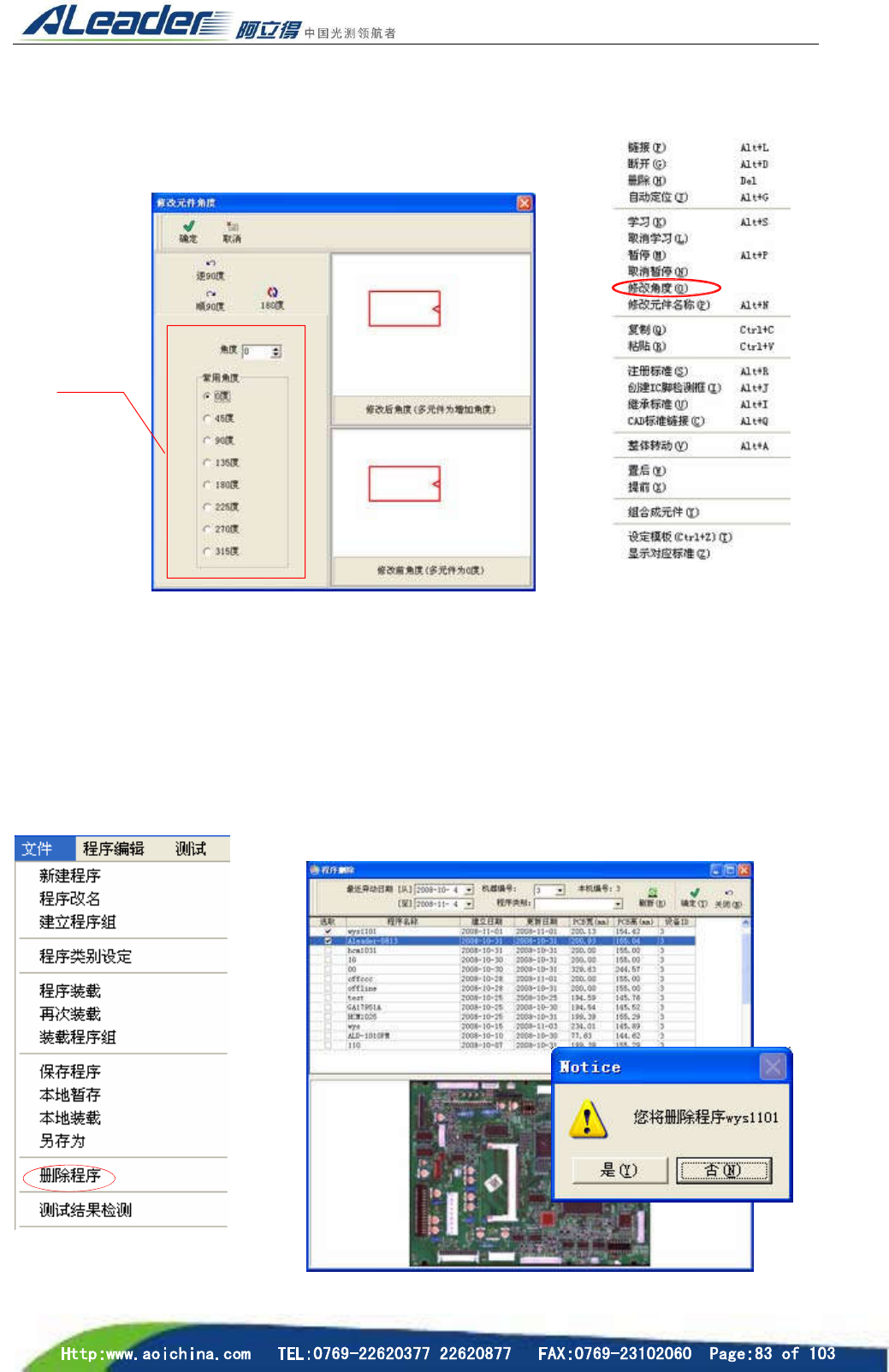

步骤：首先在编辑区选中需要被旋转的元件检测框，鼠标右键弹出系统对话框，点击“修改角度”选
项，弹出“修改角度”窗口，根据实际角度进行对应的旋转。
4.18 删除程序
步骤：选择菜单“文件”栏下的“删除程序”，打开“程序删除”窗口，选择需要删除的程序点击确定，
弹出系统对话框点击是即可。（如程序比较多，可以设定时间段机器的编号或程序类别来进行快速查看
所需程序。）
角 度
选择
4.19 屏蔽元件
通常在生产检测过程中都会遇到多连片的板子有报废的一片，这种情况测试起来 NG 会出现很多，
影响了操作员查看 NG 的时间。那么当遇到这种情况我可以用屏蔽功能能来解决，只要我们把报废的
板屏蔽掉就可以了。

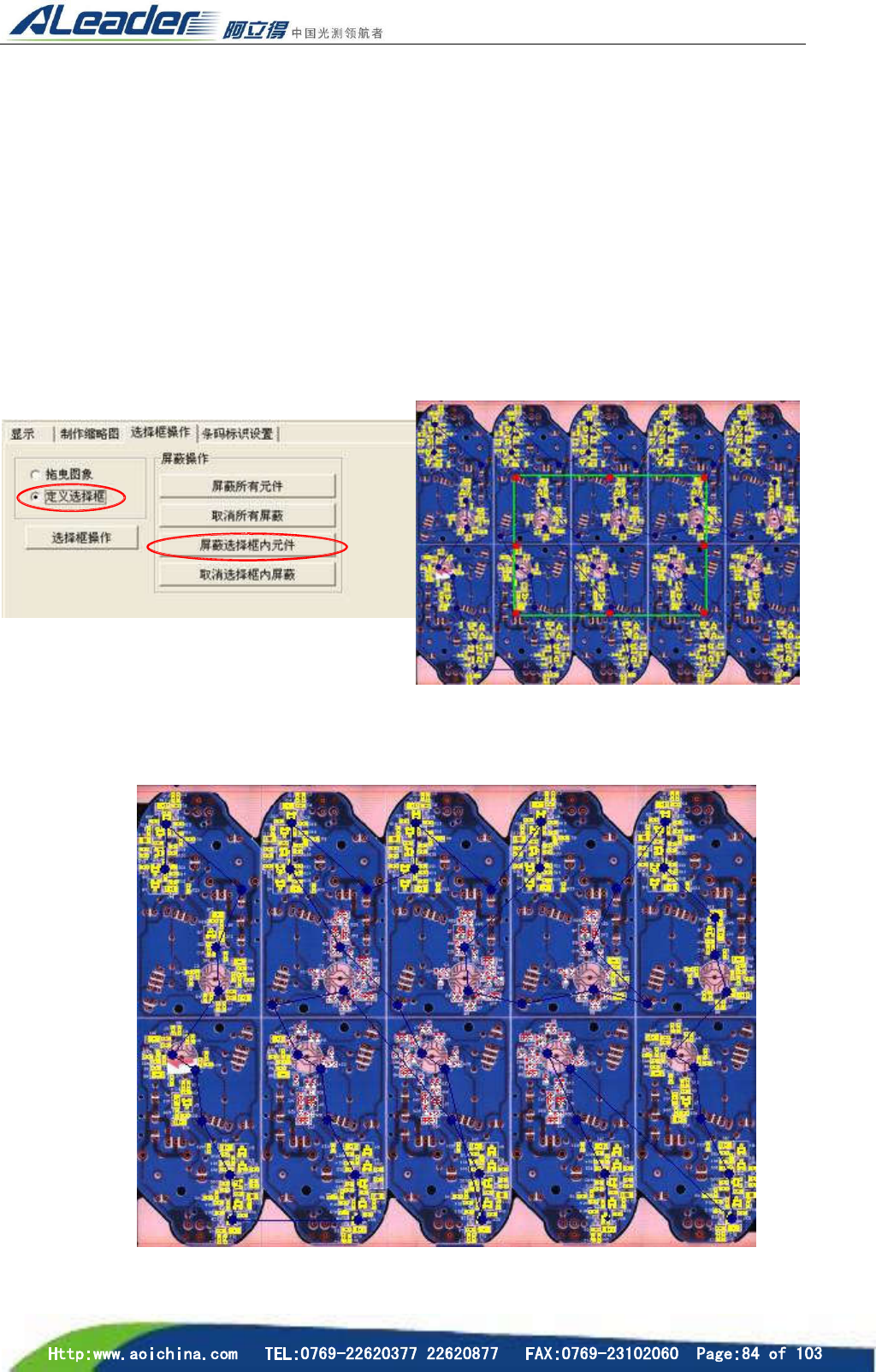

步骤：选择任务窗口缩略图选项卡下的选择框操作，点击“定义选择框”在缩略图上拖出定义框，把
不需要进行检测的范围框起，点击屏蔽操作区的“屏蔽选择框内的元件”即可。
在“屏蔽操作”区有四种选项进行操作，同理根据实际情况进行对应的操作。
屏蔽后的效果图
SPC
5.1SPC 软件系统概述
SPC 即统计过程控制（StatisticalProcessControl）。SPC 主要是指应用统计分析技术对生产过
程进行实时监控，科学的区分出生产过程中产品质量的随机波动与异常波动，从而对生产过程的异常
趋势提出预警，以便生产管理人员及时采取措施，消除异常，恢复过程的稳定，从而达到提高和控制
质量的目的。
SPC 是控制产品质量的一种技术，AOI 是检测产品的质量的一种工具，为能使 ALeader 用户根据
AOI/SPC 数据建立一个实时工艺控制（RPC，real-timeprocesscontrol）系统,达到 AOI/SPC 结合的
闭环控制和 SMT 的全自动生产工艺，ALeader 特配备完善的 SPC 功能。

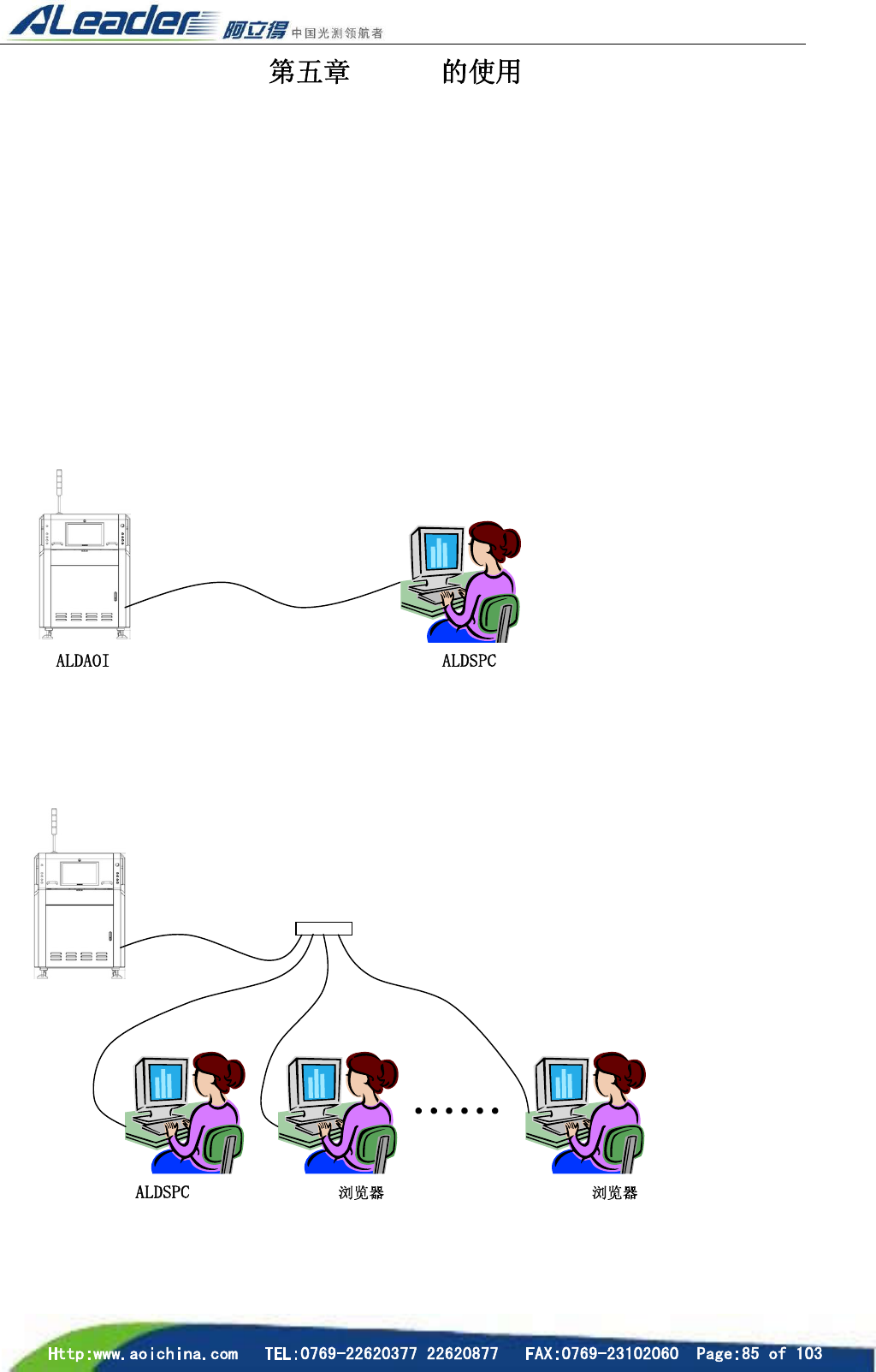

一台ALDSPC通过网线连接与一台ALDAOI设备
通过 HUB+网线实现一台 ALDSPC 连接一台 ALDAOI 设备，多台 ALDSPC 浏览器连接一台 ALD
ALDSPC ALDSPC
流程图
HUB
