3.24 数据窗体
数据窗口是 PCB 板上所有检测元件的数据集合区域，它是由工具条、元件数据区和检测点数据区

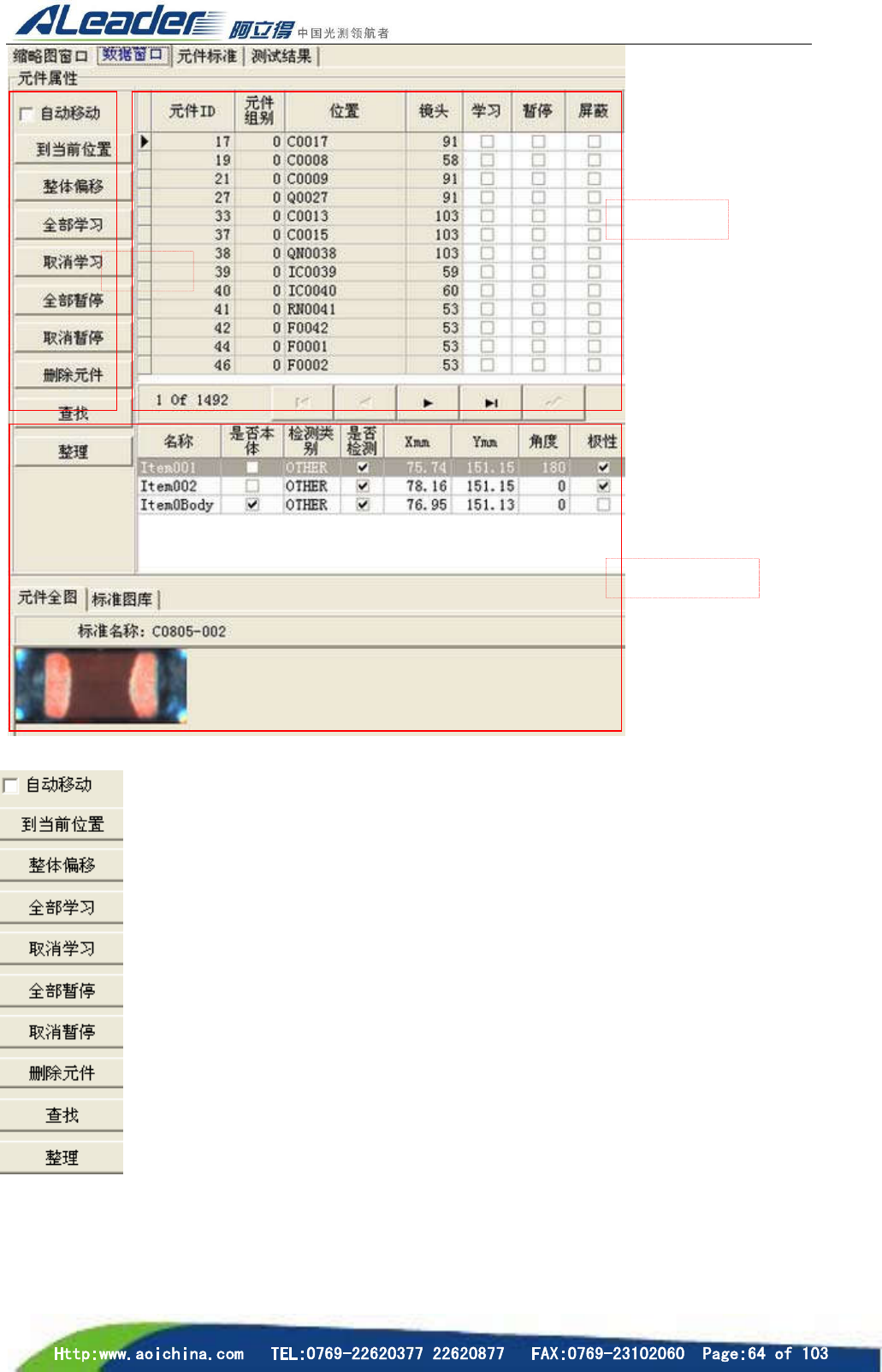

三部分构成，数据窗口如下：
程序组的基本信
B 面排列图需建立双面测试才会显
遇到程序组里
有 一 程 序
mark 不 能 通
过可选择如何
工具条
1） 自由移动：在此状态处于“选择”状态下，单击数据区的元件，镜头则移动到该
元件位置。
2） 当前位置：单击该键，镜头则移动到当前选择的元件位置。
3） 整体偏移：单击该键，所有的元件进行位置移动。
4） 全部学习：所有的元件都设置为“学习”状态。
5） 取消学习：取消所有元件的学习状态，将所有元件设置为非“学习”状态。
6） 全部暂停：所有的元件都设置为“暂停”状态。
7） 取消暂停：取消所有元件的暂停状态，将所有元件设置为非“暂停”状态。
8） 删除元件：删除当前选择的元件。
9） 查找：在数据窗口查找元件。
10） 整理：删除无标准无连接的元件框，一般用于在制作程序时无意多画了一些
框又不确定具体位置 一种快捷删除法。
元件数据区
元件数据区是当前 PCB 板所有元件的数据表和方向移动工具条构成。数据表集合了当前 PCB 板
所有的元件，表格内有学习、暂停、屏蔽等选择项，在学习调试过程中有着重要的作用，与之对应的
学习模式设置为“按数据学习”、“指定元件学习”，与之对应的暂停模式有“按数据暂停”。方向移动
工具条
元件数据区
检测点数据区

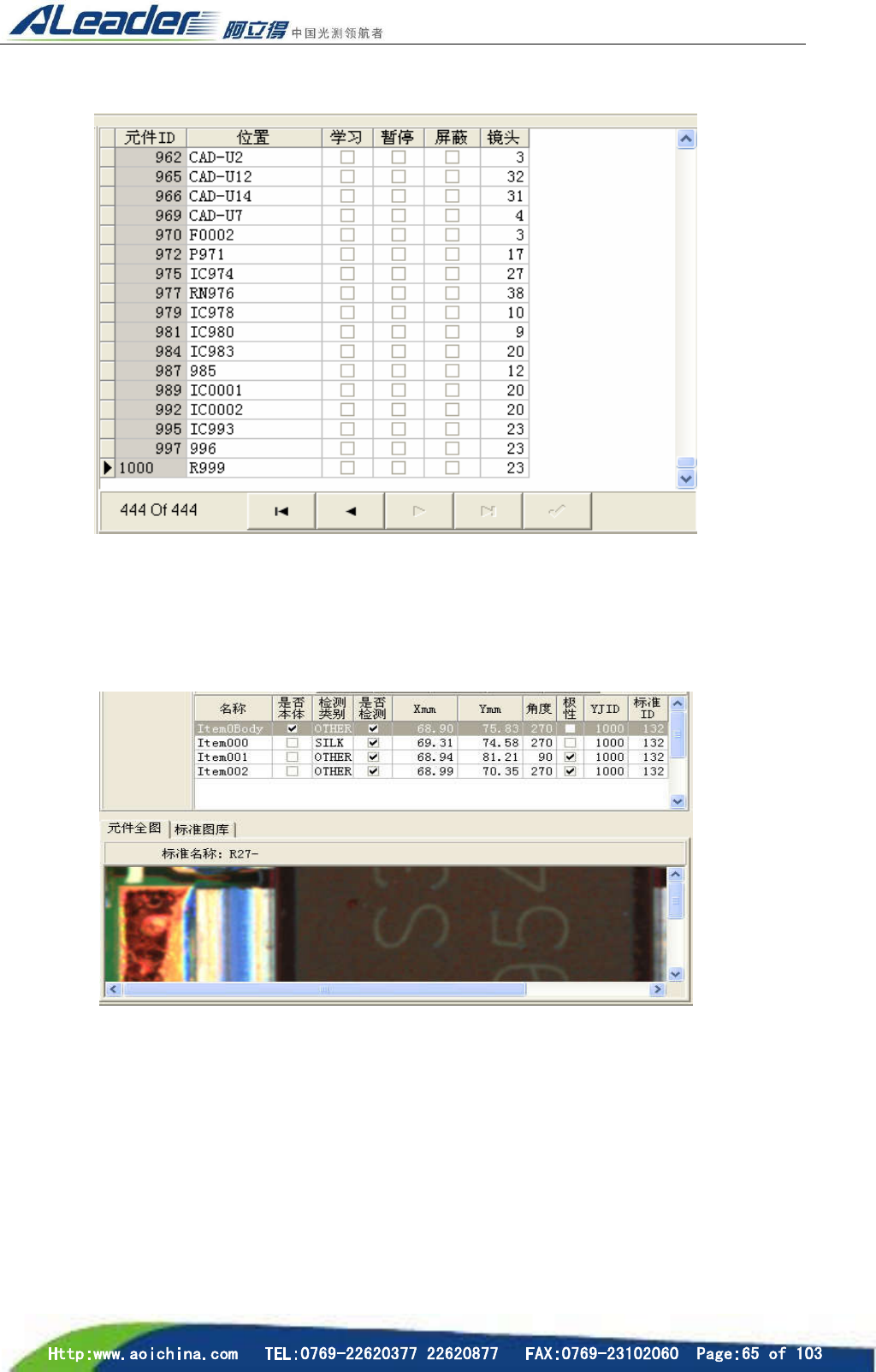

工具条包括至前移动键、向前移动键、向后移动键、至后移动键。元件数据区显示如下：
检测点数据区
检测点数据区是指在元件数据区选择一元件，该元件的所有检测点数据都在该区域显示，如下图
所示：
检测点数据区包括数据区和图像区。数据区是元件检测点的相关数据，图像区则显示各个检测点的图
像。
3.25 连板的复制
操作范围：对选择框内的数据操作
A. 删除选择框外的数据
