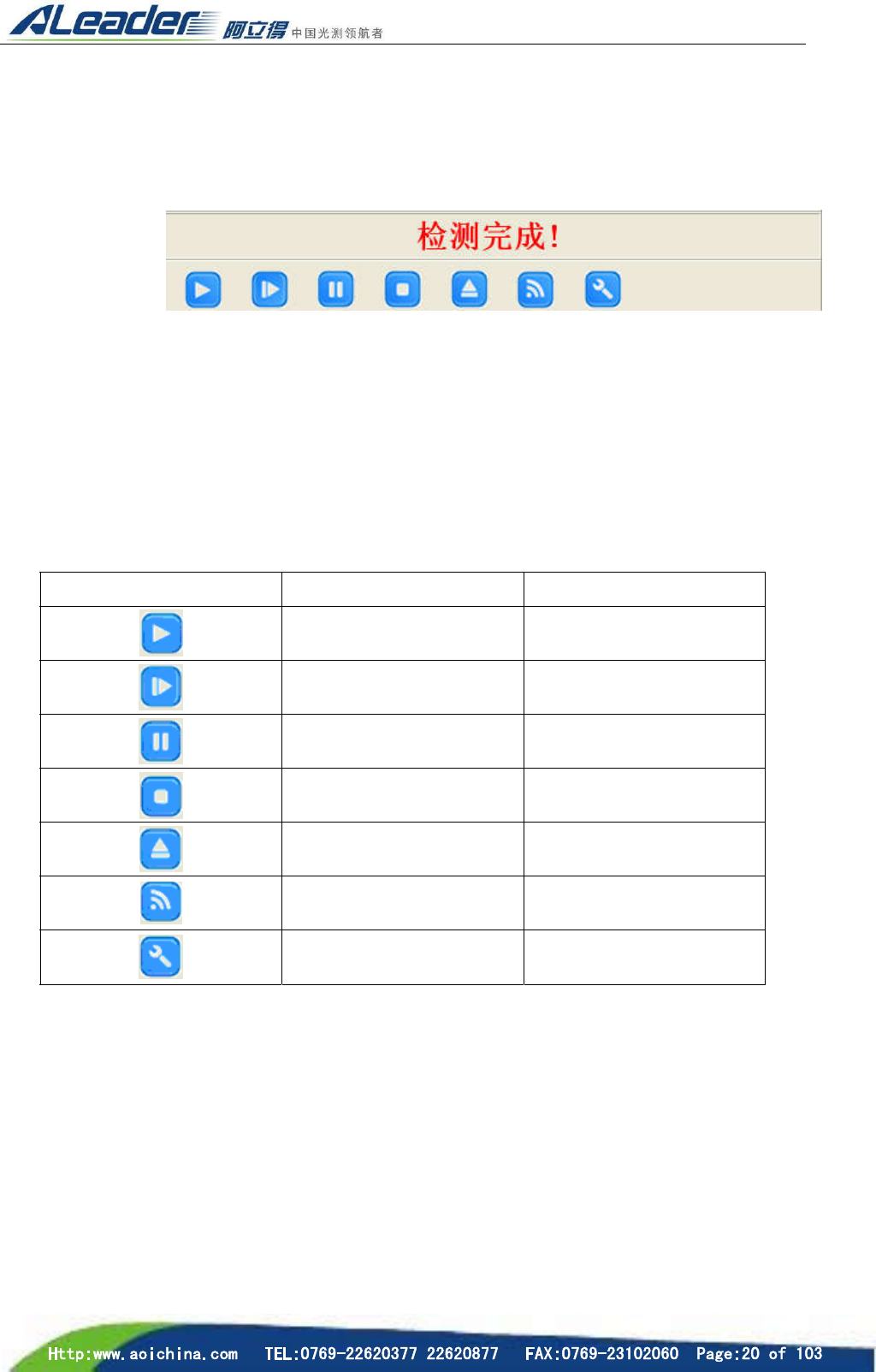

3.2 软件按键的使用方法
机器按键分
软件按钮和机器
按钮：暂停，加
载，停止，急停
等，所起的作用
一致。
如右图：
图像标志 名称 用途
测试 测试 PCB 板
单步测试 逐步逐个镜头测试
暂停 暂停测试
停止 停止测试
加载 机器恢复到加载位置
Mark 校正 Mark 校正
模式设置 设置学习测试的模式
3.3 程序的制作

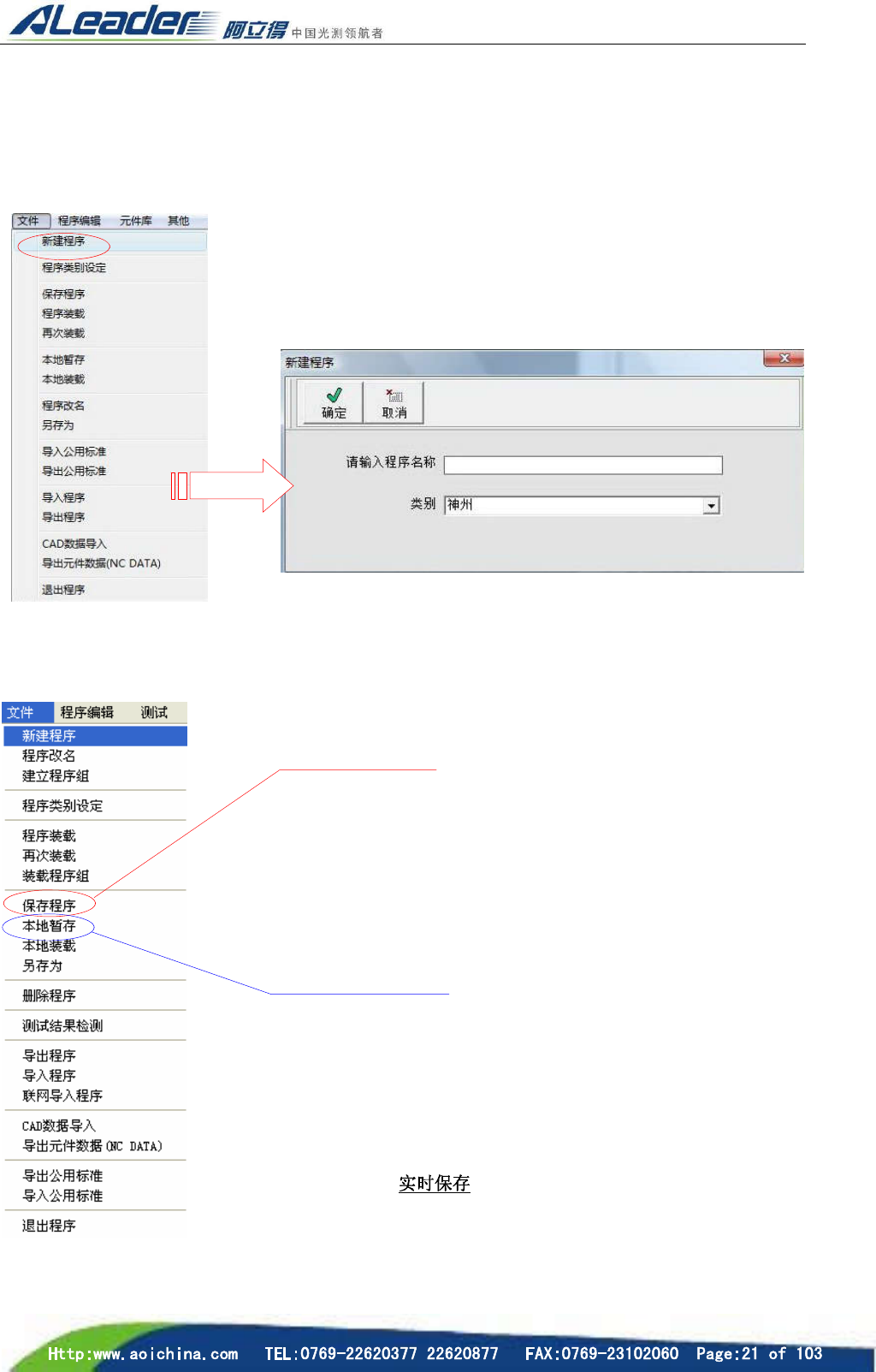

3.3.1 新建程序
在菜单下，选择“文件”栏下单击“新建程序”选项卡，在“请输入程序名称”文本框中输入对应 PCB
板名称，及选好类别（客户分类）信息，单击确定。如下图：
3.3.2 测试程序保存
程序的保存涉及到两个概念：〔本地暂存〕及〔保存程序〕。
在编辑程序的过程中养成 的习惯极为重要，有时一个程序可能要写
很长时间，中间万一遇到停电或死机什么的，如果没有保存，我们以前所做
的工作就会被丢掉。
〔保存程序〕所保存的文件不直接参与到测试
当中，它主要的目的是保护测试程序遭到意外
情况的破坏，当测试程序调整 OK 后，一般建
议执行〔程序回传〕，这样的话就将最好测试
效果的测试程序安全的保存下来。
在进行程序装载时，所调用的程序就是程序回
传后保存下来的测试程序。
〔本地暂存〕的概念相当于电脑的内存
（Memory），保存的是处于测试状态的测试
程序，当测试程序调整 OK 后，需要执行〔本
地保存〕的操作。
本地目录同时也是 AOI 测试执行文件的储
存目录，测试程序测试时的一些实时的数据
也是保存在本地目录。

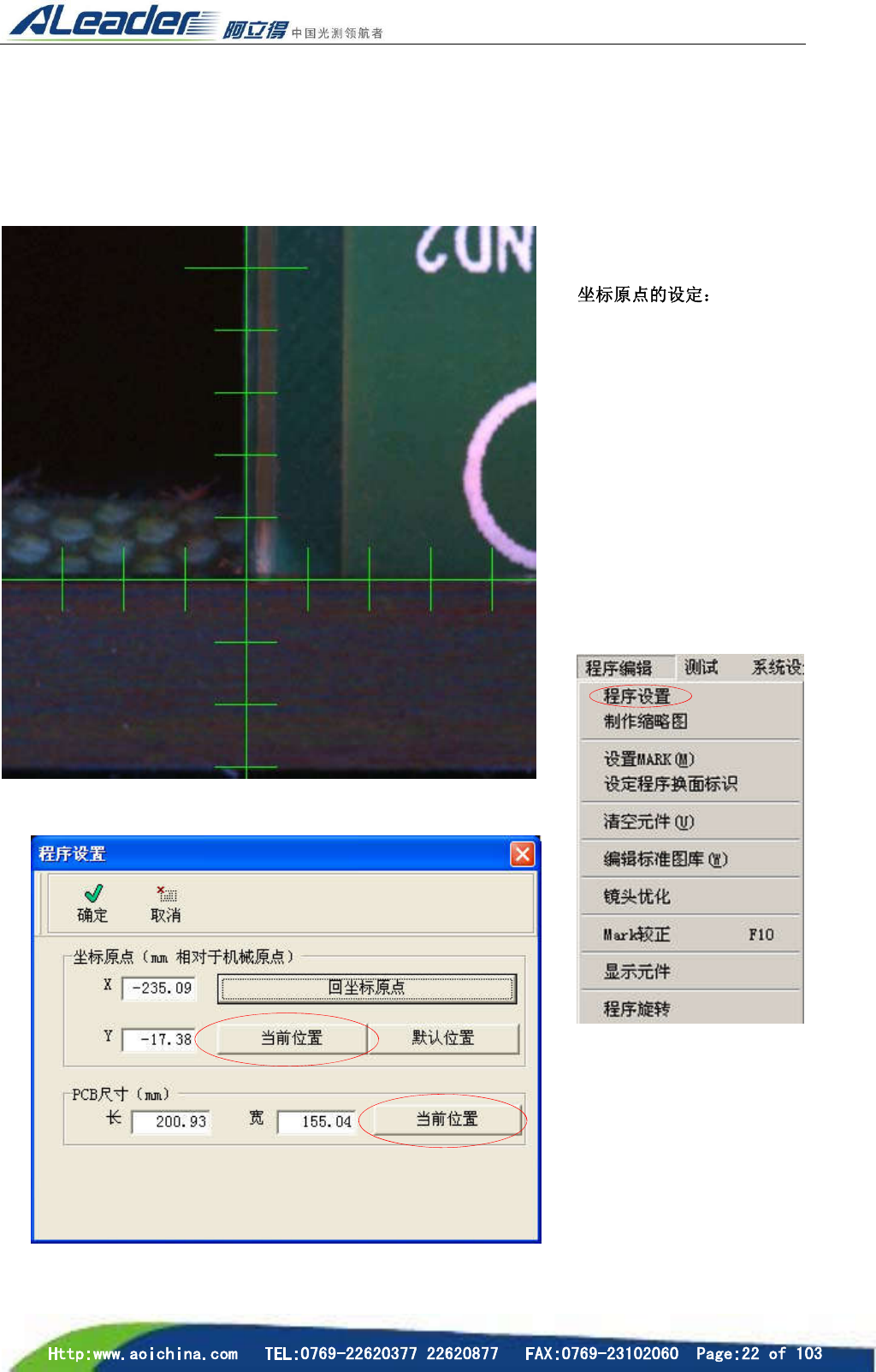

3.3.4 设定坐标原点及 PCB 板的尺寸
坐标原点是零件坐标的基准点，一般将板的左下角设为坐标原点。机器测试是以坐标原点为零点去找
元件的位置，坐标原点的坐标是相对于机器原点的。机器原点是在机器出厂时已设定好。而每台机器
的机器原点不尽相同，当在一台机器上编好的程序拷贝到另一台机时，只需重新设定程序的坐标原点
即可。
点 击 选 择 状 态 栏 的
（显示十字）及选择元件注册
的工具条模块的〔移动〕然后
将十字架中心（镜头正中心）
移动到 PCB 的左下角。选择
菜单〔程序编辑〕→〔程序设
置〕，在弹出窗口中点击〔坐
标原点〕的〔当前位置〕，再
点击〔确定〕即可。同理将十
字架中心位置移动到 PCB 的
右上角，设置 PCB 尺寸，如
图组所示：
