2.8 光源亮度调试和摄像机颜色校正

目的：为了使摄像机的感光特性趋于一致，使拍摄的图像更接近真实色彩。

正确调整光源亮度和校正摄像机颜色，是设备运行稳定可靠以及相同型号设备间应用程序共享的一个

重要保证。光源亮度调试和摄像机颜色校正是同步进行的，以下是调试步骤：



调整PCB夹紧治具，固定好标准色卡（随机附件）。

移动平台，使摄像机的拍摄范围全部为亮色卡图

像。

以管理员模式点击菜单：〔系统设置〕→〔光源亮度

检测〕，进入亮度检测窗口，点击(进入调整模式)



3) 点击自动调整亮度即可.

点击进入调整

模式

点击自动调整亮

度,系统将自动调

整到标准值

2.9 电脑参数的设定

BIOS DEL BIOS

（这里以 MS-7236 ATX 主板为例，下画线代表不同主板的 BIOS 界面里可找到的主要内容）

★ Legacy Diskette A [ Disabled ] <不使用 A 驱>

步骤：Standard CMOS features → Ploppy A → [ Disabled ]

★ CPU configuration → Hyper Threading Technology [ Disabled ] <关闭超线程技术>

步骤：Advanced BIOS features → CPU configuration →Hyper Threading Technology→[ Disabled ]

HD Audio Controller [ Disabled ] <关闭主板集成声卡>

Or Onboard Devices Configuration→Onboard AC97 Audio [Disabled]<关闭主板集成软声卡>

步骤：Integrated Peripherals →Audio Controller → [ Disabled ]

★ APM Configuration→Restore On AC Power Loss [ Power on]<设备总开关 On 后,电脑自动启动>

步骤：Power Management Featuers→Restore On AC Power Loss→[ Power on]

★ Parallel Port Address [ 378 ]<确认打印机接口>

步骤：Integrated Peripherals→I/O Devices Configuration →Parallel Port Address→[ 378 ]

★ Boot Settings Configuration→BootUp Number Lock [ off ]<关闭数字键盘>

步骤：Advanced BIOS features →BootUp Number Lock→[ off ]

★ USB Configuration→Legacy USB Support [Disabled]<为防病毒,禁止 USB Disk 启动电脑>

步骤：Integrated Peripherals→USB Keyboard Legacy Support→[Disabled]

USB Mouse Legacy Support

设置完全以后按 F10 保存后退出。

如果在设置过程中改错了别的地方，但又不知道在什么位置，可以进入 Load Fail-Safe Defaults(厂商默认设置)，F10 保

存后重新启动即可。

将电脑分 3 个区：C:20G、D:40G、E:20G，并且全部格式化为 NTFS 系统；NTFS 格式比 FAT32 更为稳定

可靠。（注：以 80G 硬盘为例，设备对硬盘分区大小没有特别要求[C 与 E20G,其余给 D,因为数据都将

存在 D 盘]）

在安装系统时：将启动改为：光驱为第一启动盘然后如下（待安装系统完毕我再改为：硬盘第一启动）——注意：如

果是已经使用过的机器，只想格式化 C 盘，其余盘不动，就直接（安装 WindowsXP pro，不用分区）开始安装即可

。



警告：

2.10 机器的开机\关机

2.10.1 电源的接通

在接通电源前，请确认设备内没有异物；当电源接通后，请不要将手伸入设备里。本设备由工控电脑

控制，由启动到进入正常测试状态需要一点时间。

操作顺序：

1. 确认前罩处于关闭状态，并且紧急开关没有被按下后，顺时针 90 度扭转机器右侧上方的红色主电

源开关。设备的各部分的电源即可接通。

2. 确认设备后面的主电流断路器打在 ON 的状态机器与电脑将自动启动。

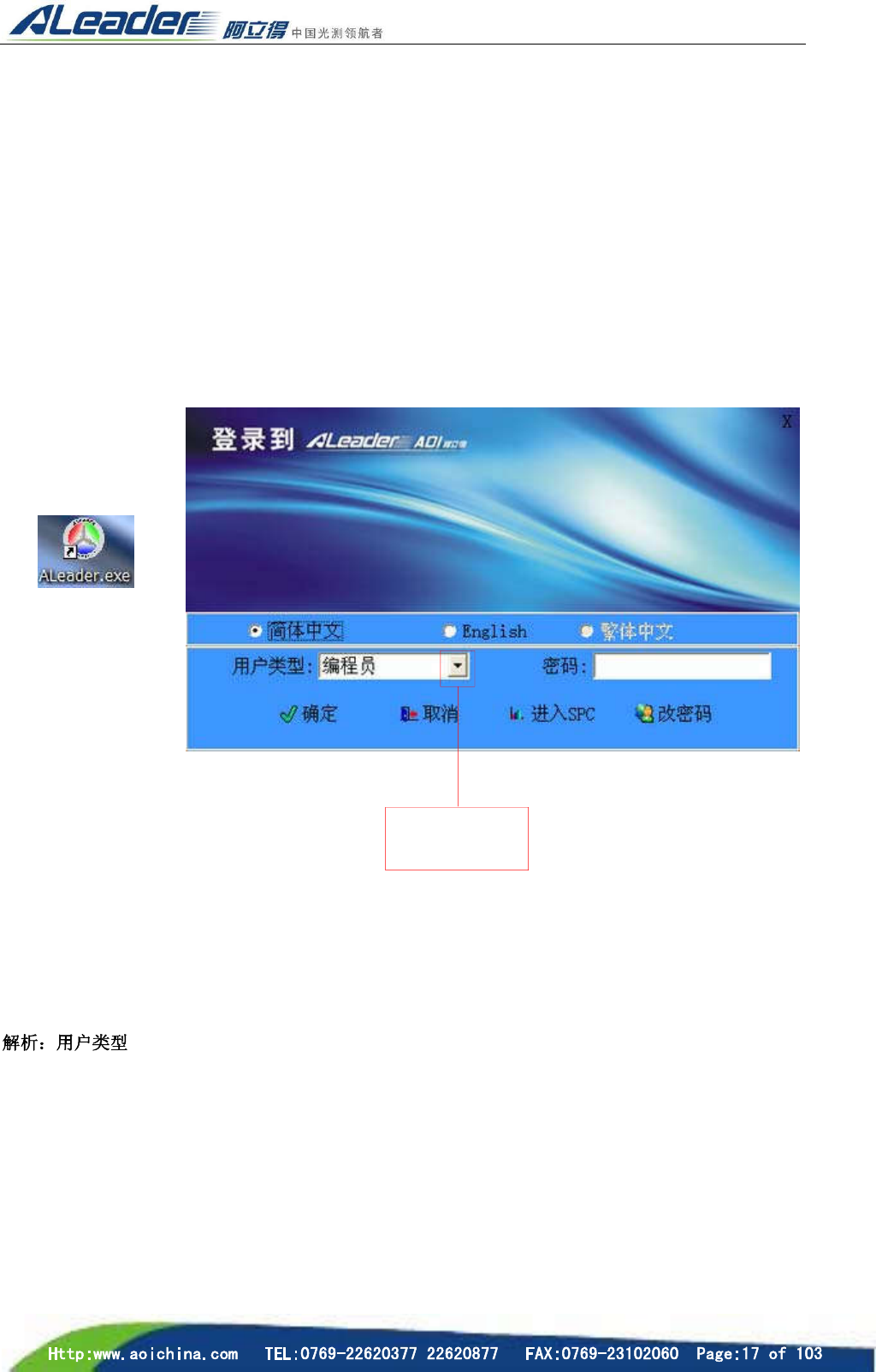

3. 电脑完成自检进

入操作系统后，

在 Windows XP

桌面双击

程

序启动图标，启

动 AOI 程序，选

择类型为“编程

人员”，单击“确

定”，进入程序主

界面，显示界面

如右图：

管理员：拥有最高权限，具备所有功能的使用权，控制程序的流动，以及相关权限的修改。

编程员：编写 AOI 程序的操作人员，拥有程序编写、程序调试等基本权限及相关权限。

操作员：普通权限，拥有 PCB 测试权限。

4. 调节好承载轨道宽度，将待测的 PCB 放置于承载轨道上，按下右操作面板上的测试按钮，设备进

入正常测试状态。

单击框里下拉箭

头选择用户模式
