5.4.4SPC 详细报表

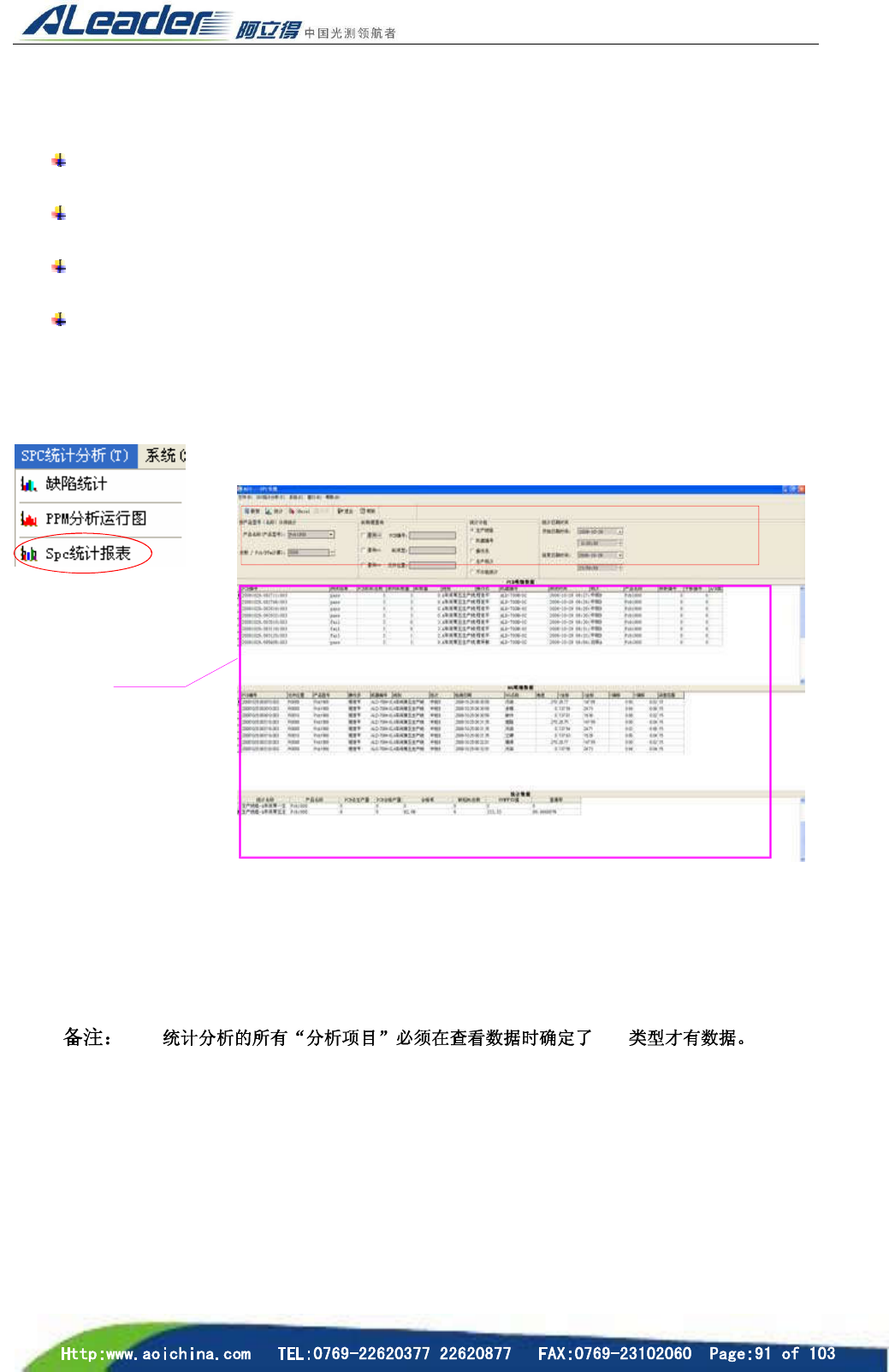

选择菜单“SPC 统计分析”栏下的“统计报表”，打开“统计报表界面”。
选择“统计报表”的时间段；
选择产品名称、PCB 的编号、NG 类型、元件位置、统计分组等信息来确定所统计的报表；
当各参数信息确定，点击统计即可；
点击 “Excel”就可以生成表格。（有三种格式文档。）
SPC NG
查询参数选择
数据显示区
5.4.5NG 查看程序的使用
查看 NG 数据窗口是检查 PCB 板测试出的错误信息进行确认的一个窗口，它的框架结构与“测试
NG 检查窗口”是相似的.AOI 测试程序与 SPC 系统是同步的，AOI 测试程序测试的数据是自动发送进 SPC，
在这里我们所看能看到的 AOI 测试程序测试的所有数据，可以随时调出某程序查看某时间出现了有什
么不良数据。

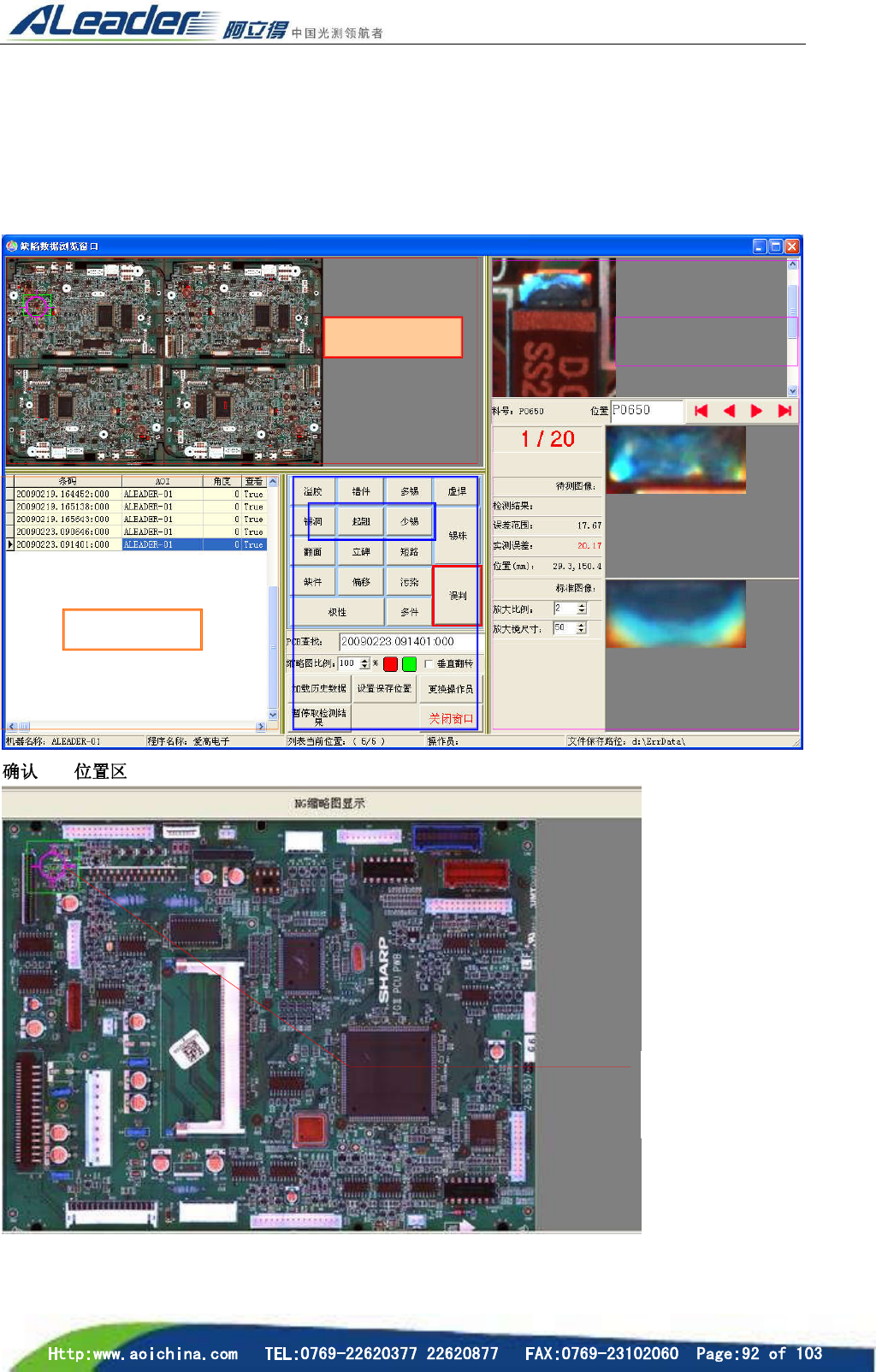

选择菜单“文件”栏下的“NG 查看程序”，打开“缺陷数据检测界面”。
NG
根据此缩图查找 NG 的位置，所看到的粉红色“瞄准器”形状的框将于当前 NG 位置同步。
NG 数据区
确认 NG 位置区
当前 NG 图像比对区
NG 类型确认区
缩 略 图 中 红 色 的
框表示 NG 图片的
位置
NG

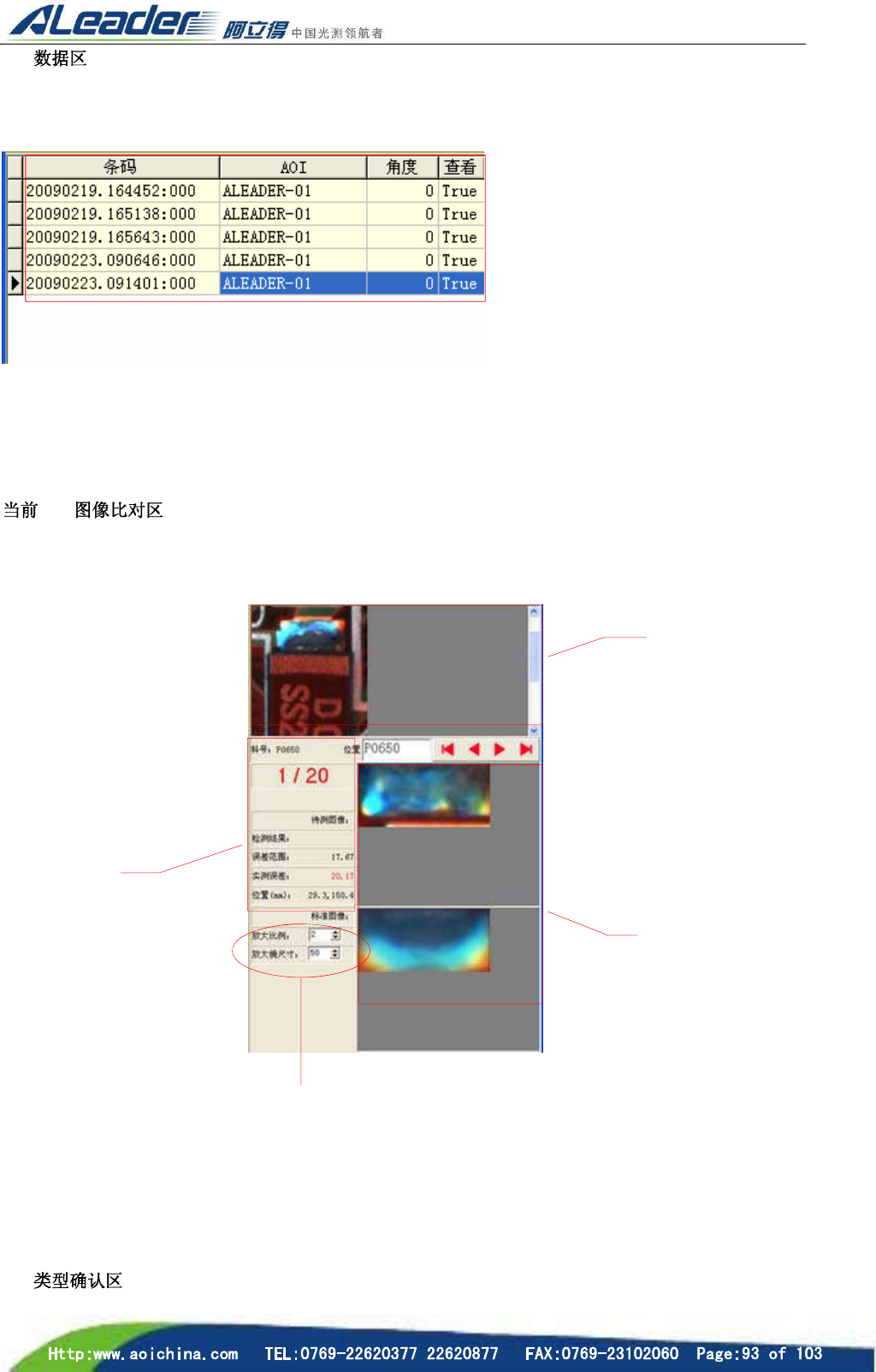

从该界面上可以很直观了解到每块板的 NG 详细信息， PCB 条码、AOI 序号、查看状态。
NG
NG
此位置显示标准图,如图
显示的 是 当前错误 图片
的标准图
显示 NG 与标准
之间的误差值，
元件数量:1/20
表示有 20 个不
良点当前是第 1
当前 NG 元件的
位置
放大镜放大比例与尺寸大小设定，按住“Alt
键”鼠标移动点击元件图将放大元件图像，点
击缩略图将放大缩略图图像
