5.4SPC 统计分析功能介绍

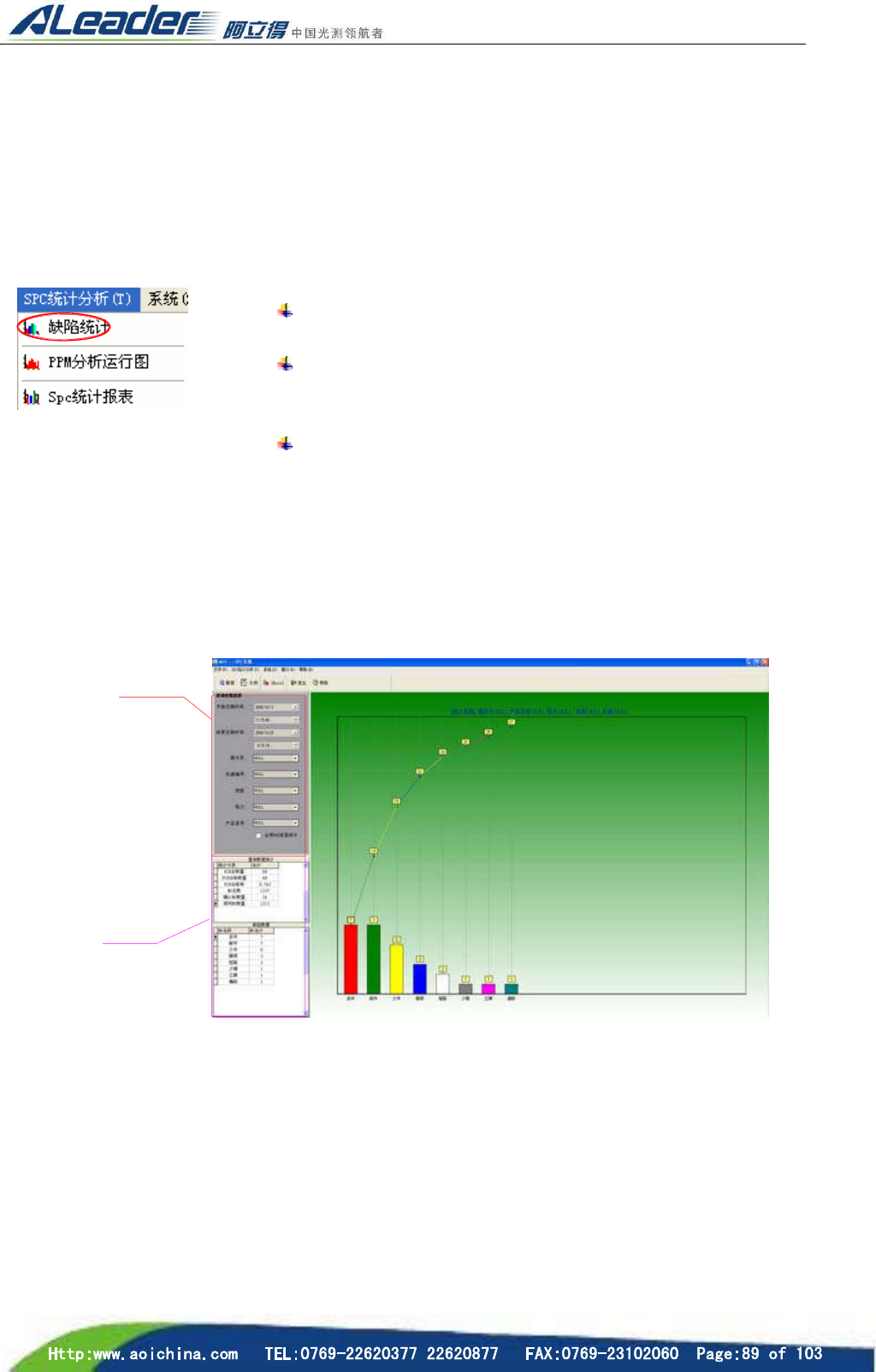

5.4.1SPC 直方统计图
选择菜单“SPC 统计分析”栏下的“缺陷统计”，打开“分析界面”选择直方图。
选择直方图报表的时间段；
选择层别信息中 “操作员”“班次”“线别”“产品名称”“机器
编号”等信息来确定所统计的报表；
当时间和层别信息确定，点击分析即可；
点击 “Excel”就可以生成表格（有三种格式文档）
查 询 参 数 选
择
显 示 统 计 不
良 的 基 本 数

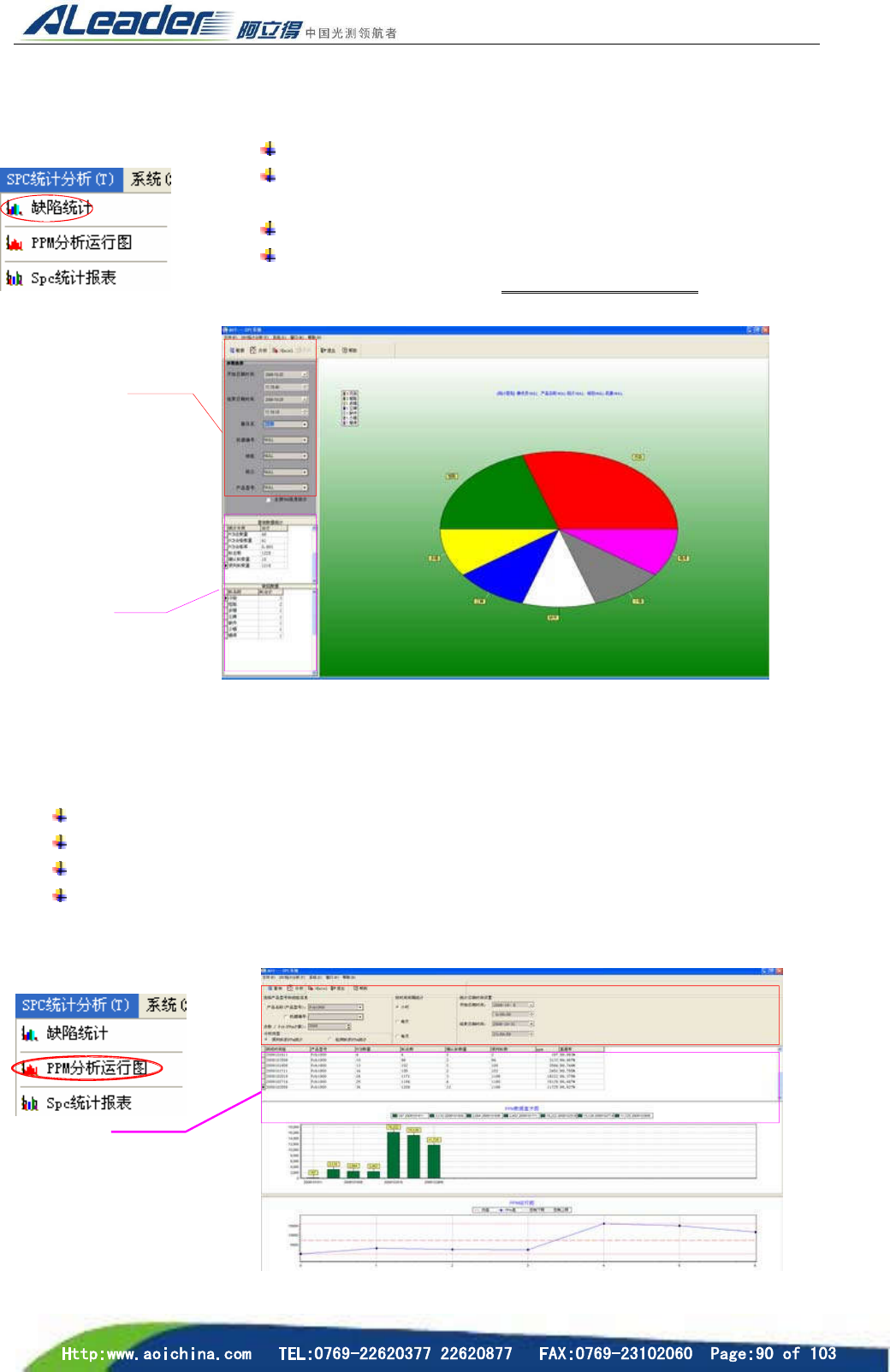

5.4.2SPC 饼分统计图
选择菜单“SPC 统计分析”栏下的“缺陷统计”，打开“分析界面”选择饼分图。
5.4.3SPC PPM 分析运行图
选择菜单“SPC 统计分析”栏下的“PPM 分析运行图”，打开“PPM 分析运行图界面”。
选择 PPM 分析运行图报表的时间段；
选择产品名称、机器编号、时间间隔统计、分析类型来确定所统计的报表；
当设定好统计参数好以后，点击分析即可；
点击 “Excel”就可以生成表格。（有三种格式文档。）
选择饼分图报表的时间段；
选择层别信息中“综合”“检测员”“班次”“线别”等信息来确
定所统计的报表；
当时间和层别信息确定，点击分析即可；
点击“To Excel”就可以生成表格，（可根据报表的格式、字体的
大小导出所需参数选择），当全为误判时，没有数据
查 询 参 数 选
择
显 示 统 计 不
良 的 基 本 数
查询参数选择
数据显示区
5.4.4SPC 详细报表
选择菜单“SPC 统计分析”栏下的“统计报表”，打开“统计报表界面”。
选择“统计报表”的时间段；
选择产品名称、PCB 的编号、NG 类型、元件位置、统计分组等信息来确定所统计的报表；
当各参数信息确定，点击统计即可；
点击 “Excel”就可以生成表格。（有三种格式文档。）
SPC NG
查询参数选择
数据显示区
