5.4.5NG 查看程序的使用
查看 NG 数据窗口是检查 PCB 板测试出的错误信息进行确认的一个窗口，它的框架结构与“测试
NG 检查窗口”是相似的.AOI 测试程序与 SPC 系统是同步的，AOI 测试程序测试的数据是自动发送进 SPC，
在这里我们所看能看到的 AOI 测试程序测试的所有数据，可以随时调出某程序查看某时间出现了有什
么不良数据。
选择菜单“文件”栏下的“NG 查看程序”，打开“缺陷数据检测界面”。
NG
根据此缩图查找 NG 的位置，所看到的粉红色“瞄准器”形状的框将于当前 NG 位置同步。
NG 数据区
确认 NG 位置区
当前 NG 图像比对区
NG 类型确认区
缩 略 图 中 红 色 的
框表示 NG 图片的
位置
NG
从该界面上可以很直观了解到每块板的 NG 详细信息， PCB 条码、AOI 序号、查看状态。
NG
NG
此位置显示标准图,如图
显示的 是 当前错误 图片
的标准图
显示 NG 与标准
之间的误差值，
元件数量:1/20
表示有 20 个不
良点当前是第 1
当前 NG 元件的
位置
放大镜放大比例与尺寸大小设定，按住“Alt
键”鼠标移动点击元件图将放大元件图像，点
击缩略图将放大缩略图图像
加载历史数据：装载所需查看的 NG 数据 设置保存位置：设置 NG 数据保存至指定位置
暂停取检测结果：暂停加载 NG 数据进入确认窗口
5.4.6 密码更改
选择菜单“系统”栏下的“更改密码”，打开“设置密码”窗口，用户输入正确旧密
码，正确输入 2 次新密码后，新密码即生效。

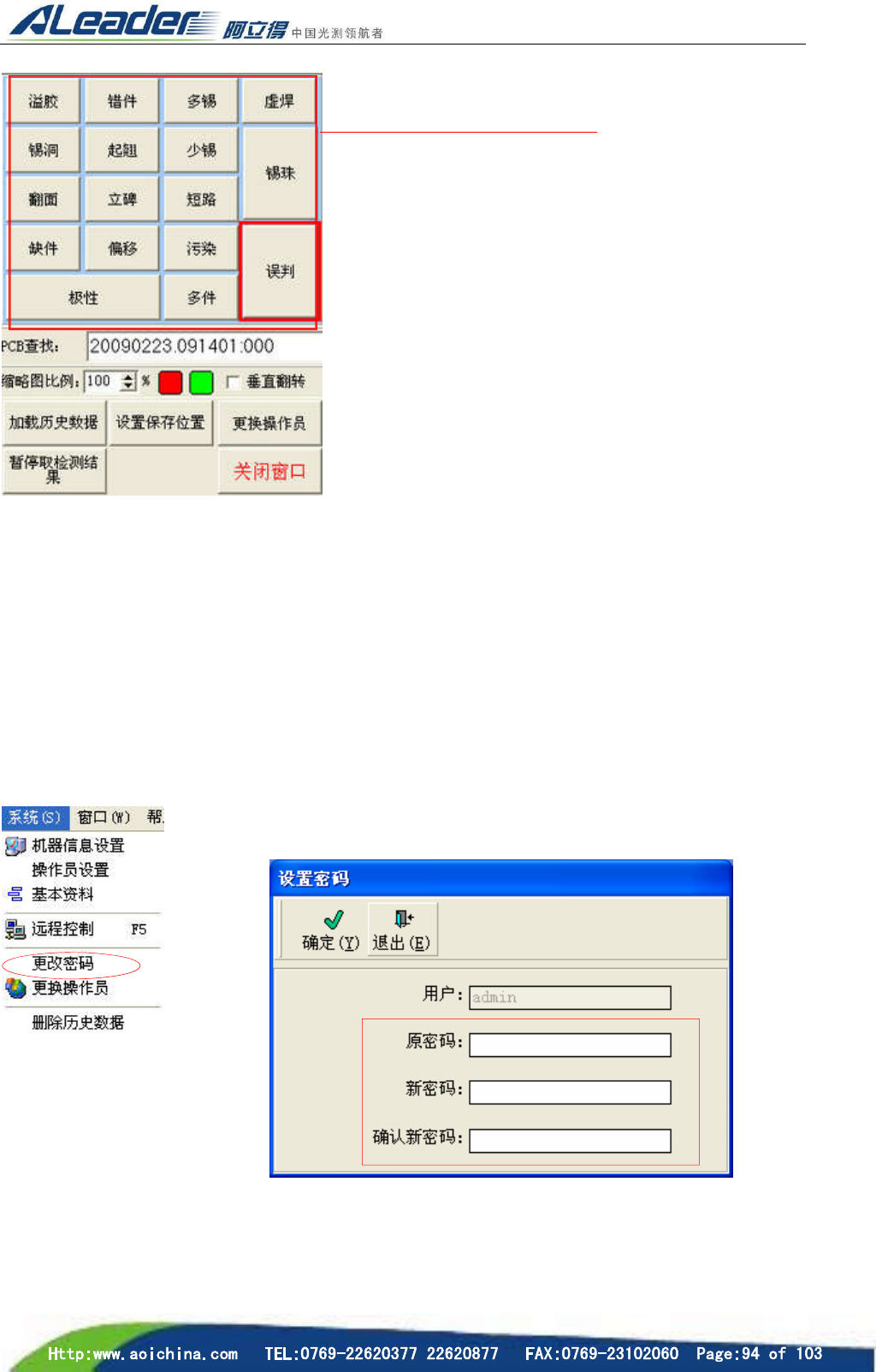

对当然 NG 的类型进行确
定，所得到的信息将传送
到统计信息窗口及 SPC(快
捷键与小键盘对应)
