1 - 1 1 S tudent Guide SIPLACE HF/HF3 Advanced I Ausgabe 09/2005 2 Überblick 11 2.2.2.1 Übersicht der S p annungen auf der vorderen Anzeige der S tromversorgung Abb. 2.2 - 4 S tromversorgung - Vorderseite K1 K2 / K3 / K4…
1 - 10
Student Guide SIPLACE HF/HF3 Advanced I
2 Überblick Ausgabe 09/2005
10
2.2.2 Stromversorgung
Die Hauptstromversorgung ist auf einem kompakten Einschub-Modul montiert und auf der linken
Seite des Mittelteils untergebracht. Von außen gesehen ist nur der rote Hauptschalter sichtbar.
Der Zugang zur Stromversorgung ist durch eine verschließbare Tür gesichert.

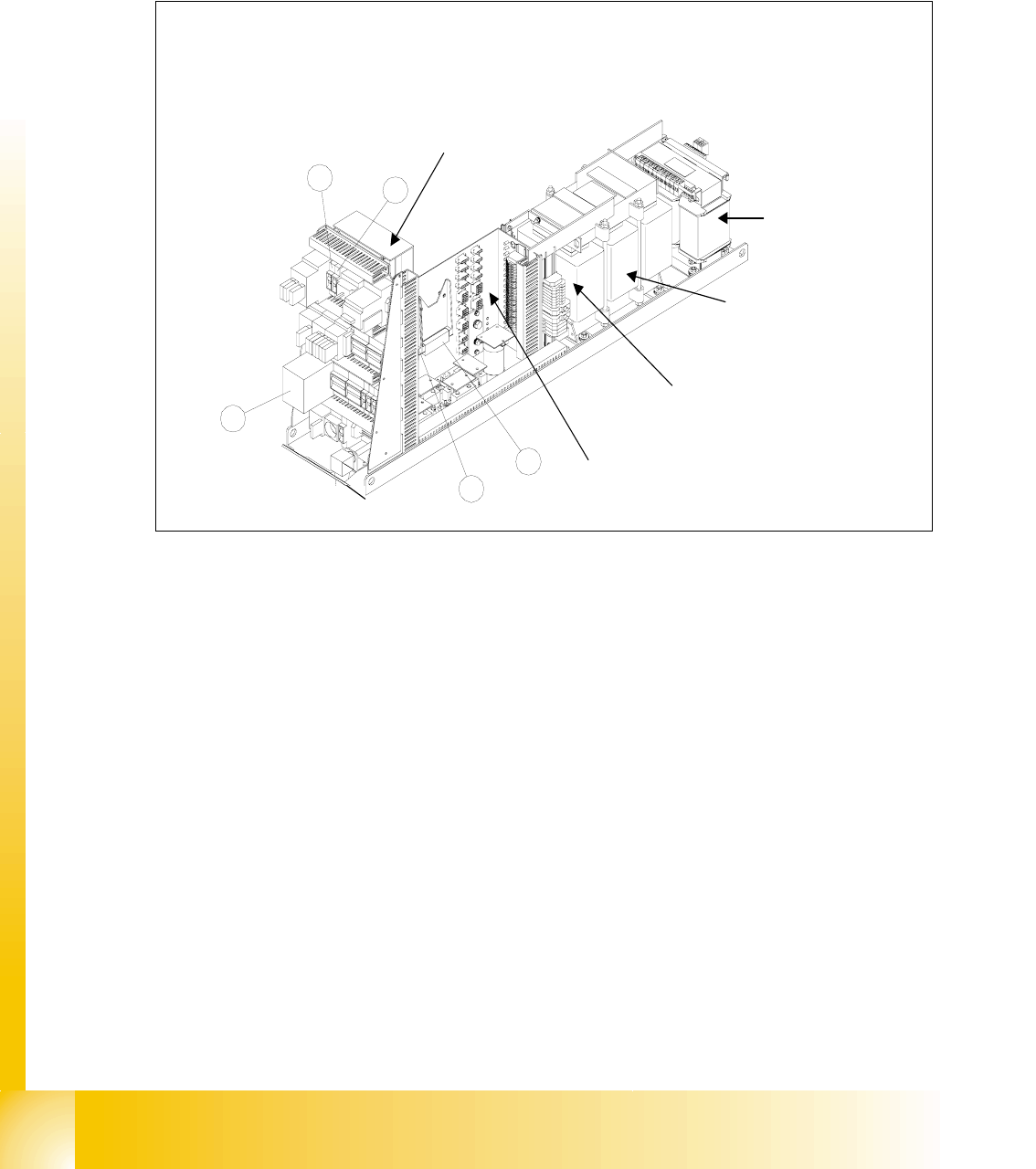

Abb. 2.2 - 3 Stromversorgung
Legende
(1) Gleichspannungswandler 24 V (2) Gleichspannungswandler 5 V, bei HF3
Gleichspannungswandler 5V/24V
(3) Sicherheitskombination Relais K6 (4) F5 für Sternachse
(5) F11 für Einschaltstrombegrenzer
1
2
3
4
5
Hauptverteiler
Spannungsversorgung
Einsachaltstrombegrenzung:
a: Trafo: EST
b: Servo: Ess
Trafo T2
Trafo T1
T1
T2
Sicherung F61 - Sicherung F142
Einschaltstrombegrenzung
1 - 11
Student Guide SIPLACE HF/HF3 Advanced I
Ausgabe 09/2005 2 Überblick
11
2.2.2.1 Übersicht der Spannungen auf der vorderen Anzeige der Stromversorgung

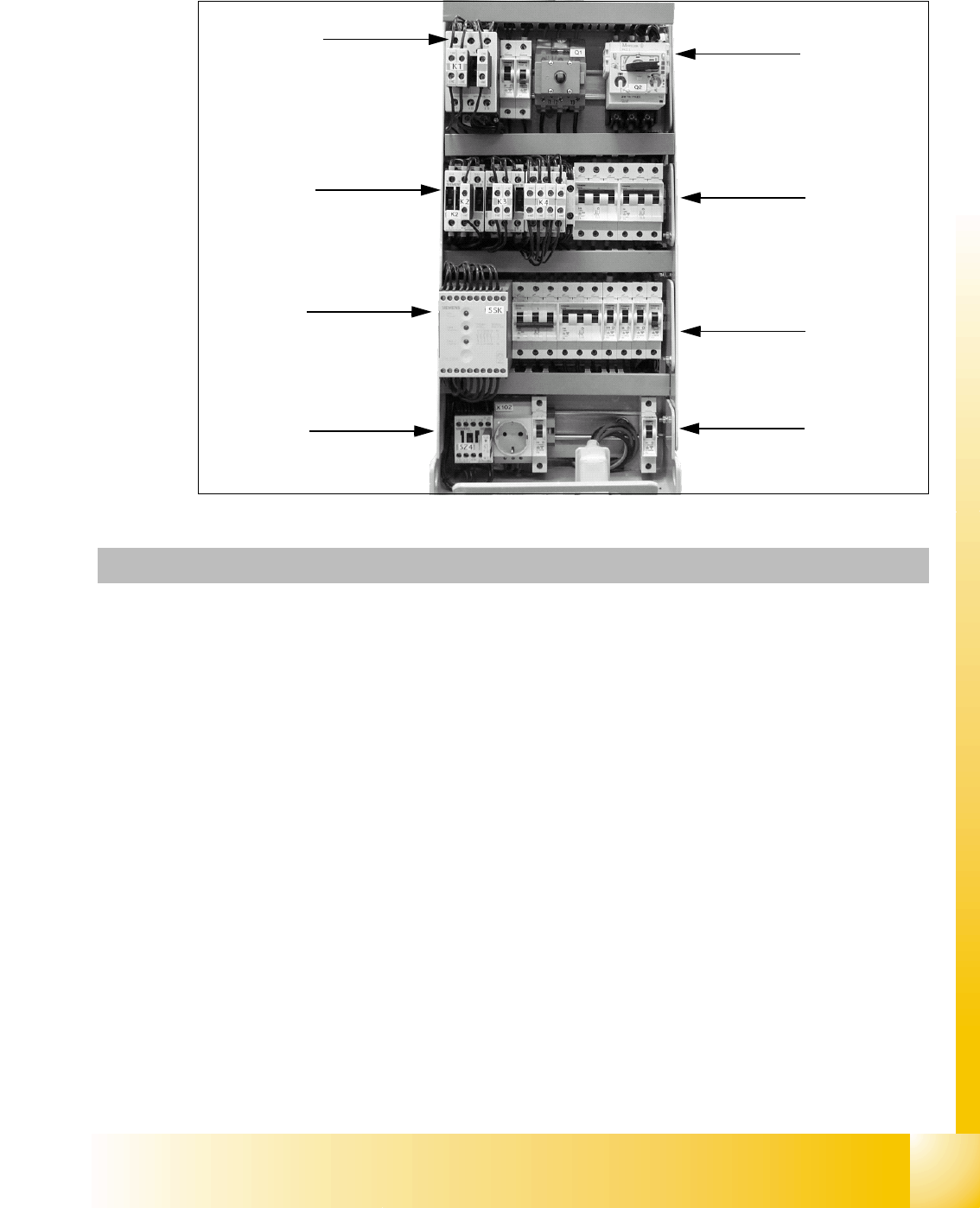

Abb. 2.2 - 4 Stromversorgung - Vorderseite
K1
K2 / K3 / K4
K6
K5
F1/F14
F2 / F10 / F6 / F8 /
F12 / F13
F4 / F7
F11 / F5
Q1 / Q2
Baugruppe Bezeichnung Kontakt Spannung
X100 Anschlussklemmenfeld Strom-
versorgung
L1, L2, L3 3 x 204 VAC / 3 x 380 VAC
3 x 400 VAC / 3 x 415 VAC
X102 Service-Steckdose 115 VAC / 220 VAC / 230 VAC / 240
VAC
Q1 Hauptschalter 1, 3, 5 u.
2, 4, 6
3 x 204 VAC / 3 x 380 VAC
3 x 400 VAC / 3 x 415 VAC
Q2 Motorschutzschalter 1, 3, 5 u.
2, 4, 6
3 x 204 VAC / 3 x 380 VAC
3 x 400 VAC / 3 x 415 VAC
K1 Hauptschütz 1, 3, 5 u.
2, 4, 6
3 x 204 VAC / 3 x 380 VAC
3 x 400 VAC / 3 x 415 VAC
K2 Schütz 1, 3, 5 u.
2, 4, 6
3 x 177 VAC
K3 Schütz 1, 3, 5 u.
2, 4, 6
3 x 177 VAC
K4 Schütz 1, 3, 5 u.
2, 4, 6
3 x 177 VAC
1 - 12
Student Guide SIPLACE HF/HF3 Advanced I
2 Überblick Ausgabe 09/2005
12
K5 Schütz A1 (+) – A2
(-)
1,2
3,4
5,6
24VDC
24 VDC
gegen Erde
24 VDC gegen Erde
24 VDC gegen Erde
K6 (SSK) Schütz-Sicherheitskombina-
tion
L+, X3, X5 24 VDC gegen Erde
F1 Sicherung Service-Steckdose;
1-polig
1, 2 115 VAC / 220 VAC
230 VAC / 240 VAC
F2 Sicherung BE-Tisch;
3-polig
1, 3, 5 u.
2, 4, 6
3 x 36 VAC
F4 Sicherung X- / Y-Achse;
3-polig
1, 3, 5 u.
2, 4, 6
3 x 177 VAC
F5 Sicherung Stern-Achse;
1-polig
1, 2 145 VDC
gegen Erde
F6 Sicherung Z- und DP-Achse; 1-
polig
1, 2 39 VDC gegen Erde
F7 Sicherung Zuführsystem;
3-polig
1, 3, 5 u.
2, 4, 6
3 x 230 VAC
F8 Sicherung LP-Transport;
1-polig
1, 2 33 VDC
gegen Erde
F10 Sicherung Gleichrichter V7
und V70; 3-polig
1, 3, 5 u.
2, 4, 6
3 x 39 VAC
F11 Sicherung Einschaltstrombe-
grenzer; 1-polig
1, 2 33,6 VDC
gegen Erde
F12 Sicherung Beleuchtung
1-polig
1, 2 52 VDC gegen Erde
F13 Sicherung Monitor; 1-polig 1, 2 26 VDC gegen Erde
F14 Sicherung Gebläse Y-Motor; 1-
polig
1, 2 26 VDC gegen Erde
F61 / F62 Sicherung Gleichrichter V4 3 x 28 VAC
F81 / F82 Sicherung Gleichrichter V5 3 x 23,8 VAC
F111 / F112 Sicherung Gleichrichter V8 3 x 23,8 VAC
F131 / F132 Sicherung Gleichrichter V10 3 x 19,7 VAC
F141 / F142 Sicherung Gleichrichter V11 3 x 18,7 VAC
Baugruppe Bezeichnung Kontakt Spannung
