1 - 21 S tudent Guide SIPLACE HF/HF3 Advanced I Ausgabe 09/2005 2 Überblick 21 2.2.8 Bauelemente Wechseltisch 2.2.8.1 Andocken und Abdocken Der BE-T isch dockt automatisch mit zwei Pneumatikzylindern an und ab, die links…
1 - 20
Student Guide SIPLACE HF/HF3 Advanced I
2 Überblick Ausgabe 09/2005
20
2.2.7.3 Achskarte A363
Abkürzungen:
X = X-Achse mit Portalnummer
Z1=Z-Achse für Twin Head Modul 1
Y= Y-Achse mit Portalnummer D
1=Dreh-Achse für Twin Head Modul 1
S= Star Achse mit Portalnummer am C&P Kopf Z
2=Z-Achse für Twin Head Modul 2
Z= Z-Achse mit Portalnummer am C&P Kopf D
2=Dreh-Achse für Twin Head Modul 2
DP= Dp-Achse mit Portalnummer am C&P
Kopf
CE Zählfehler
Nullimpuls
Endesignal
BE Baugruppenfehler
Initialisierung
Servo Ein
Achsschalter AUS/EIN
Achse 0
Achse 1
Achse 2
Schnittstelle
Achstest-Box
X 1
Adresse
0
Y 1
Adresse
1
S 1
Adresse
2
Z 1
Adresse
3
DP 1
Adresse
5
frei
Adresse
5
X 4
Adresse
6
Y 4
Adresse
7
S 4
Adresse
8
Z 4
Adresse
9
DP 4
Adresse
10
frei
Adresse
11
Portal 1 Portal 4
Bearbeitungsbereich 1
Servos 'unten'Servos 'oben'
X 2
Adresse
16
Y 2
Adresse
17
S 2
Adresse
18
Z 2
Adresse
19
DP 2
Adresse
20
frei
Adresse
21
X 3
Adresse
22
Y 3
Adresse
23
S3/Z
2
Adresse
24
Z /Z
1
Adresse
25
DP/D
1
Adresse
26
/D
2
Adresse
27
Portal 2 (nicht benutzt) Portal 3
Bearbeitungsbereich 2
Servos 'unten'Servos 'oben'
1 - 21
Student Guide SIPLACE HF/HF3 Advanced I
Ausgabe 09/2005 2 Überblick
21
2.2.8 Bauelemente Wechseltisch
2.2.8.1 Andocken und Abdocken
Der BE-Tisch dockt automatisch mit zwei Pneumatikzylindern an und ab, die links und rechts an-
geordnet sind. Zum Andocken des BE-Tisches diesen in den vorgesehenen Bereich fahren und
Taster 1 und 2 (beidhändiger Betrieb) betätigen. Zum Abdocken des Tisches die Abdeckung öff-
nen und Taster 1 betätigen.
Ein einhändiger Betrieb (ein Taster), zum Andocken und Abdocken des BE-Tisches, wird es mit
Maschinenausführung ’A’ geben.
Abb. 2.2 - 11 Zeigt die Taster zum An- und Abdocken der BE-Tische
Jeder Tisch hat fünfzehn Stellplätze für 8 mm SIPLACE Förderer.
Somit ergibt sich eine Gesamtkapazität von 180 Spuren für 8mm Gurte bei 4 BE-Tischen.
(1) Taster "BE-Tisch abdocken"
(2) Taster "BE-Tisch andocken --> beidhändiger Betrieb zusammen mit Taster 1
(3) Position Tasten ’BE-Tisch an-, abdocken’ --> einhändiger Betrieb
(E1-E4) Sektor 1 - Sektor 4
3
3
3
3
1 - 22
Student Guide SIPLACE HF/HF3 Advanced I
2 Überblick Ausgabe 09/2005
22
2.2.8.2 Einstellen der Höhe des BE-Tisches
Der BE-Tisch kann von Hand für die folgenden LP-Transporthöhen eingestellt werden:
– 830 mm ± 15 mm Standardhöhe
– 900 mm ± 15 mm SMEMA-Höhe
– 930 mm ± 15 mm SMEMA-Höhe
– 950 mm ± 15 mm SMEMA-Höhe

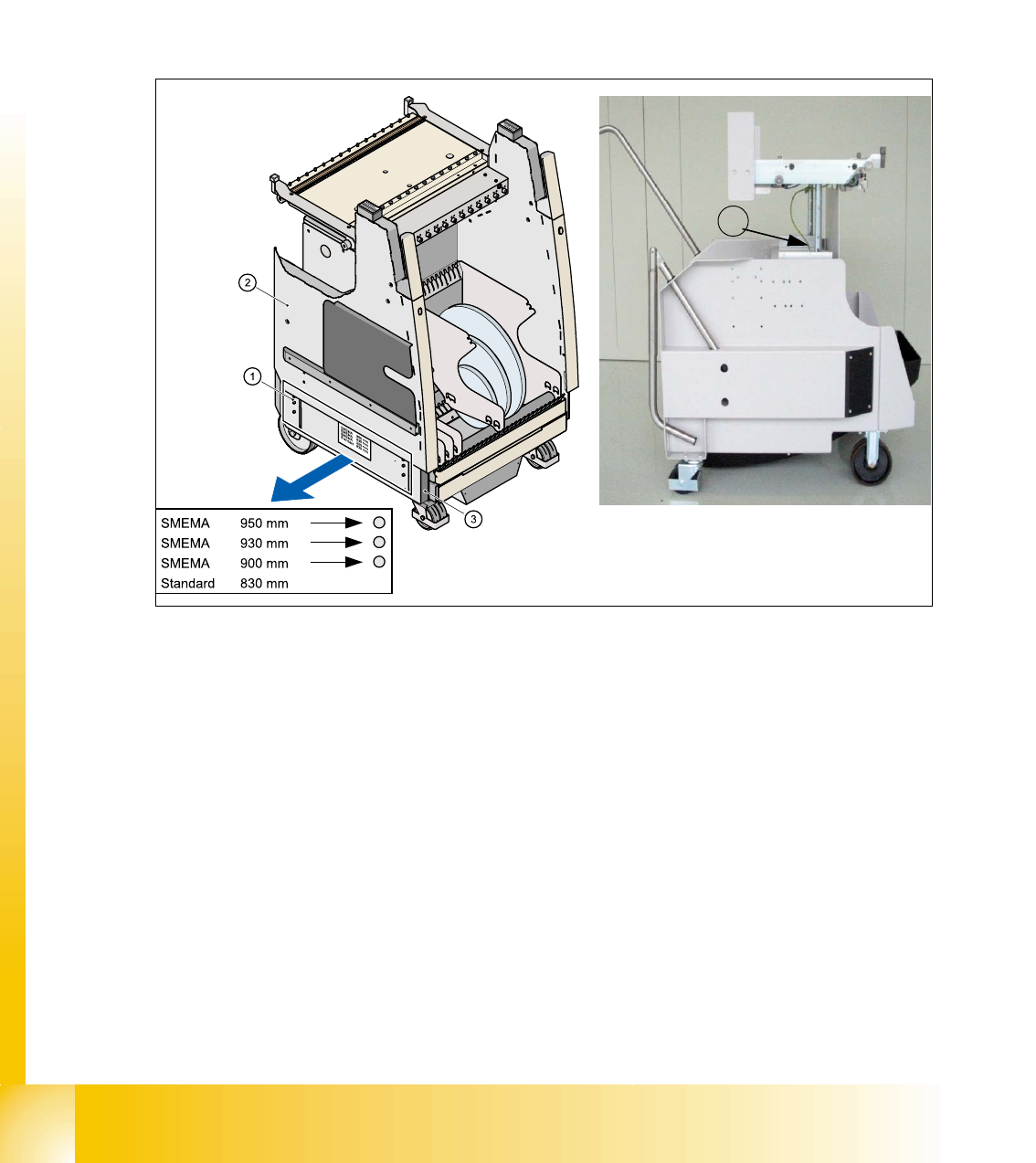

Abb. 2.2 - 12 BE-Tisch ursprüngliche Ausführung BE-Tisch in Ausführung ’A’
(1) Stifte zur Anzeige der Höhe (2) Oberteil des BE-Tisches
(3) Untergestell BE-Tisch (4) hier Einstellung der Tischhöhe Version A
Alle Höhenmarkierstifte sind bei der Standardtransporthöhe von 830 mm nicht zu sehen, sondern
unter dem Seitenteil des Oberteils des BE-Tisches verdeckt. Wird das Oberteil des BE-Tisches
angehoben, drückt eine Feder die Markierstifte heraus. Das Oberteil des BE-Tisches liegt auf die-
sen Markierstiften auf.
4
