Student Guide SIPLACE HF/HF3
9 Modularer Transport Ausgabe 09/2005
14
9.2.2 Feste Transportwange einstellen (Einfach- und Doppeltransport)
Hinweis:
Dieses Menü ist mit dem Siemens Service Passwort geschützt.
Die feste Transportwange kann bei Bedarf über den Sitest eingestellt werden. Wird die geteachte
Position der festen Transportwange gespeichert, werden diese Werte bei der Funktion "Alle
Transportwangen in Standardposition fahren" benutzt. D.h. Die Standardwerte werden damit
überschrieben und müssten wie in Abb. 9.2 - 5 neu geteacht werden.
Sind diese Maße beim Einfach- oder Doppeltransport nicht korrekt eingestellt kommt es zur Ver-
schiebung der
LP-Referenz-Ecke und dadurch zu Markenfehlern bei der Bestückung.

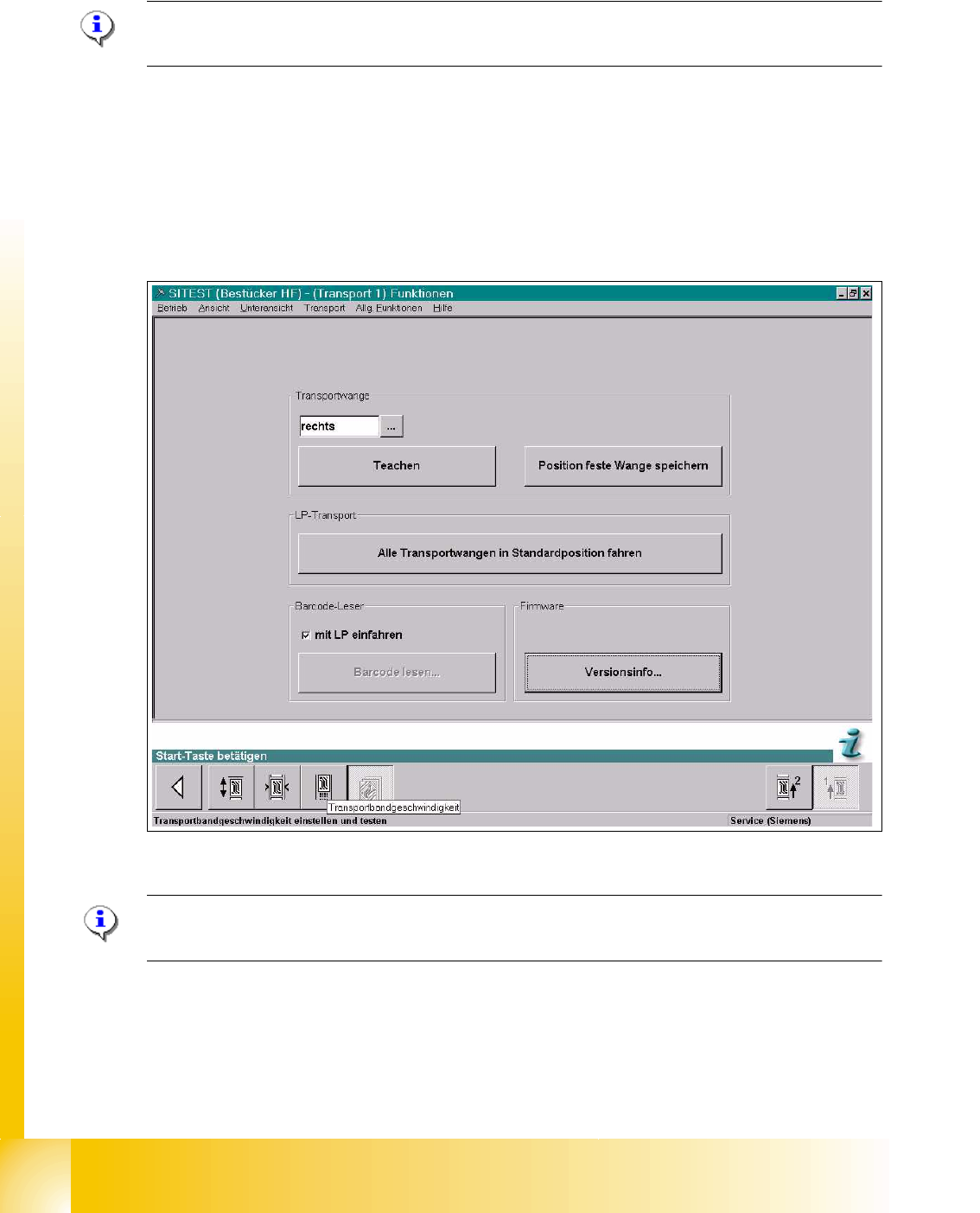

Abb. 9.2.4 Sitest "Feste Transportseite" einstellen
Hinweis: Mit SR/MC Stations-SW 505 sind die festen Transportwangen aller Transportspuren,
durch die Transportfirmware, flexibel bewegbar. Sie dürfen nur mit SITEST-SW verstellt werden.
Zwei Notwendigkeiten um die festen (SW-festlegung bei HF) Transportseiten zu ändern:
- Überbreiter Transport dies bewegt die festeTSP-seite 34 mm nach außen
Nur für HF- und X- Linien!
- Verbreiterter Transport dies bewegt die TSP-wangen des 2.TSP an die Endschalter
Einzel-TSP-modus (Stand. bis 380mm / HF-linie bis 450mm)
1 - 15
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 9 Modularer Transport
15
9.2.2.1 Ablauf: Transport verbreitern (für Einzeltransport-modus)
➠ Wähle im SITEST (505) Transport-menu ’Option und Konfiguration’ das Menü ’Transport ver-
breitern’ um den Transport zu verbreitern.
➠ Die Transportwangen der 2. TSP-spur (rechte Seite fest (Spur 1 linke Seite fest)) werden an
die Endschalter verfahren. Hierzu sind keine mechanischen Arbeiten nötig.
➠ Die SITEST SW meldet die Hubtische miteinander zu verbinden.
Den LP-Transport von der Standardbreite aus verbreitern, erlaubt bis zu 380 mm breite Leiterplat-
ten (für Linienkombinationen mit X4/X3/X2-Maschinen).
Den LP-Transport aus der Überbreite heraus verbreitern, erlaubt bis zu 450mm breite Leiterplat-
ten (für Linienkombinationen nur mit HF- und X-Maschinen)

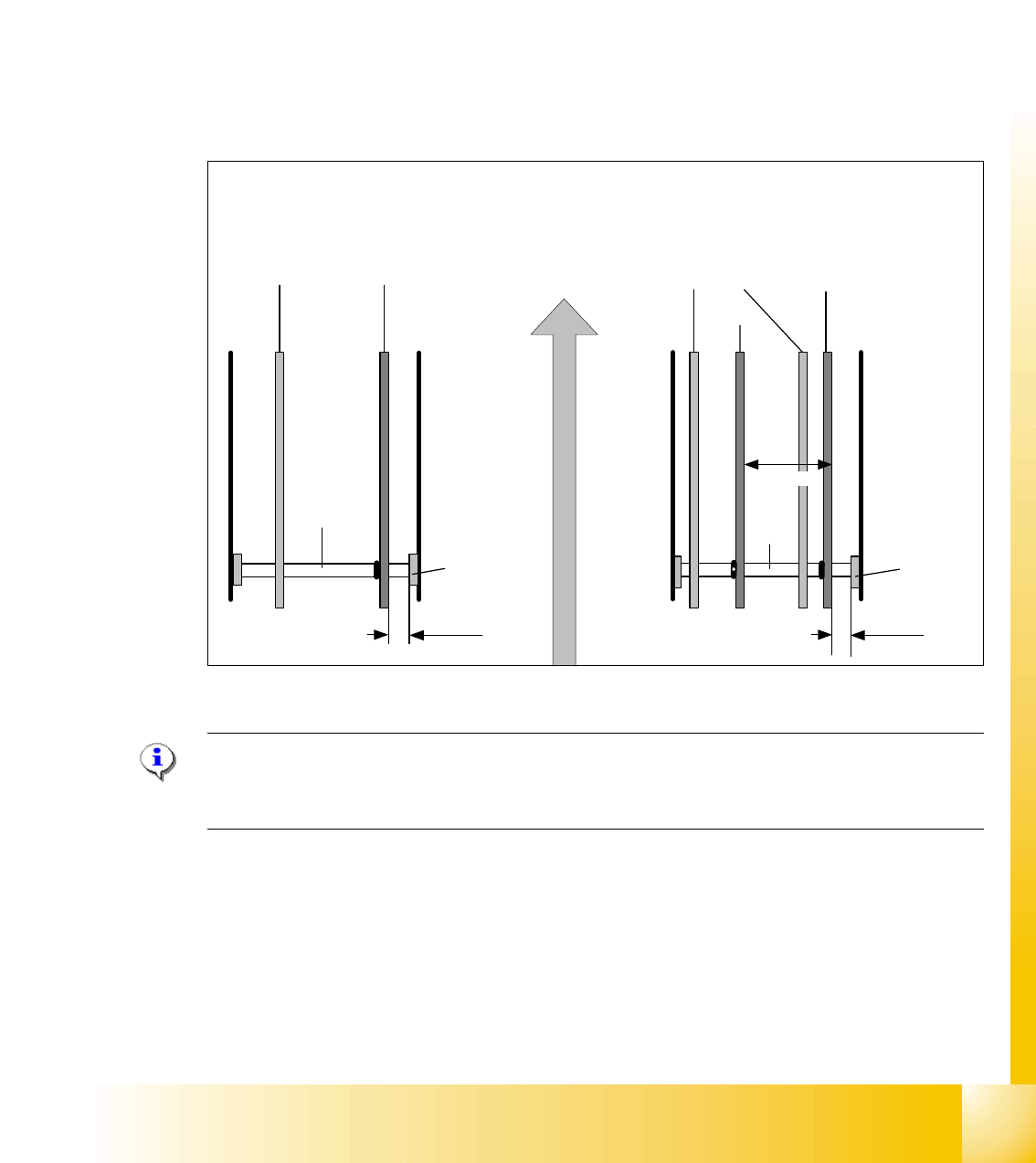

Abb. 9.2 - 5 Einstellung "Feste Transportwange" SIPLACE HF
Hinweis:
Die feste Transportseite darf nur per SITEST-software und mit den Breitenverstellern
verändert werden. Dies stellt die korrekte Verstellung aller Transportwangen sicher.
Transportwangen
beweglich fest
Doppeltransport
Transportwangen
Spur 2 Spur 1
Halterung
der Welle
Einfachtransport
Transportrichtung
beweglich
fest
fest
43mm 38,8mm
251,7 mm
Welle
Halterung
der Welle
Welle
1 - 16
Student Guide SIPLACE HF/HF3
9 Modularer Transport Ausgabe 09/2005
16
9.2.2.2 Verbinden der Doppel-transport-Hubtische
Hinweis:
Diese Funktion ist eine mechanische Notwendigkeit für die Option einen Doppeltransport als Ein-
zeltransport zu betreiben. Dadurch wird ein paralleles hochfahren beider Hubtische gewährleistet.
➠ Entferne die Hubtischplatte LP-TSP-spur 2 im BB1 und Spur 1 im BB 2.
Abb. 9.2 - 6 Hubtische verbinden (z.B. BB1 Transportspur 2)
Ablauf die Hubtische zu verbinden:
➠ Die Antriebswelle (1) ist verbunden mit der Kolbenstange des Pneumatikzylinders. Diese
Welle wird verbunden mit der Welle des Hubtisches von Transportspur 1. Auf der Antriebswelle
des Hubtisches befindet sich ein zusätzliches Rohr mit Seckskantsicherungsring . Dieses Rohr
wird über die Welle des Hubtisches 1 geschoben.
➠ Transportrichtung (2)
➠ Richtung (3) in der die Hohlwelle von Hubtisch 2(1 im BB 2) in den Hubtisch 1(2 im BB 2) ge-
schoben werden muss.
➠ Lösen Sie die Sicherungsschraube(n) (4) und schieben Sie mit Hilfe eines Schraubendrehers
den Sechkantring über die Welle des Hubtisch 1.
➠ Führen Sie dieses Verbinden der Hubtische für alle Bestückbereiche aus (Anordnung 180° ge-
dreht).
➠ Konfigurieren des neuen Transport-modus in SIPLACE PRO 3.0
Hinweis: Beim Umdefinieren des Doppeltransport auf Einfachtransport (flexibler Doppeltrans-
port), koppeln Sie die Hubtische nach Aufforderung aus Sitest. (Am besten ohne Druckluftversor-
gung zum Hubtisch) Die Funktion wird von Siplace Pro (3.0) unterstützt.
2
1
3
4
Hubtisch der
Trans-
portspur 2
