操作手册Ⅱ

例) 左下角定为基板位置基准（原点）时(单位为 mm)

①

前面基准、

L→R

时

②

前面基准、

R→L

时

③

后面基准、

L→R

时

④

后面基准、

R→L

时

基板外形尺寸 X=165 Y=125

定位孔位置 X=5 Y=120

基板设计偏移量 X=0 Y=125

基板外形尺寸 X=165 Y=125

定位孔位置 X=160 Y=5

基板设计偏移量 X=165 Y=0

基板外形尺寸 X=165 Y=125

定位孔位置 X=5 Y=5

基板设计偏移量 X=0 Y=0

基板外形尺寸 X=165 Y=125

定位孔位置 X=160 Y=120

基板设计偏移量 X=165 Y=125

：基板位置基准

：传送方向

：定位孔位置

：设计端点

3-14

操作手册Ⅱ

(4)基板配置（基板构成）

本项选择“单板基板”。

从矩阵电路板､非矩阵电路板变更为单板机板时，要进行电路贴片点的单面展开。这时会显示确

认的提示信息。

(5)BOC 种类

“BOC”是Board Offset Correction的缩写，是为了更准确地进行贴片、校正贴片位置用的标记。(也

称为“基准标记”。)

◆ 不使用：不使用BOC标记时选择。

◆ 基板/各基准标记：在使用基板的BOC标记校正贴片坐标时选择。

◆ 电路标记：单板基板时不能选择。

(6)电路尺寸、电路设计偏移量、首电路位置、电路数目、电路间距

这些项目在单板基板中无需设置(不能设置)。

在选择矩阵电路板时才需要设置。

(7)BOC 标记位置、标记名、形状

输入由基板位置基准（原点）到各BOC标记的中心位置的尺寸，设置标记名并进行标记形状的示

教。

・标记名最多8个字符。

・BOC标记需要2点或3点。

・必须对标记的识别条件进行示教｡

使光标移动到（）内，执行示教。

如果标记的识别条件已完成示教，则在( )内显示“*”。

如果是用户模板匹配，则在（）内显示“T”。

标记形状通过示教输入。也可从下拉菜单中选择。

在尺寸设置中“BOC种类”选择了“不使用”时，则显示浅色。

有关示教方法，请参见操作说明书3-5-2章示教。

输入 X、Y

坐标。选择此处，示教标记形状。

◆

使用

点时

：可校正设计尺寸和实际尺寸(测量尺寸)差及旋转方向的误差。

请将第3点留为空白。

另外，当基板上存在多个标记时，请从所有贴片范围看选择对角线上的2点。

◆

使用

点时

：在2点时的基础上，还可校正X、Y轴的直角度的倾斜。

注意

当有标记坐标的设计值

(CAD 数据)时，绝对不要进行 X、Y 坐标的示教。否则

所有的贴片坐标将偏离设计值。

注意

为避免人身伤害，示教时切勿将手放入装置内部，也不要将脸和头靠近装置。

3-15

操作手册Ⅱ

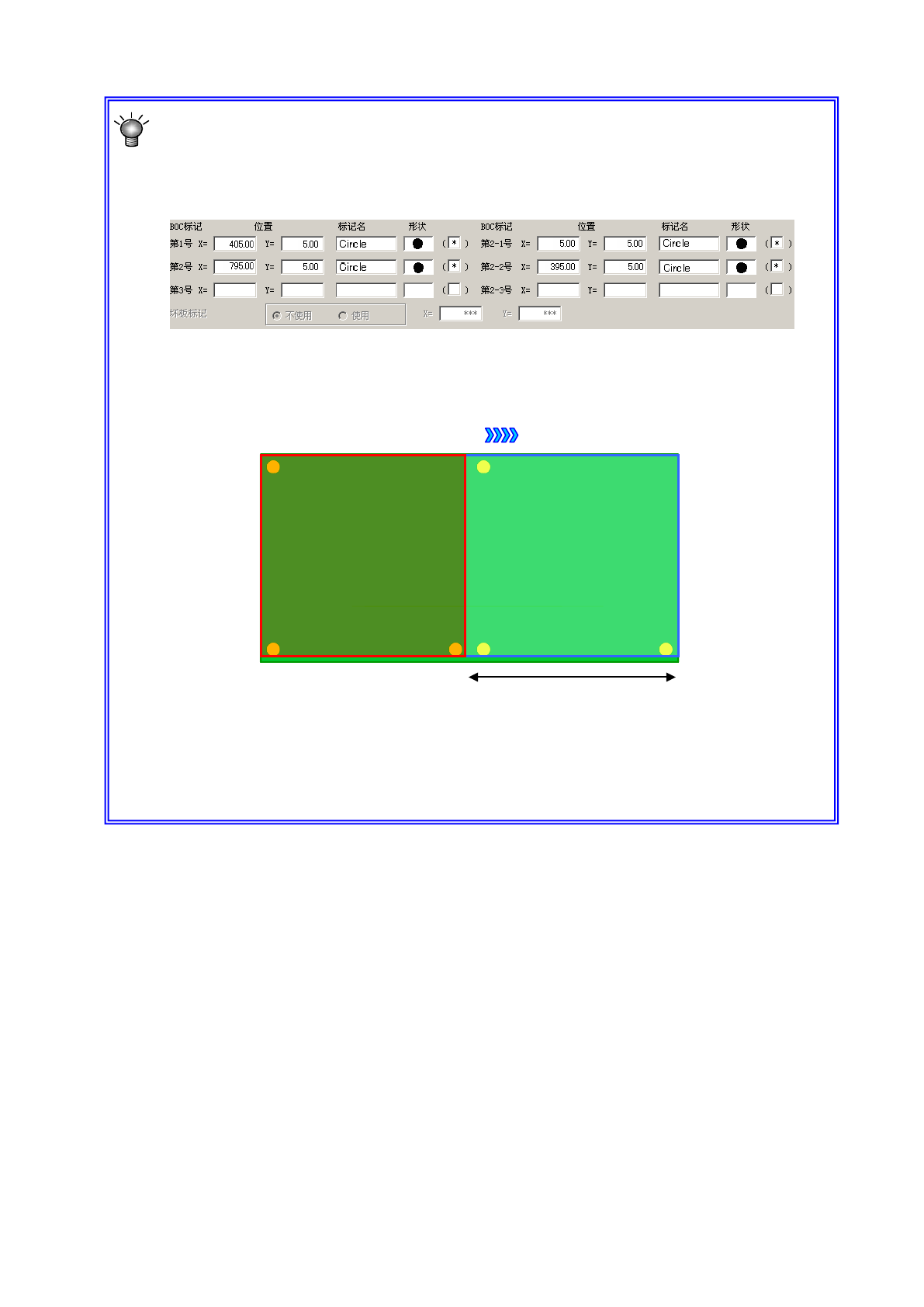

使用长尺寸基板对应（选购项）时

在对基板外形尺寸 X 超过规定尺寸的大型基板时，设置第 1 次夹紧贴片范围的 BOC 标记 (以

下称为第 1 号 BOC 标记)，和第 2 次夹紧贴片范围的 BOC 标记（以下称为第 2 号 BOC 标记）。

例) 单板基板从左→右传送，基板尺寸为 800mm 时，输入第 1 号 BOC 标记设置和第 2 号

BOC 标记设置。

传送方向

① 第

次

贴片区域

② 第

次

贴片区域

设备规格尺寸 M＝330 ㎜

L＝410 ㎜

L-Wide＝510 ㎜

XL＝610 ㎜
