操作手册Ⅱ
(6) 吸取坐标
指定吸取位置的XY和Z坐标。输入供应、位置项目后即可自动计算并显示。
另外，需要微调时，请通过示教进行。
为了防止人身伤害，示教时切勿将手放入装置内部，也不要将脸和
头靠近装置。
在尚未进行过供料器台架识别的情况下(返回原点后或台架上升后)进
行示教时，Head 会横越供给装置的上方。因此请勿将手和脸等伸入
或靠近装置内。
使用 HMS 时，切勿使激光直接或通过镜面物体反射进入眼内。
带状供料器、管状供料器、散件供料器只可输入“X1Y1”。

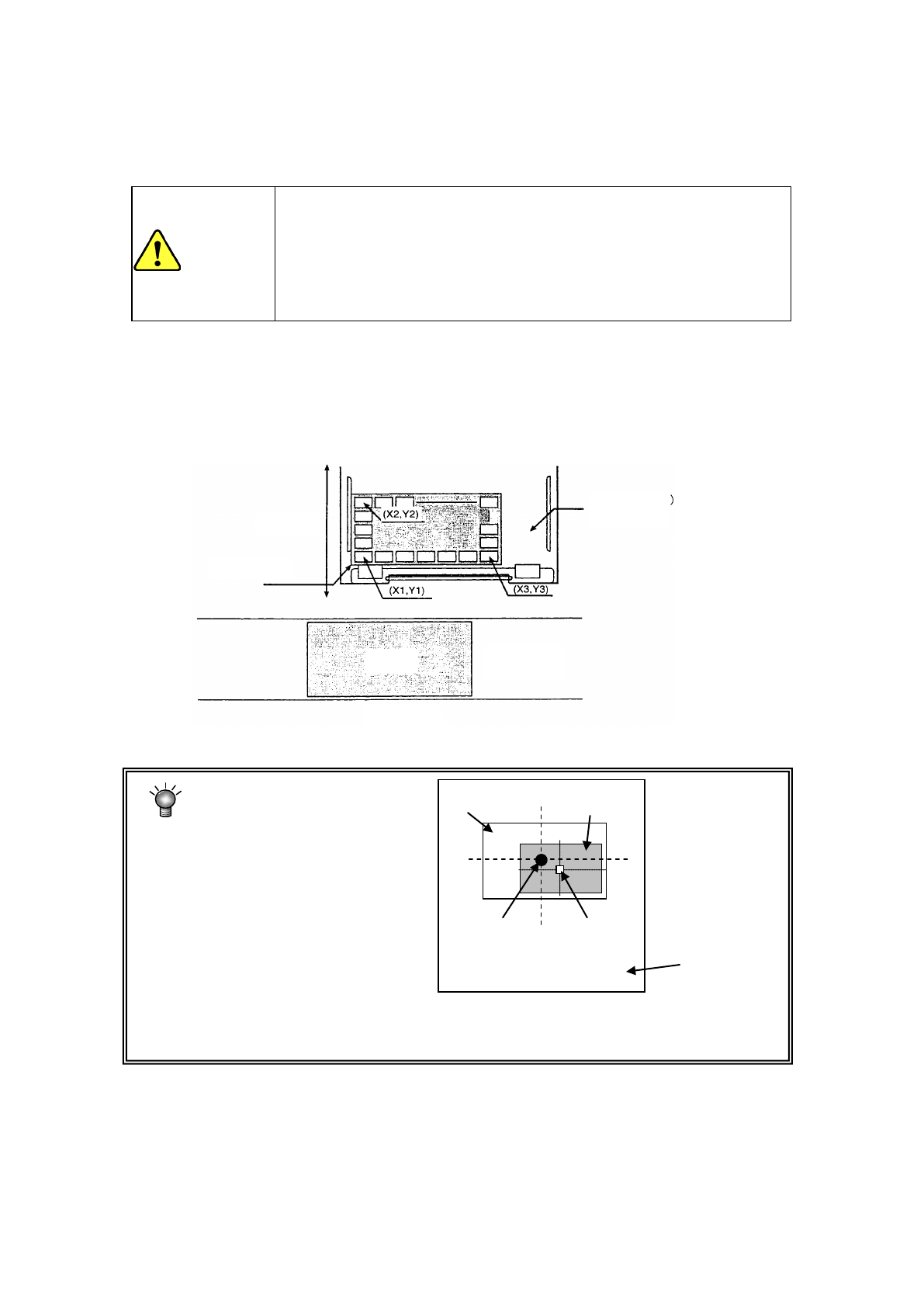

对于托盘，因Head要移动到各元件的位置进行吸取，必须进行3处(下图X1Y1、X2Y2、X3Y3)示
教。对于MTC，因吸取动作是在MTC内进行，则可不必输入“Z”。
XY
，请设置放入元件后的框的
中心坐标，而不是元件中心。
※
XY
或
Z
的吸取位置不正确时，易发生芯片站立和吸取错误等。
注意
框
元件
框的中心
元件中心
供应装置
拉出放进
MTS、MTC、
DTS、托盘支架
托盘顶住位置
传送通道
机器前侧
基板
3-121
操作手册Ⅱ
(7) 状态（使用）
对生产进行时，是否使用该元件的供给装置进行指定。
初始设置为“使用”。
（在列表画面中为“是（YES）”。要变更时，请按[F2]键或单击鼠标右键进行变更。）
有多个元件供给装置(供料器等)时，请指定在本次生产中所使用的供应装置。
如果只有一个供应装置，指定为“否（No）”时，在数据一致性检查时会发生错误。
有多个供给装置时，设置为“不使用（No）”的供应装置不作为代替使用。
(8) 剩余
指定元件的剩余数。托盘元件时可设置此项。
供料器元件时，不能设置此项。
3-122
操作手册Ⅱ
3-3-7 数据完成状态
检查数据的完成状态。若未完成则不能进行优化。
从菜单栏中单击“数据”/“数据完成状态”后，会显示如下画面。
如果记录总数和完成数目一致，则表示数据已完成，在完成的“( )”中显示“*”。
另外,“吸取数据”及记录总数为0的项目，即使不显示“*”，也被看作完成。
有未完成的项目时，请完成该项目。
