操作手册Ⅱ
5)
球面图案
仅当“识别类型”为“全球面”或“全垫片”时才能设置球面图案。
设置作为识别对象的球面图案。
球面图案选择项目一览
球面图案
浏览
可从球面图案列表中选择。
也可查看预览画面。
请参见「a」浏览球面图案。
编辑
打开球面图案画面，可设置标准型以外的图案。
请参见「
b
」编辑球面图案。
标准 BGA
全部表面有球类型
周边
BGA
中央部分无球类型
交叉的标准
BGA(
外围多
)
仅间距为
2.00mm
～
3.00mm
时可选择
交叉的周边
BGA(
外围多
)
仅间距为
2.00mm
～
3.00mm
时可选择
交叉的标准
BGA(
外围少
)
仅间距为
2.00mm
～
3.00mm
时可选择
交叉的周边
BGA(
外围少
)
仅间距为
2.00mm
～
3.00mm
时可选择
标准 BGA 周边 BGA 交叉的标准 BGA(外围多)
交叉的周边 BGA（外围多） 交叉的标准 BGA(外围少) 交叉的周边 BGA(外围少)
3-100
操作手册Ⅱ

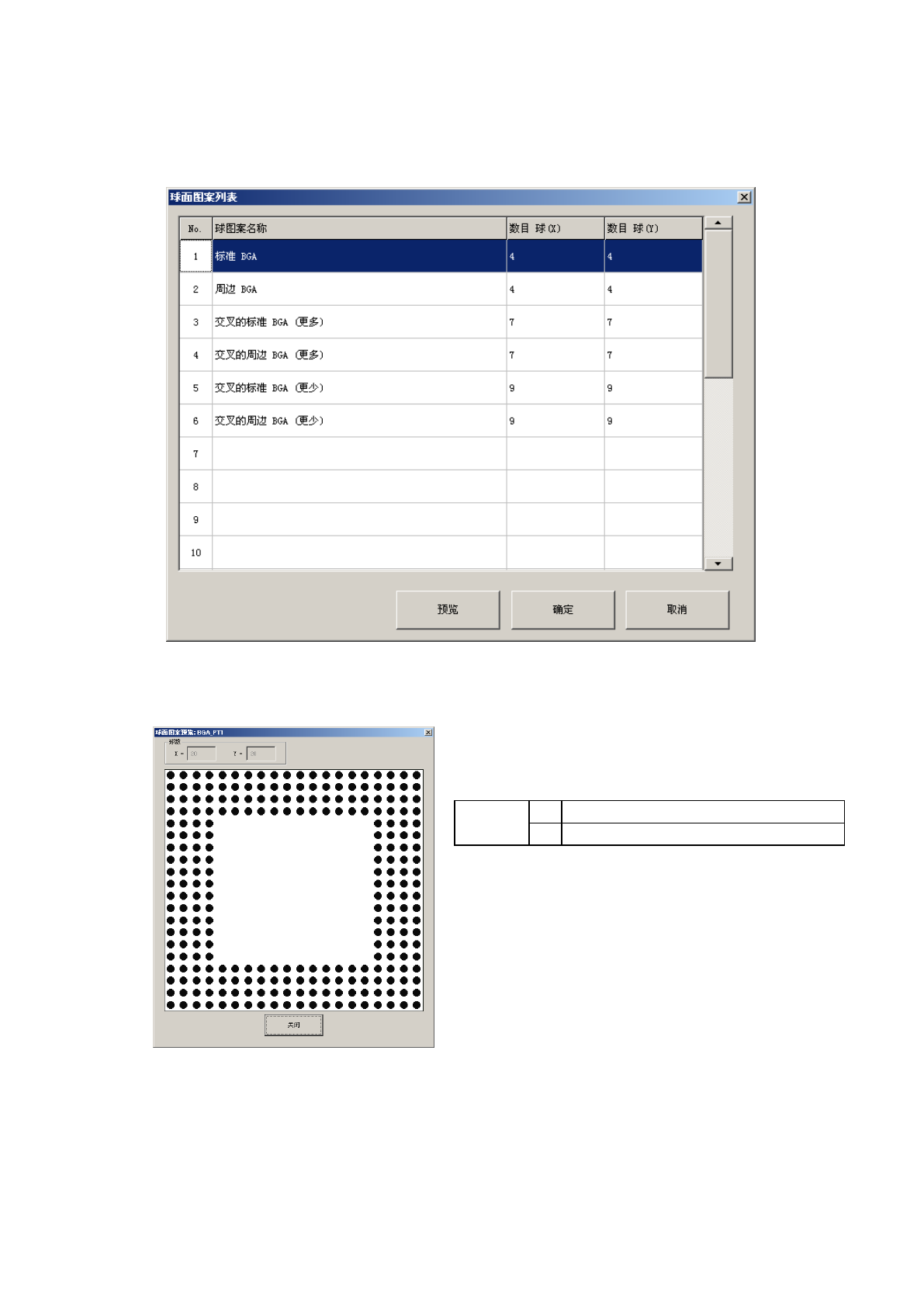

a ) 浏览球面图案
选择“浏览”后，可显示如下球面图案列表。
双击所要设置的球面图案，或选择球面图案后按下“确定”按钮。
●球面图案的预览对话框显示例
球数
X
球的列数(横方向的球个数)
Y
球的行数(纵方向的球个数)
按下“关闭”，返回球面图案列表对话框。
