操作手册Ⅱ
3)
识别类型
选择识别对象范围（仅外围、全部），以及模部的类型（基板、陶瓷）。
LGA 元件时，要选择「所有 Land」。
选择项目
识别范围
类型
外周
——
基板
仅识别外周的球。
(仅 BGA 可以选择)
模部为基板（发黑）的元件
外周——陶瓷 模部为陶瓷（发白）的元件
所有球——基板
识别元件内的所有球
模部为基板（发黑）的元件
所有球——陶瓷 模部为陶瓷（发白）的元件
无球
识别元件内的所有垫片
模部为基板（发黑）的元件

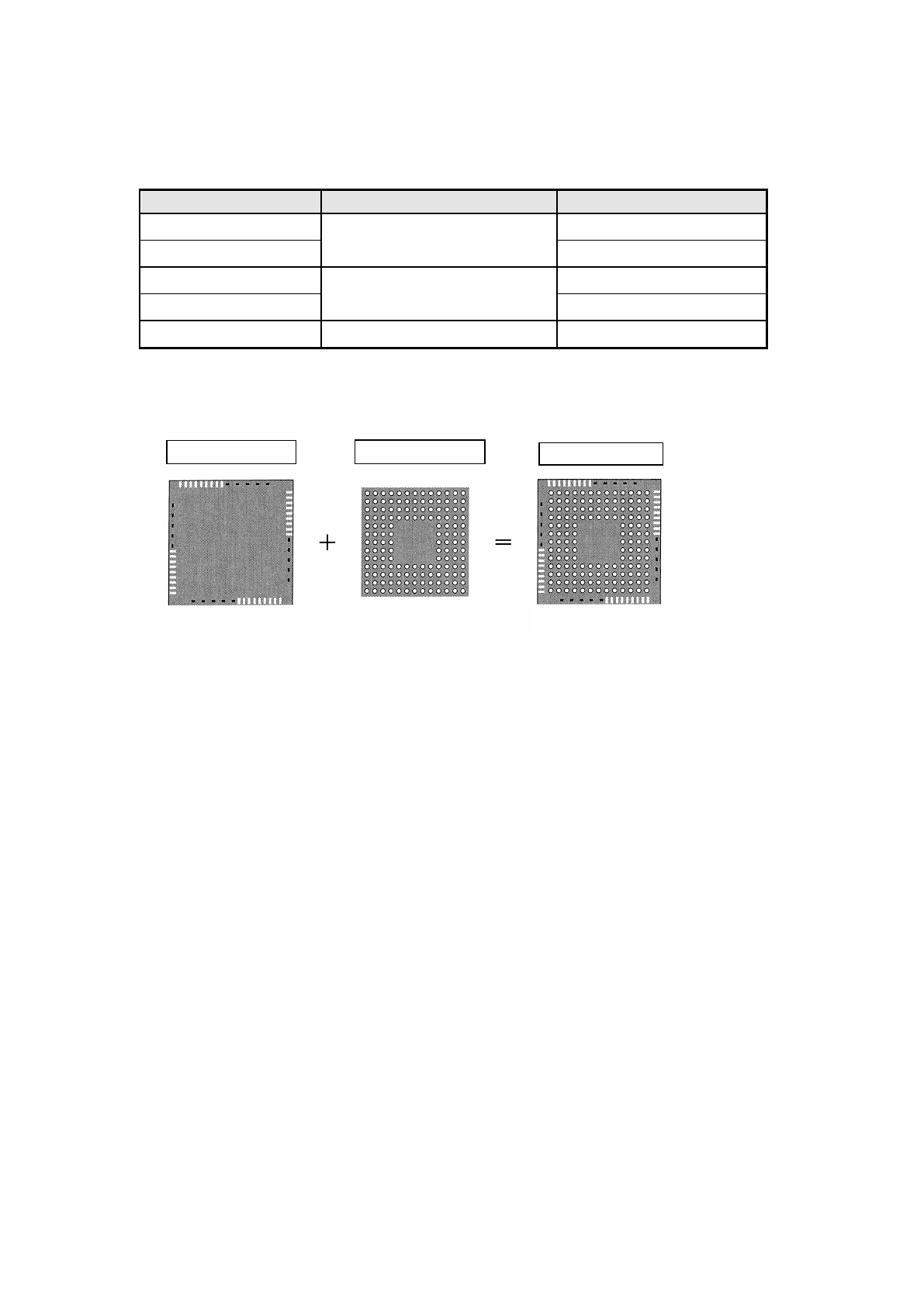

选择「所有球」时，通过对「基本格式」及「球面图案」进行设置，可设置识别图案。
基本格式
球面图案
＋
→
识别图案
基本样式
球面图案
默认图案
用户图案
识别图案
3-98
操作手册Ⅱ
4)
基本格式
基本格式仅当“识别类型”为“所有球”或“所有 Land”时，才能设置。
通过对图像定心时造成妨碍的球以外的发光部分的信息进行设置，可将其作为「识别对象外的反射物」
排除在识别对象以外。

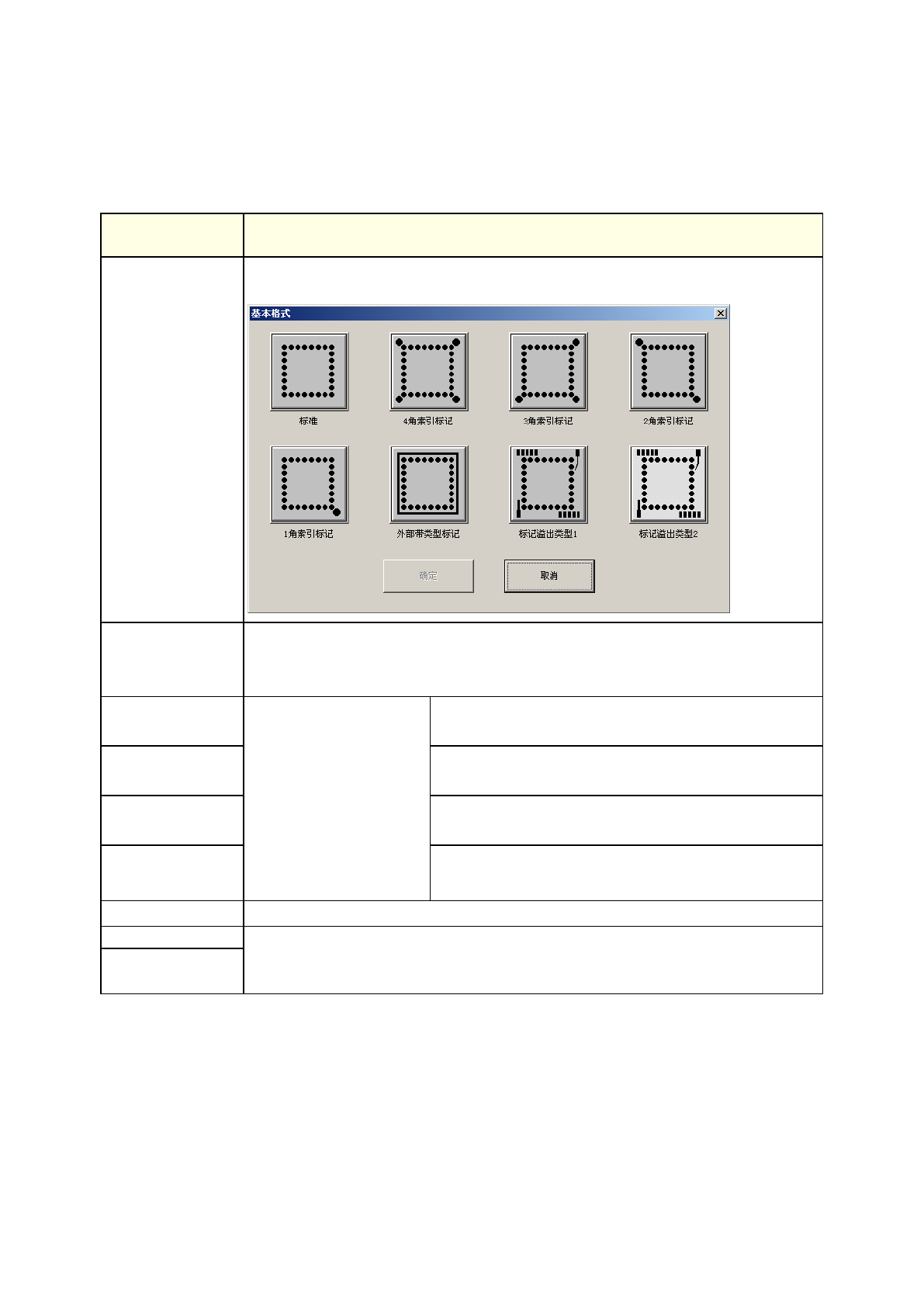

基本格式选择
项目一览
内容
浏览
显示标准～标记溢出的样本图形。
也可从显示的画面中选择基本格式。
标准
包装外围只有球。
原有的 BGA 小间距、小球版。
格子上有索引球也可。
4 角索引标记
包装外围只有球与索引
球，索引球在格子外。
索引球配置在格子外的 4 角。
3 角索引标记
索引球配置在格子外的 3 角。
(左上方没有索引球的状态为 0 度)
2 角索引标记
索引球的配置在格子外的 2 角。
(左上方与右下方有索引球的状态为 0 度)
1 角索引标记
索引球的配置在格子外的 1 角。
(右下方有索引球的状态为 0 度)
外部带类型标记
包装外围有近于球的浓度的带状物。
标记溢出类型
1
包装外围有球以外的散在物。
标记溢出类型 1 与标记溢出类型 2 的使用方法基本相同。通常选择溢出类型 1。
但是有与识别球
(
定中心
)
相同直径的细长基本格式时，请选择标记溢出类型
2
。
标记溢出类型
2
3-99
操作手册Ⅱ

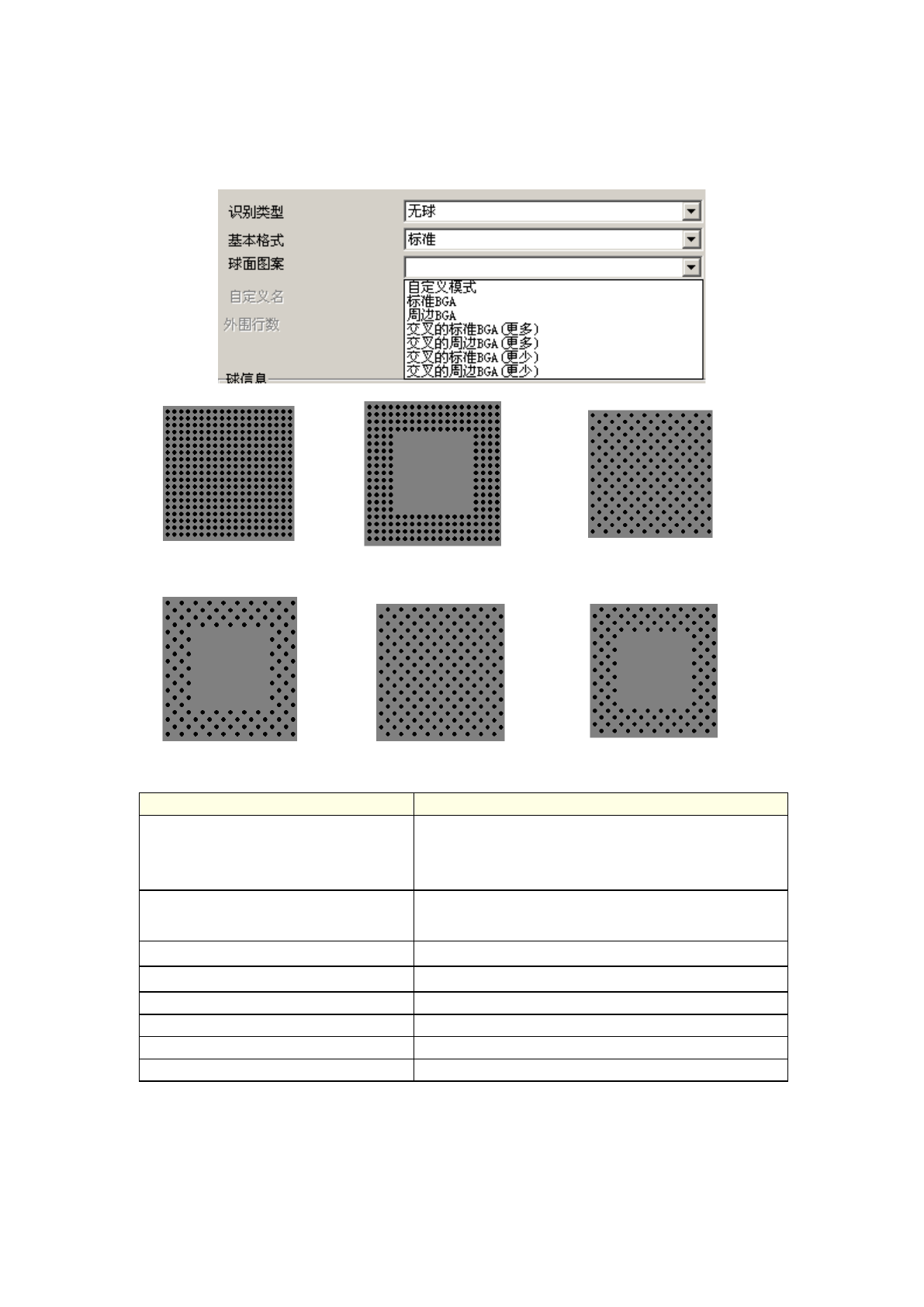

5)
球面图案
仅当“识别类型”为“全球面”或“全垫片”时才能设置球面图案。
设置作为识别对象的球面图案。
球面图案选择项目一览
球面图案
浏览
可从球面图案列表中选择。
也可查看预览画面。
请参见「a」浏览球面图案。
编辑
打开球面图案画面，可设置标准型以外的图案。
请参见「
b
」编辑球面图案。
标准 BGA
全部表面有球类型
周边
BGA
中央部分无球类型
交叉的标准
BGA(
外围多
)
仅间距为
2.00mm
～
3.00mm
时可选择
交叉的周边
BGA(
外围多
)
仅间距为
2.00mm
～
3.00mm
时可选择
交叉的标准
BGA(
外围少
)
仅间距为
2.00mm
～
3.00mm
时可选择
交叉的周边
BGA(
外围少
)
仅间距为
2.00mm
～
3.00mm
时可选择
标准 BGA 周边 BGA 交叉的标准 BGA(外围多)
交叉的周边 BGA（外围多） 交叉的标准 BGA(外围少) 交叉的周边 BGA(外围少)
