操作手册Ⅱ
2)

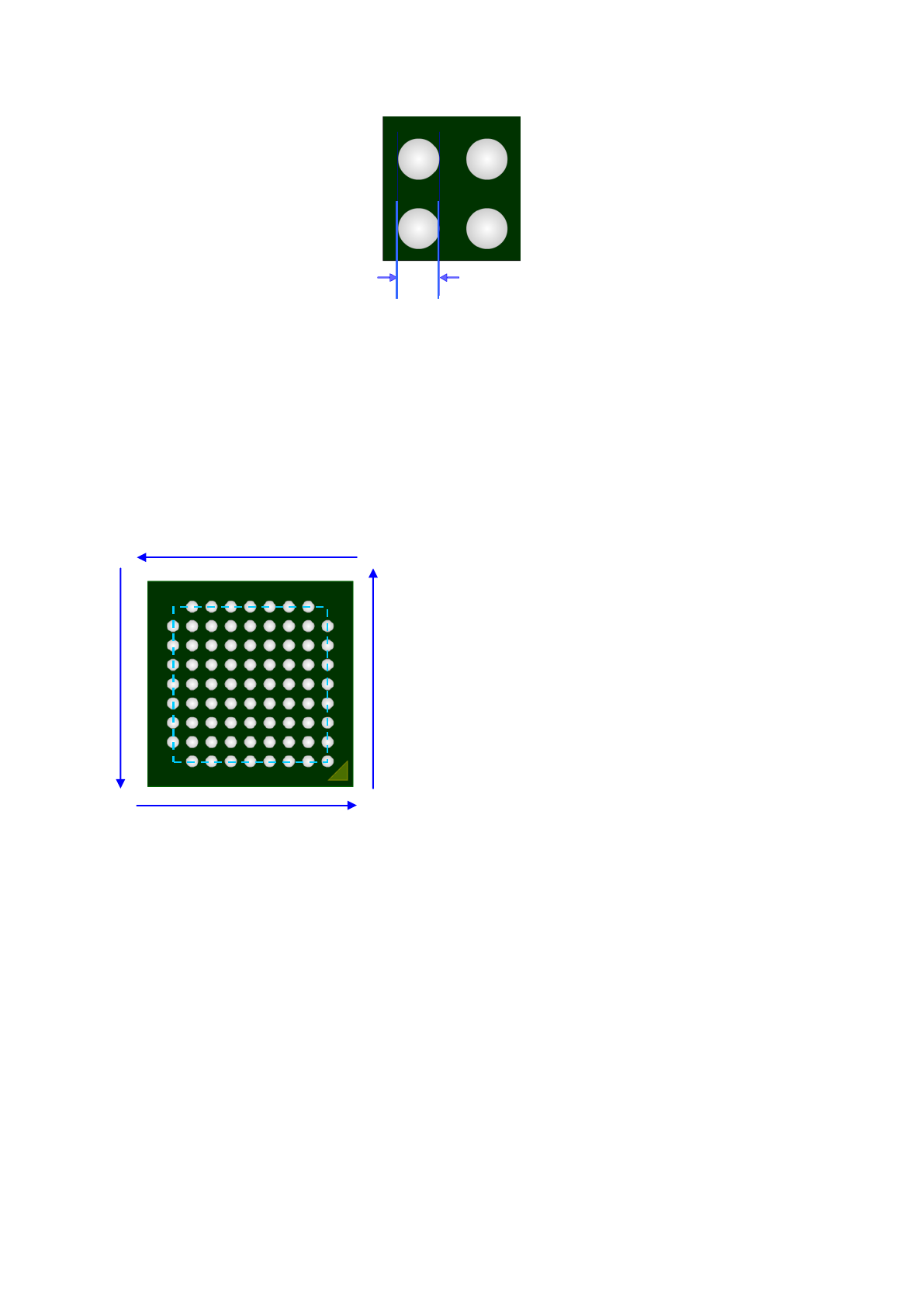

球信息
a)
宽度
输入球的宽度（直径）。
ｂ
)
引脚（数）
（下、右、上、左）
输入相对各个边外围的球数。
即使外围有欠缺的球时，也请输入假定无欠缺状态时的数目。
ｃ
)
开始（忽略始）
/
缺少（忽略数）
（下、右、上、左）
如果各边的外围的球有缺少时，要输入欠缺少的信息。
缺少信息可分别在 4 个边上设置，1 个方向最多可设置 3 处。
数 开始 1 缺少 1 开始 2 缺少 2
（引脚）（忽略始１）(忽略数１)(忽略始２)(忽略数２
)
下 9 1 1 0 0
右 9 0 0 9 1
上 9 1 1 9 1
左 9 1 1 9 1
１
１
１
１
球宽度
3-97
操作手册Ⅱ
3)
识别类型
选择识别对象范围（仅外围、全部），以及模部的类型（基板、陶瓷）。
LGA 元件时，要选择「所有 Land」。
选择项目
识别范围
类型
外周
——
基板
仅识别外周的球。
(仅 BGA 可以选择)
模部为基板（发黑）的元件
外周——陶瓷 模部为陶瓷（发白）的元件
所有球——基板
识别元件内的所有球
模部为基板（发黑）的元件
所有球——陶瓷 模部为陶瓷（发白）的元件
无球
识别元件内的所有垫片
模部为基板（发黑）的元件
选择「所有球」时，通过对「基本格式」及「球面图案」进行设置，可设置识别图案。
基本格式
球面图案
＋
→
识别图案
基本样式
球面图案
默认图案
用户图案
识别图案
3-98
操作手册Ⅱ
4)
基本格式
基本格式仅当“识别类型”为“所有球”或“所有 Land”时，才能设置。
通过对图像定心时造成妨碍的球以外的发光部分的信息进行设置，可将其作为「识别对象外的反射物」
排除在识别对象以外。
基本格式选择
项目一览
内容
浏览
显示标准～标记溢出的样本图形。
也可从显示的画面中选择基本格式。
标准
包装外围只有球。
原有的 BGA 小间距、小球版。
格子上有索引球也可。
4 角索引标记
包装外围只有球与索引
球，索引球在格子外。
索引球配置在格子外的 4 角。
3 角索引标记
索引球配置在格子外的 3 角。
(左上方没有索引球的状态为 0 度)
2 角索引标记
索引球的配置在格子外的 2 角。
(左上方与右下方有索引球的状态为 0 度)
1 角索引标记
索引球的配置在格子外的 1 角。
(右下方有索引球的状态为 0 度)
外部带类型标记
包装外围有近于球的浓度的带状物。
标记溢出类型
1
包装外围有球以外的散在物。
标记溢出类型 1 与标记溢出类型 2 的使用方法基本相同。通常选择溢出类型 1。
但是有与识别球
(
定中心
)
相同直径的细长基本格式时，请选择标记溢出类型
2
。
标记溢出类型
2
3-99
