操作手册Ⅱ 1-41 1-7 文件菜单的操作 以下对文件菜单的操作方法进行说明。 本节对“控制数据管理”以外的项目进行说明。 关于“控制数据管理”，请参见操作说明书 14-2 章 控制数据管理。 1-7-1 新建 新建文件时 , 请选择菜单栏中的“文件” / “新建”。 进行生产程序数据初始化。 如有未保存的生产程序 , 则显示确认信息。 在此 , 按下“是” , 则不保存文件而直接将其初始化。 按下“否” , 则中止处理 , 返回…
操作手册Ⅱ
1-40
（7）设备运行信息画面的菜单构成
（8）机器自诊断功能的菜单构成
文件(F) 单独诊断(D)
退出(X)
Cal 块标记脏污检查（C）
过滤器弄脏检查(F
)…
激光弄脏检查(L
)…
VCS 脏污检查（V）…
ATC 滑板开闭检查(A
)…
滚珠丝杠磨损检查(B)…
设备运行信息全初始化
退出 (X
)
文件(F) 窗口(W) 数据(D)
机器运行信息
各吸嘴运行信息
各 Head 运行信息
HMS 运行信息
信号灯运行信息
迷你灯运行信息
OCC 运行信息
VCS 运行信息
SOT 运行信息
共面运行信息
轴运行信息
传送运行信息
异步运行信息
ATC 运行信息
坏板标记运行信息
验证运行信息
激光运行信息
应用程序运行信息
真空泵运行信息
助焊剂涂敷装置运行信息
设置-各吸嘴运行信息…
设置-各 Head 运行信息…
重新设置…
操作手册Ⅱ
1-41
1-7 文件菜单的操作
以下对文件菜单的操作方法进行说明。
本节对“控制数据管理”以外的项目进行说明。
关于“控制数据管理”，请参见操作说明书14-2章 控制数据管理。

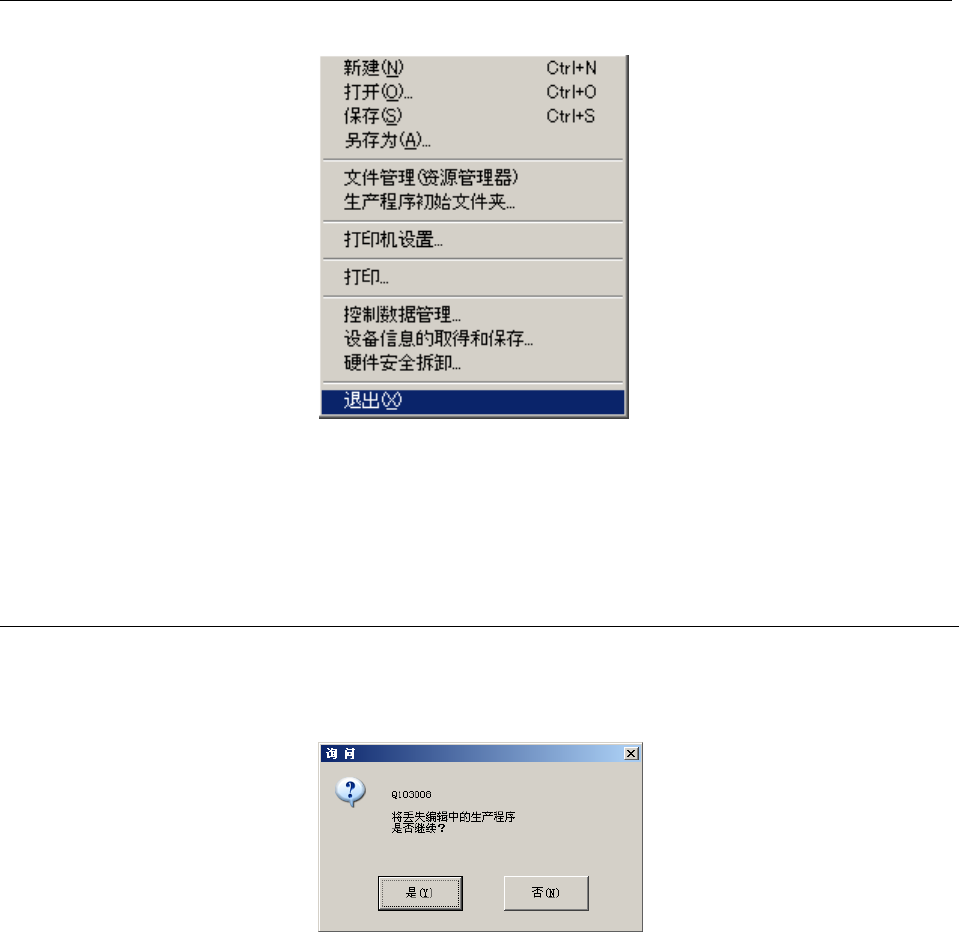

1-7-1 新建
新建文件时,请选择菜单栏中的“文件”/“新建”。
进行生产程序数据初始化。
如有未保存的生产程序,则显示确认信息。
在此,按下“是”,则不保存文件而直接将其初始化。
按下“否”, 则中止处理, 返回桌面。
操作手册Ⅱ
1-42

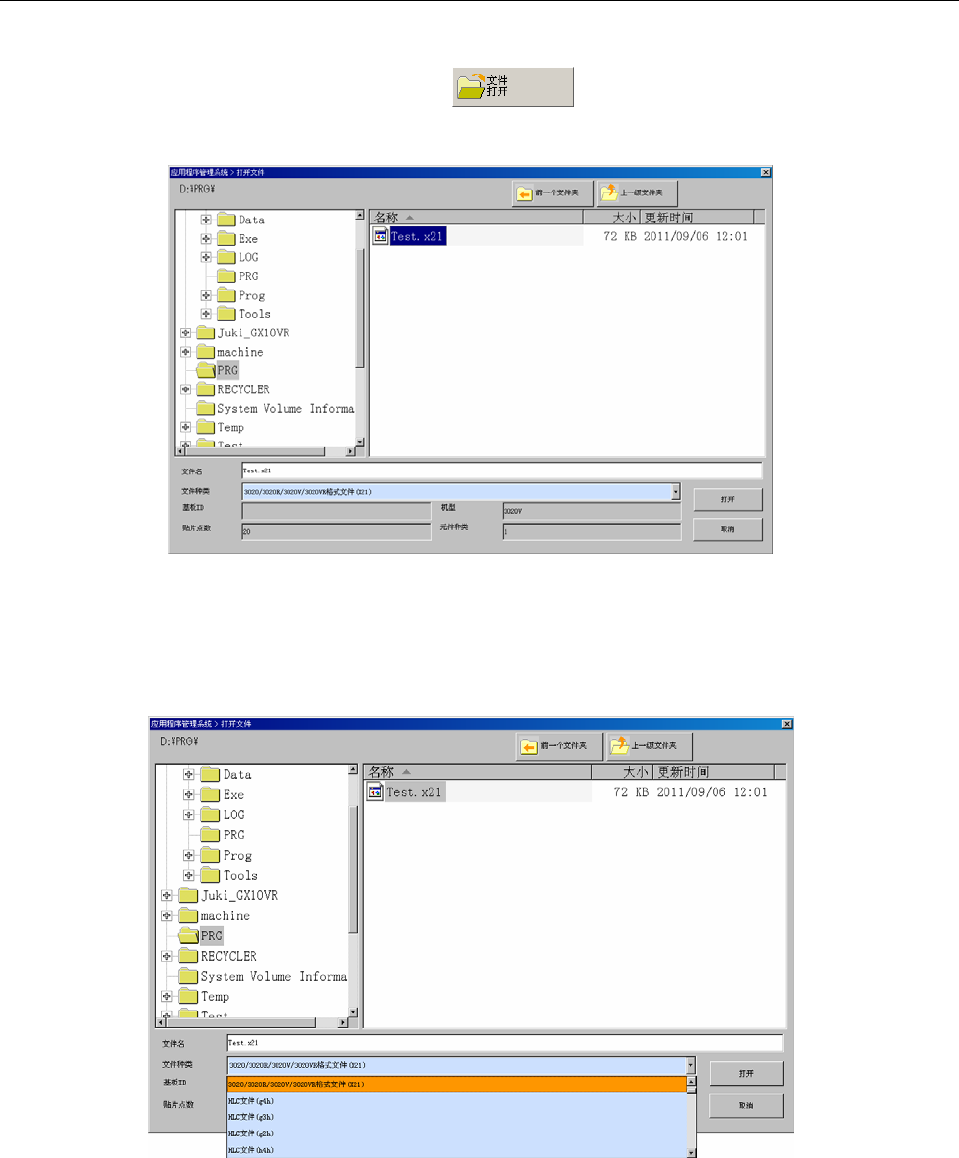

1-7-2 打开（读入文件）
读入已经制作好的生产程序文件。
<步骤>
① 从菜单中选择“文件”/“打开”,或按下 命令按钮。
② 从“打开文件”画面中,选择文件后，单击“打开”。
③ 如有未保存的生产程序时会显示询问信息。
(参见1-7-1新建)
若要读取其他机种的生产程序时，请选择“文件种类”后，再点击“打开”。
