操作手册Ⅱ
c)
测量结果
显示测量前和测量后的值。
未进行测量的项目显示***。
●

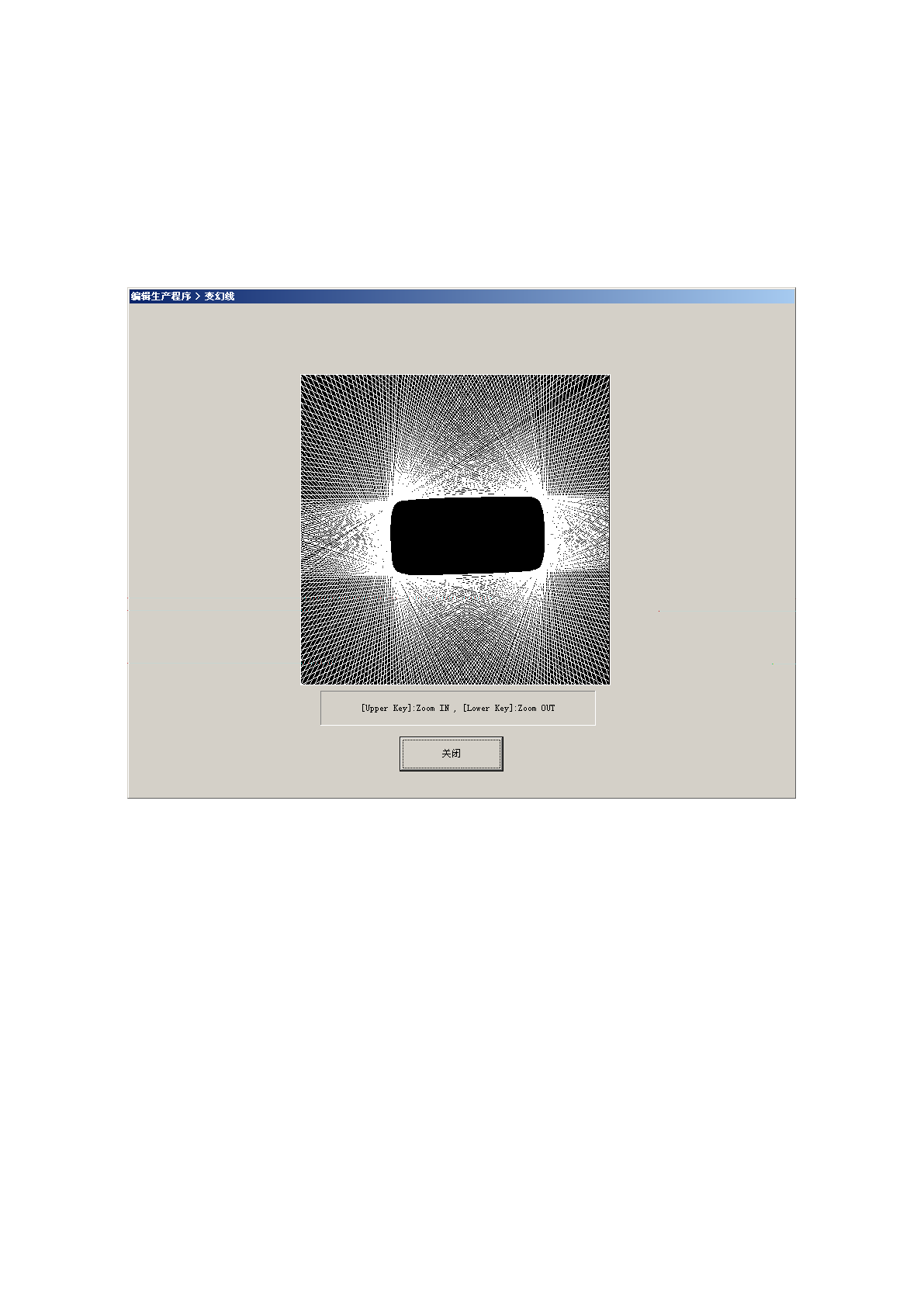

变幻线
从激光单元取得检测(SWEEP)数据，可显示出元件轮廓图（变幻线）。
按键盘的[↑]键扩大显示画面，按[↓]键缩小显示画面。
d)
确定
(F9)
使测量结果有效，将结果值储存在元件数据中。然后返回原来的单独测量条件的设置画面。
e)
取消
(ESC
键
)
使测量结果无效，然后返回原来的单独测量条件的设置画面。
3-218
操作手册Ⅱ
(2)
连续测量
测量指定的全部元件。
1)
设置连续测量条件

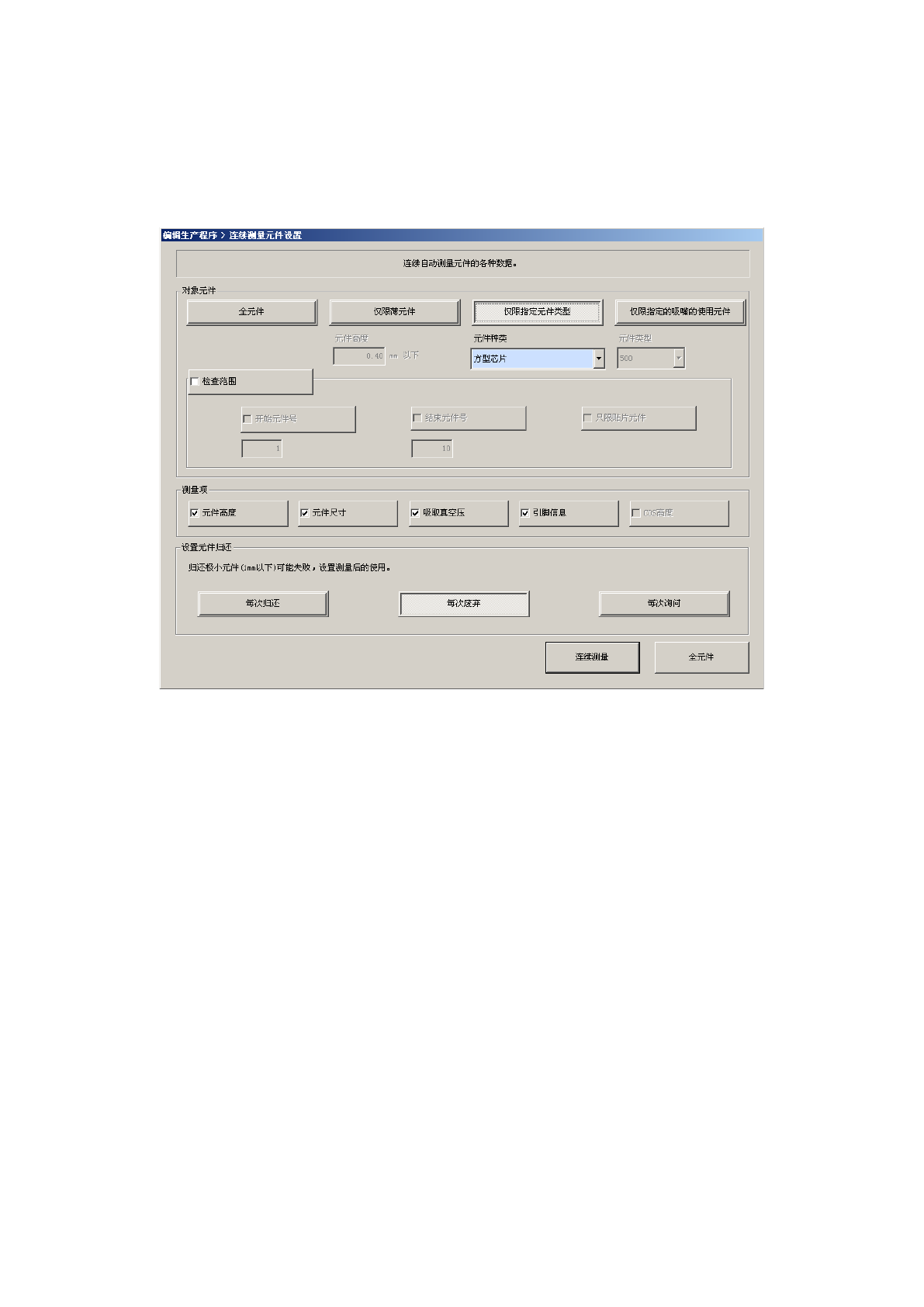

从菜单栏中选择“机器操作”/“测量”/“连续测量”，显示如下画面。
a)
对象元件
设置对元件数据的某项条件一致的元件进行测量。
● 全元件
测量全部元件的数据。
● 仅限薄元件
仅测量元件高度在设定尺寸以下的元件。
● 仅限指定元件类型
仅测量指定的元件类型。
● 仅限指定的吸嘴的使用元件
仅测量要使用指定的吸嘴的元件。
3-219
操作手册Ⅱ
b)
测量范围
进一步设置被测量元件的条件，锁定为特定编号的元件。
● 开始元件号：要指定开始测量的元件数据的编号时，勾选此项。
● 结束元件号：要指定结束测量的元件数据的编号时，勾选此项。
● 只限贴片元件：仅限定贴片数据中指定的元件数据时，勾选此项。
c)
测量项
选择要测量的项目。默认为选择所有可测量的项目。根据元件类型，可测量的项目会有所不
同。
d)
设置元件归还
设置尺寸在1mm以下的极小元件在测量后如何处理。
● 每次归还
元件每次都归还到原来的位置。
● 每次废弃
元件每次都废弃。
● 每次询问
每次测量结束后进行询问。
e)
连续测量按钮
开始连续测量。
f)
返回按钮
(ESC
键
)
返回原来的画面。
