操作手册Ⅱ 2-3 2-2-2 生产流程 ＳＴＡＲＴ 生産条件を 選択して起動 終了 生産条件？ 生産条件設定 部品数設定 基板生産 空打 空打条件設定 試打条件設定 部品数設定 試打 終了か？ 実行モード指定 ＥＮＤ 空打 試打 基板生産 Ｎ Ｙ 実行モード指定 実行モード指定 START 选择生产条件 并起动 设置试打条件 设置生产条件 设置空打条件 指定运行模式 指定运行模式 试打 空打 设置元件数 设置元件数 试打 基板生产 空…
操作手册Ⅱ
2-2
2-2 概要
使用已制作的生产程序，检查贴片、进行生产。
制作完新程序后，在实际生产前需要进行试生产，确认贴片坐标·吸取坐标等，并对新建的程序进
行最后检查。
2-2-1 生产模式
生产中有以下 4 种生产模式。
No.
生产模式 内容
１ 基板生产 指定生产数量，实际生产基板的模式。
２ 试打
试生产模式。
可选择吸取位置跟踪和贴片后的贴片位置跟踪。
※
1
3
空打
不使用元件而确认吸取贴片动作的模式。
可选择吸取位置跟踪和贴片位置跟踪。
※
1
4 FCS
贴片偏差综合校准系统（选项）
※ 1：参见 “3-5-4-7 跟踪”的贴片位置跟踪与吸取位置跟踪。
可在基板的生产、试打、空打模式中设置具体的生产条件、试打条件及空打条件。
操作手册Ⅱ
2-3

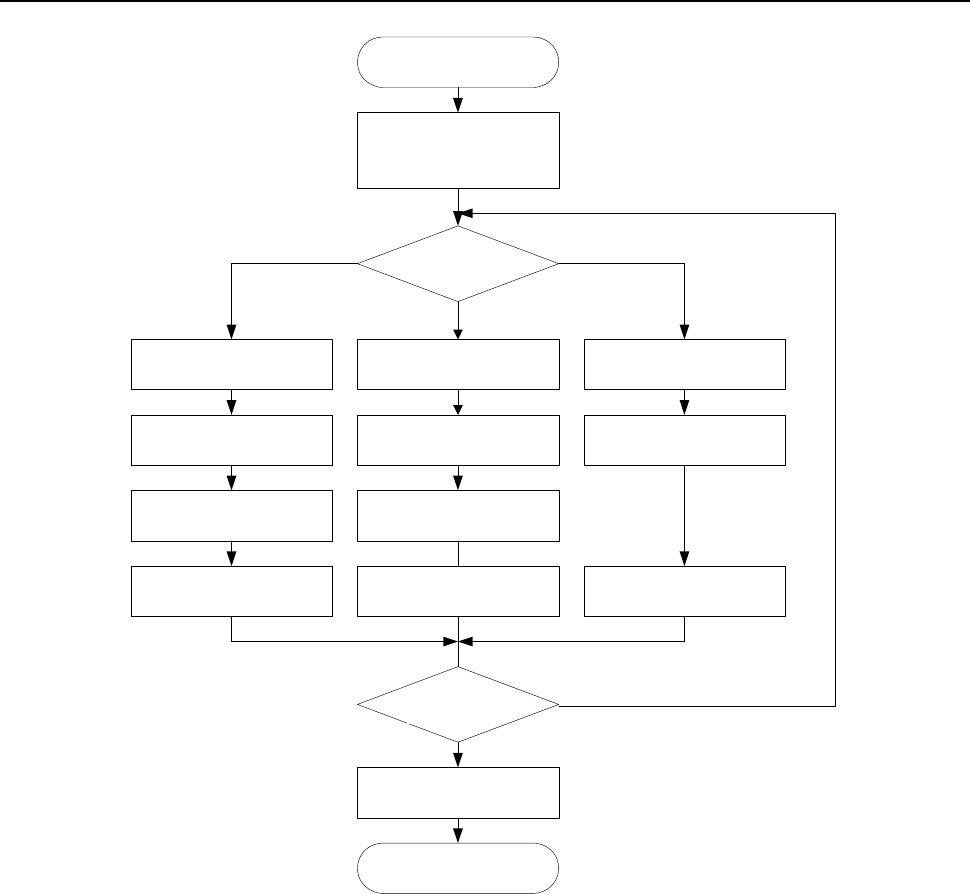

2-2-2 生产流程
ＳＴＡＲＴ
生産条件を
選択して起動
終了
生産条件？
生産条件設定
部品数設定
基板生産 空打
空打条件設定試打条件設定
部品数設定
試打
終了か？
実行モード指定
ＥＮＤ
空打試打
基板生産
Ｎ
Ｙ
実行モード指定 実行モード指定
START
选择生产条件
并起动
设置试打条件 设置生产条件 设置空打条件
指定运行模式 指定运行模式
试打
空打
设置元件数 设置元件数
试打 基板生产 空打
结束？
结束
END
N
Y
指定运行模式
生产条件？
生产基板
操作手册Ⅱ
2-4
2-3 生产画面
2-3-1 生产画面的启动

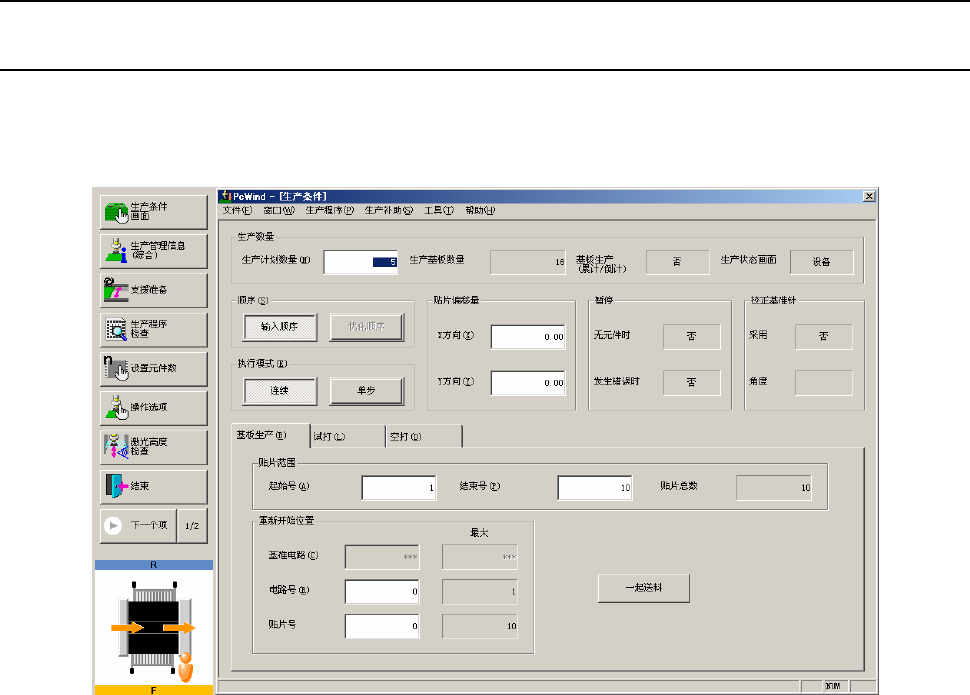

在主画面上选择“生产”/“基板生产”，或功能栏的“基板生产”，则会显示如下的生产条件设置画面。
请指定生产条件(参见“2-3-2 生产条件画面”)。
