操作手册Ⅱ
2-20
2-5 确认电动式供料器
本项中，对当前生产程序之吸取数据中的电动式供料器，显示元件错配检测。

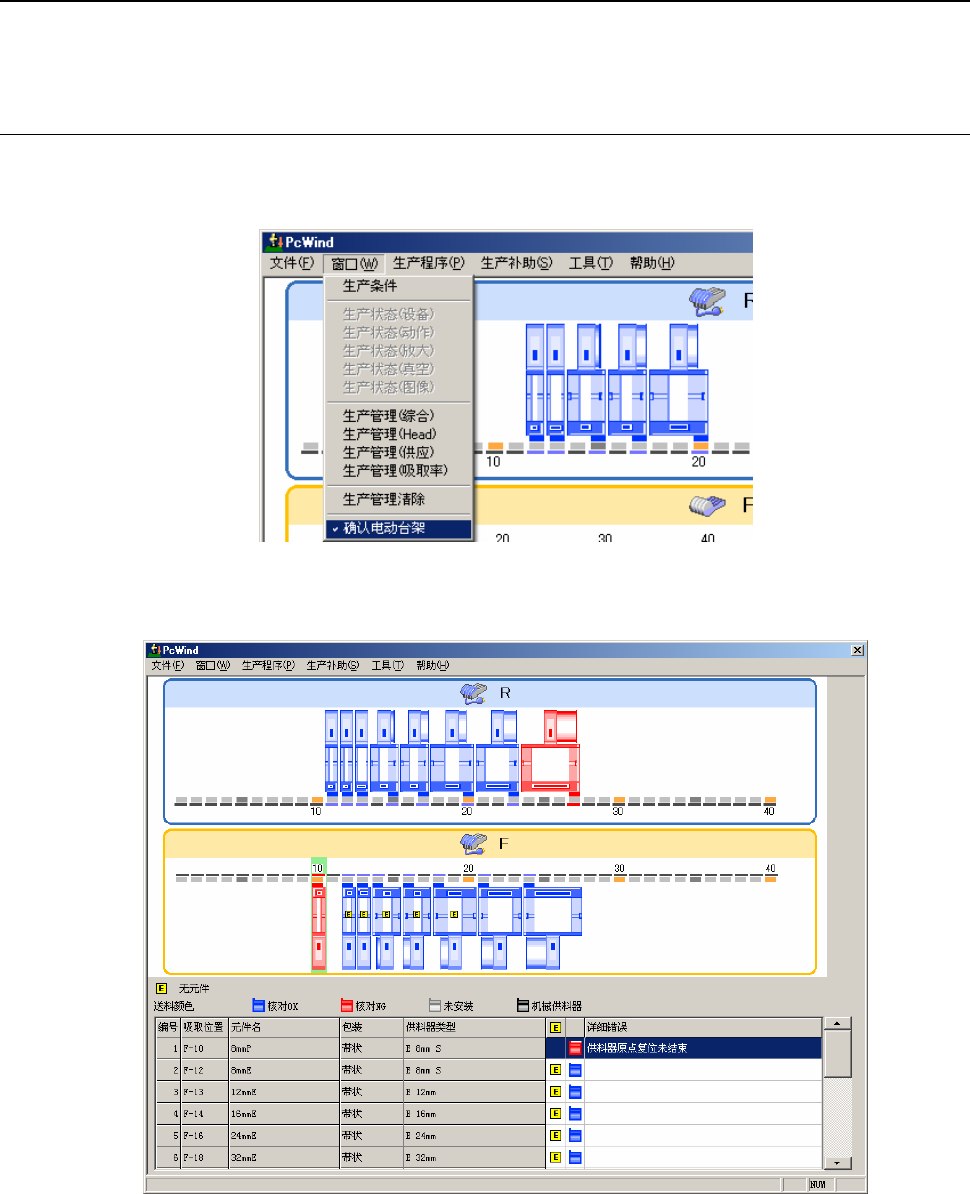

2-5-1 电动式供料器确认画面
(1) 电动式供料器确认菜单
在菜单栏中点击[窗口] 菜单，选择[确认电动台架]。
(2) 内容
操作手册Ⅱ
2-21
1) 图像查看
电动式供料器确认画面的上半部分，用图像显示当前生产程序中要利用的供料器的状态。
（注：指定跳过、或因生产条件在实际生产中不使用的供料器不显示。）
台架的类型表示为以下状态。
台架类型
机械台架
电动台架
电动式供料器的错配状況用供料器的颜色表示。
供料器颜色 说明
蓝色
元件、供料器类型、送料间距等全部正确的电动式供料器。
红色
发生了错误的电动式供料器。
需要重新考虑元件、供料器类型、送料间距等。
另外，台架与生产程序、设置、实际附带的台架不同时也以红色显示。
灰色
生产程序中已设置而尚未安装的供料器。
黑色
机械式供料器时，以黑色显示。
台架与生产程序不同时，作为错误以红色显示。
绿框
在列表显示中选择的供料器。
另外，单击图案选择时，在列表中相应供料器即被选择。
另外，当发生元件用尽状态通知时，在供料器上重叠图标显示。
图标 说明
：无元件
在发生元件用尽的供料器上重叠显示。
操作手册Ⅱ
2-22
2-6 生产程序
2-6-1 设置元件数
2-6-1-1 概要
选择下拉菜单的[生产程序]－[设置元件数]，则显示元件数设置画面。
输入用于管理元件剩余数量的元件数。如不输入，则供料器被设定为“0”。
此时，不进行供料器的元件剩余数量的管理。
请在吸取数据中设置的元件供应单元（供料器）上设置元件后，再将元件数设置到主机中。
供料器上吸取重试超次时，判断为元件用尽，会跳过并继续生产。
出现错误的供料器经过调整，可以在继续生产时使用，但必须进行调整使之能够吸取元件，清除错
误。设置元件数量即可删除错误。
1. 出现下列情况时，主机黄灯闪烁，警告操作员。
（JUKI 标准设定时。参见操作说明书 8-4-12 章 信号灯）
供应装置 黄色信号灯闪烁的条件
带状供料器
管式供料器
散件供料器
各供料器
·当元件剩余数量低于警告级别时
·发生吸取重试超次时
2-6-2 编辑数据（变更数据）
选择主画面的[生产程序]-[编辑数据（变更数据）]，或按重试列表的「数据设定」组的「编辑数据（变
更数据）」按钮，即显示此画面。
生产中发生激光识别错误等时，可从生产画面中对“基板数据”、“贴片数据”、“元件数据”、“吸取数
据”进行检查、编辑。
2-6-3 检查生产程序
从生产菜单选择[生产程序]－ [检查生产程序]，则显示生产程序检查画面。
开始生产之前，会自动进行生产程序的检查，显示其结果。
在操作说明书 2-11-2 章 编辑数据中已关闭的功能、未使用数据、跳过数据等不进行检查。
2-6-4 重试列表
2-6-4-1 概要
生产结束后，从下拉菜单选择[生产程序]－[重试列表(供应装置)]或选择[生产程序]－[重试列表(未贴
片)]时，可分别显示两个站点执行生产时发生的错误内容。
生产中发生重试错误时会显示重试错误，以供判断是继续生产、还是中断生产。
