操作手册Ⅱ 范围检查 在下列时间段内，对贴片位置是否在基板内 ( 单板基板时 ) 、或是否在电 路内 ( 多电路板 时 ) 进行检查。 1) 输入数据时 在输入贴 片位置 X 或 Y 时 ，或分别进 行了改变时， 将进行范围 检查。 出错时，将显示 如下的警 告信息。 ● 确定 => 确定输 入数据，在贴片数据编号的左侧显示超范围标 记 “*” ( 参见下图 ) 。如 果输入范围内的 值，标记 则会消失。 ● 取消 => 输…
操作手册Ⅱ
(9)
跳过
如果选择“确定”，在贴片时将会忽略贴片，该行的贴片点将不被贴片。
此项功能主要在检查时使用。初始值设置为“取消”。
要变更时，请按编辑键或鼠标右键，从列表中选择。
当光标位于 ｢跳 过｣ 选择了多行时，从弹出菜单里选择后，所选择的全部记录（record）会被设
置为相同的值。
(10)
试打
设置「是」、「否」试打 ｡如果在生
目中指定为“是”的贴片数据进行试打。
初始值设置为“否”。
要变更时，请按编辑键或鼠标的右键，从列表中选择。
当光标位于 ｢试打｣，
的值。
(11)
层
可指定贴片的顺序。编号小的层优先(先贴片)。初始值为“4”。
执行优化后，自动决定贴片顺序，与输入顺序无关。
在各层上，在同层之间决定优化的贴片顺序。（在生产时，发生元件用尽时，若编号小的层生产
未结束，则也不会进入下一层的生产）
要变更时，请按编辑键或鼠标的右键，从列表中选择。
当光标位于 ｢层｣，
值。

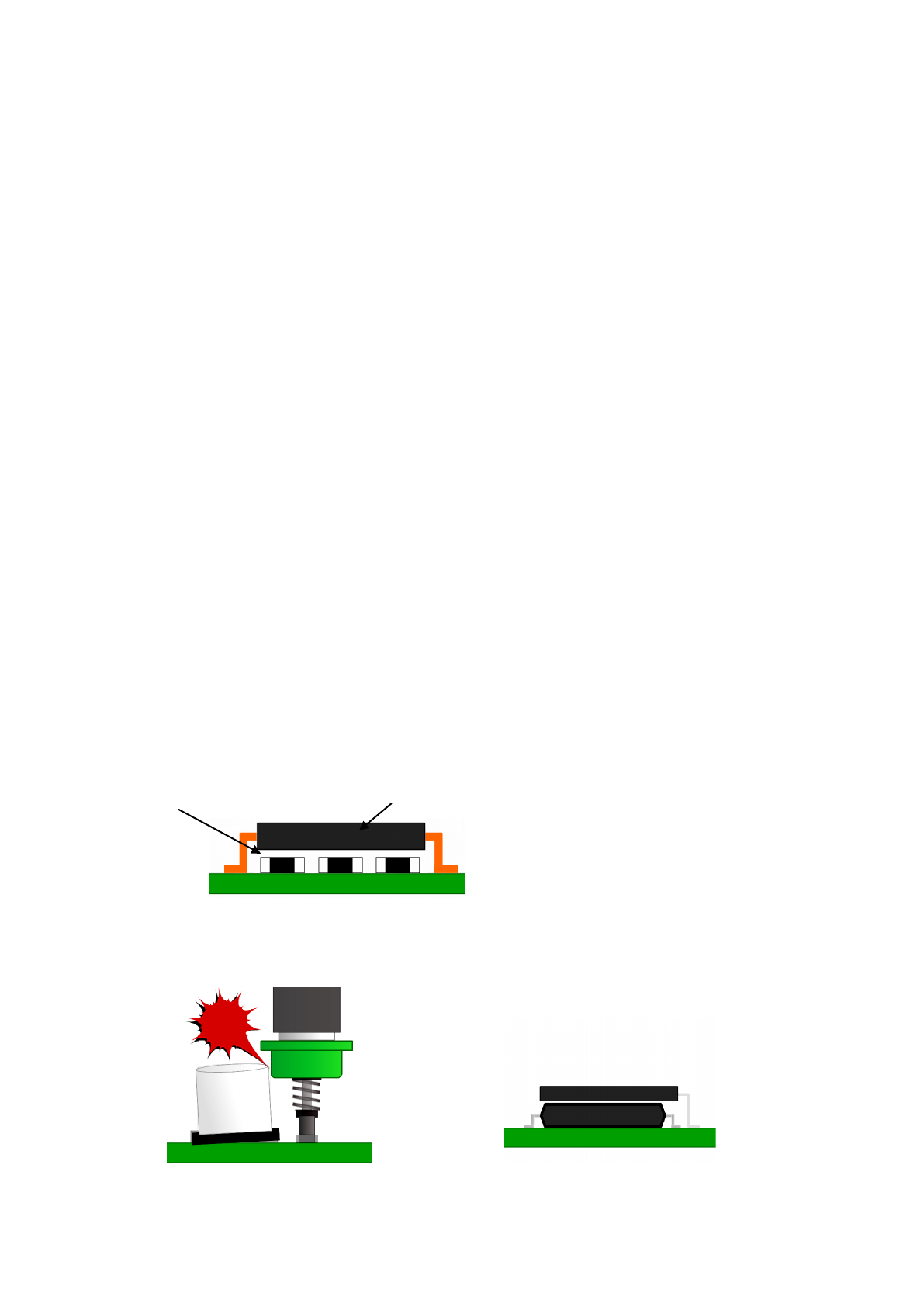

例) 如右图所示，进行QFP与芯片元件贴片时，如果先贴QFP，则芯片元件无法贴片。
此时，若将芯片元件指定为第4层，将QFP指定为第5层，则先贴编号小的芯片元件，后
贴QFP。
・相 邻贴片/多层贴片等也使用层。
<在芯片上贴装 QFP>
＜与较高的元件相邻贴片时＞
＜IC 元件的多层贴片＞
芯片元件（第 4
层）
QFP（第
5
层）
3-47
操作手册Ⅱ
范围检查
在下列时间段内，对贴片位置是否在基板内(单板基板时)、或是否在电路内(多电路板
时)进行检查。
1) 输入数据时
在输入贴片位置 X 或 Y 时，或分别进行了改变时，将进行范围检查。
出错时，将显示如下的警告信息。
● 确定=>确定输入数据，在贴片数据编号的左侧显示超范围标记“*” (参见下图)。如
果输入范围内的值，标记则会消失。
● 取消=>输入的数据无效，返回数据输入状态。
2) 切换数据时
切换数据(选择元件数据等)时，进行范围检查。
出错时，将显示如下的警告信息。
● 确定=>继续进行数据切换
● 取消=>停止数据切换
※
发生范围检查错误时，请先检查
“
贴片数据
”
，如果没有问题，请再检查各
“
基板数据
”
输入
值。
(特别是定位孔位置、基板设计偏移、首电路位置、电路设计偏移、电路配置的
各坐标)
3-48
操作手册Ⅱ
3-3-5 元件数据
“元件数据”，是针对在“贴片数据”中输入的“元件名称”输入详细的信息数据。
因此，凡是在“贴片数据”中输入的元件名称，必须制作出相同数量的对应数据。
3-3-5-1 元件数据画面的显示
元件数据的显示画面，有表格显示和列表显示2种形式。
列表显示画面，是以列表形式显示多个元件数据的概要。
在此不能输入数据，只可查看数据的完成情况。
尚未进行数据设置的元件名的项目会显示黄色。
在元件列表画面中，对数据进行排序显示。
元件数据中设置的元件名，如果在贴片数据中没有使用时，项目会以粉红色显示。
设置为元件跳过时，项目会显示橙色。有关元件跳过，请参见「3-3-5-2-5 贴片条件」
的「(9) 元件跳过」。
双击
3-49
