操作手册Ⅱ

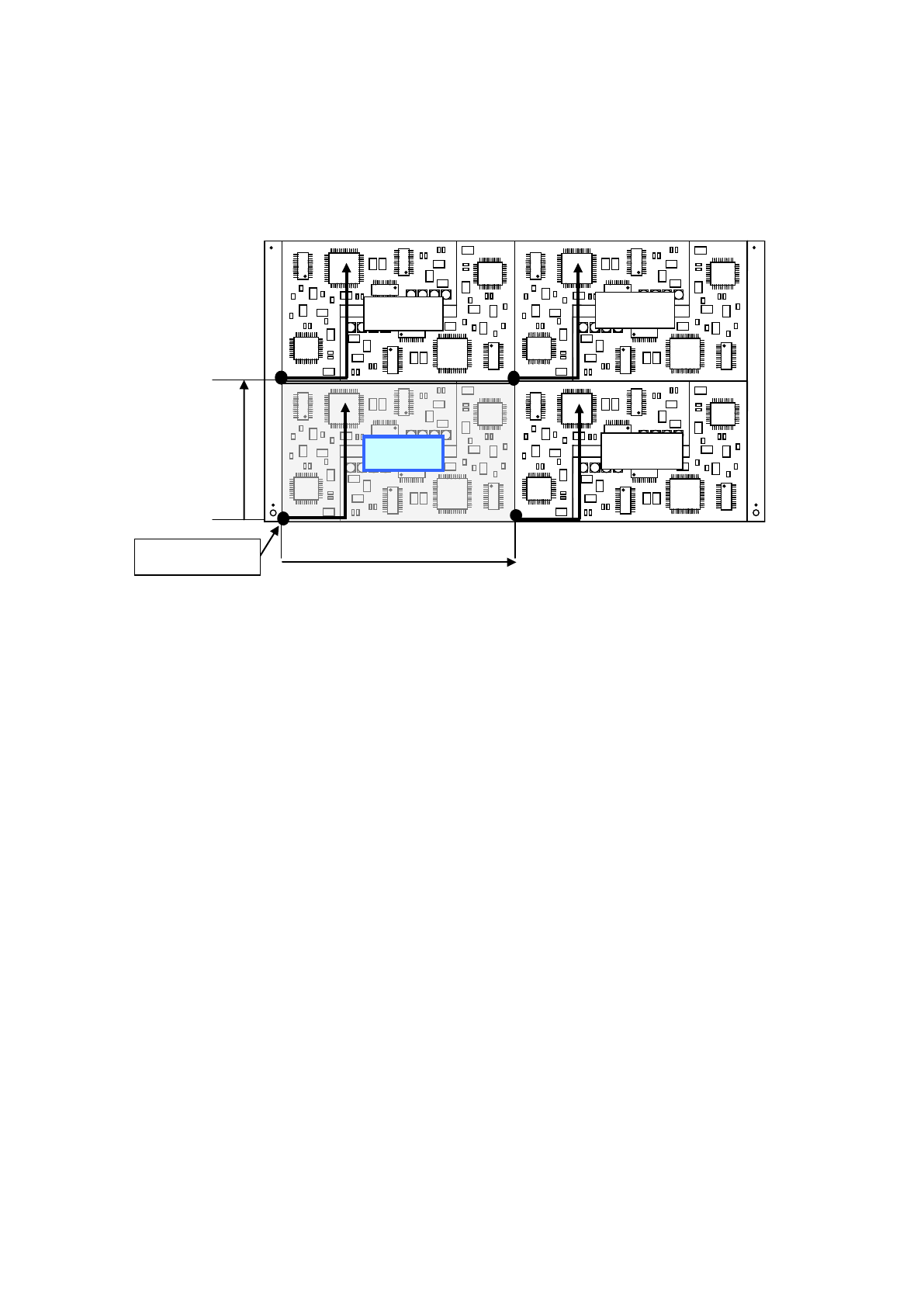

3-3-3-2-3 尺寸设置(多电路板)
在一个基板上,配置多个相同电路的基板为多电路板。
在贴片数据上制作一个电路(此电路叫基准电路”)的数据,在基板数据中输入电路配置信息(电路之
间的间距、电路数等)
此外,在多电路板中,有矩阵电路基板与非矩阵电路板两种。
间距 Y
2 电路
3 电路
4 电路
基准电路的原点
基准电路
间距 X
3-20

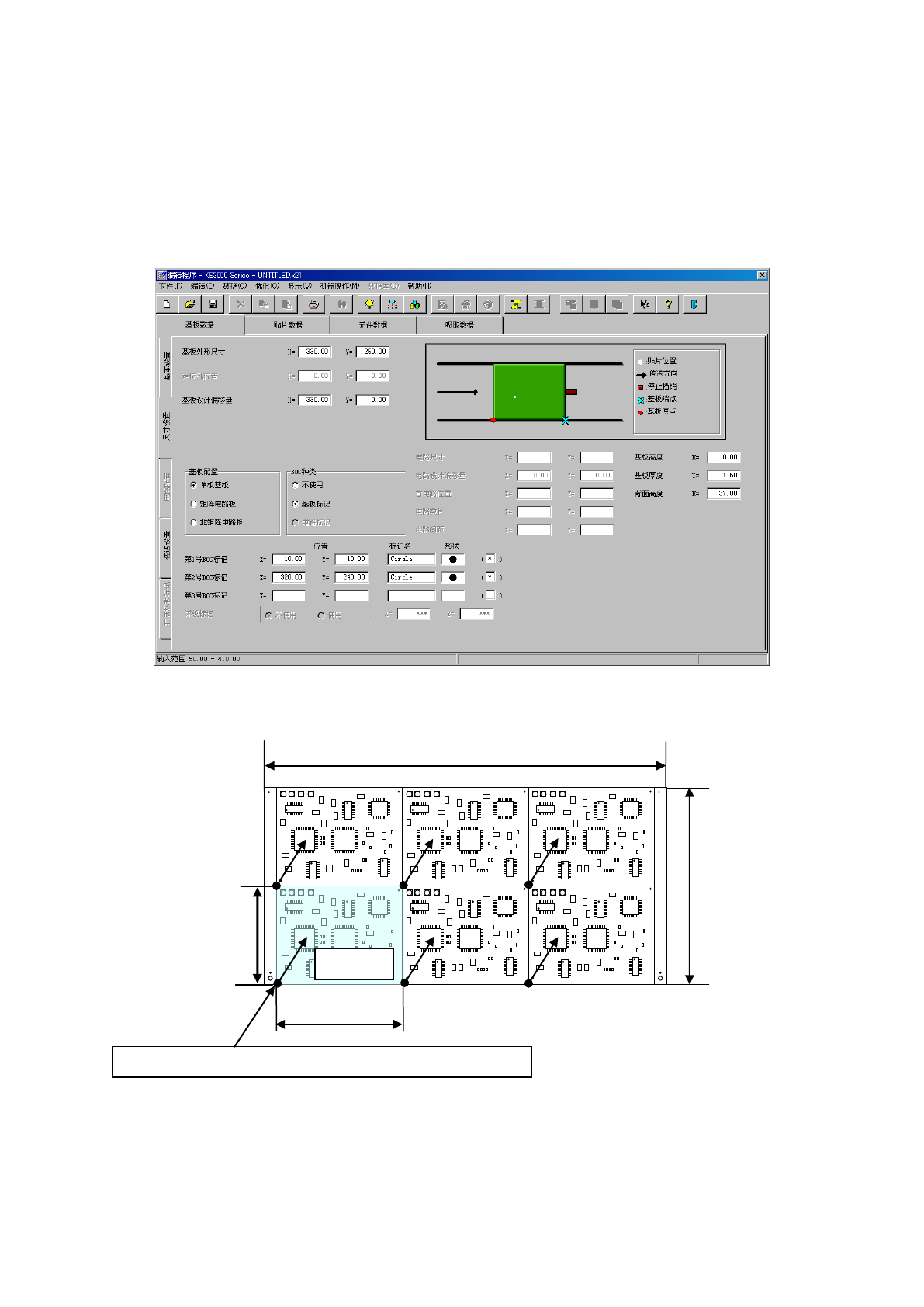

操作手册Ⅱ
(1)
矩阵电路板
是指所有电路角度相同,而且各电路之间尺寸(间距)相同的基板
从各电路中选择基准电路(一般选择左下方的电路)
②设置基板位置基准和电路原点,输入电路数和电路间距的信息。
基板位置基准:基板的原点
电路原点:基准电路的原点
③在贴片数据中制作的基准电路贴片数据,依次移动电路间距,按照电路数逐一贴片。
基准电路的
电路原点
(通常,基板原点=电路原点)
基准电路
基板外形尺寸 X
基板外形尺寸 Y
电路外形尺寸 X
电路外形尺寸 Y
3-21
操作手册Ⅱ
1)
基板外形尺寸
输入包括所有电路在内的基板的外形尺寸
2)
定位孔位置
与单板基板相同,输入从基板位置基准(原点)到基准销位置。
3)
基板设计偏移量
与单板基板相同,输入从基板位置基准(原点)到基板设计端点的尺寸。
4)
基板配置
选择矩阵电路板
一旦按矩阵电路板设置尺寸后,如果变更为非矩阵电路板时,会自动进行展开矩阵电路
5) BOC
类型
矩阵电路板可选择「不使用」「基板标记」「电路标记」。
不使用
不使用BOC标记时选择此项。
使用基板标记
在使用基板的BOC标记校正贴片坐标时选择此项。
使用电路标记
多电路板时,对各电路进BOC标记识别以校正贴片坐标时选择此项。
电路数多时,识别需要花较长时间,但贴片精度比选择使用基板标
时更高。
6)
电路尺寸
输入电路的外形尺寸(包括所有贴片坐标和电路标记在内的尺寸)
)

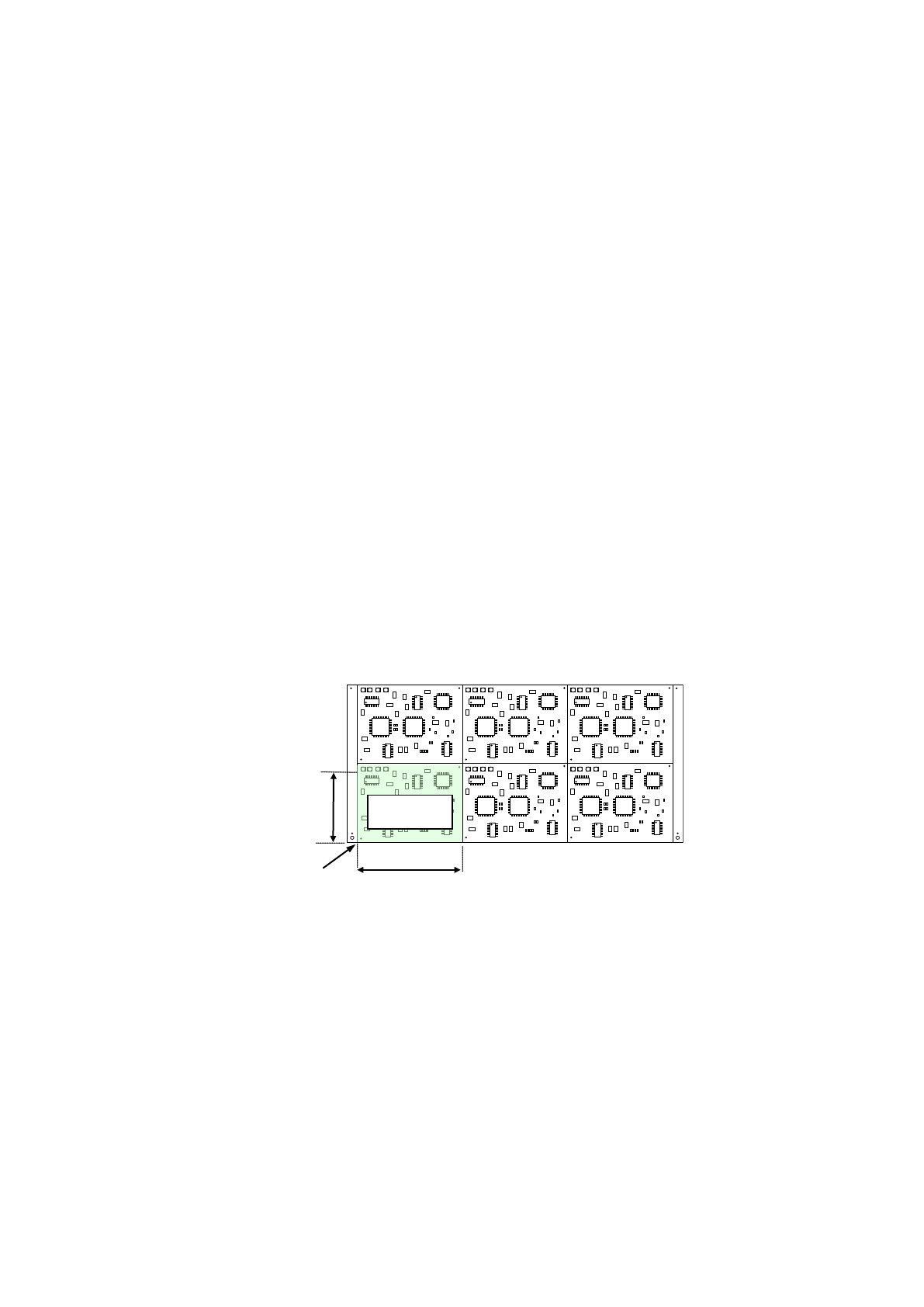

7)
电路设计偏移量
输入从基准电路
电路原点到基准电路左下角
(与基板流动方向无关,通常恒定)的尺寸。
8)
首电路位置
设置基准电路。输入从基板位置基准(原点)看的基准电路的电路原点位置
在矩阵电路板的情况下,可分别设置基板位置基准和电路原点。
此时,定位孔位置基板设计偏移量中指定基板位置基准,首电路位置中指定电路原
点。
电路外形尺寸 X
电路外形尺寸 Y
电路设计偏移量
基准电路
3-22
