操作手册Ⅱ (3) 使用支撑台 进行示教的方 法 通过基板厚度等 项目启动 示教后，会显示 支撑台的 示教画面。 用上下方向按钮 使支撑台 上下移动。 在 Z 的 文本框里 会显示出当 前的 Z 坐标。 3- 183
操作手册Ⅱ
(2) 使用 HMS 进行示教的方法
使用 HMS 进行示教时，在用摄像机进行 XY 轴的示教后，HMS 会向测量位置移动，按选择装置
的 [HMS] 按钮后，开始示教。
使用 HMS 测量的值会显示在 Z 文本框里， X、Y 各自的文本框里会显示出当前的 XY 坐标。
按[OK]按钮后，值会被确定下来。
使用 HMS 进行示教时，因被测量元件的表面(测量面)状况(光泽、表面粗糙程度),
有时会导致激光散射，从而无法测定。
此时，请参见下图，将激光移动到带料托架上，以该点代用，进行 Z 轴的示教。
注意
为了避免人身
伤害，在示教操作过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
带料托架
元件
测定点
3-182
操作手册Ⅱ
(3) 使用支撑台进行示教的方法
通过基板厚度等项目启动示教后，会显示支撑台的示教画面。
用上下方向按钮使支撑台上下移动。
在 Z 的文本框里会显示出当前的 Z 坐标。
3-183
操作手册Ⅱ
3-5-2-3 标记的示教
对识别标记用的信息进行示教。
为识别标记，需要标记的极性(黑白区别)、标记的大小、标记的形状、阈值(为区别周围与标记的
明亮度判断基准值)、检出框的大小等5种信息。

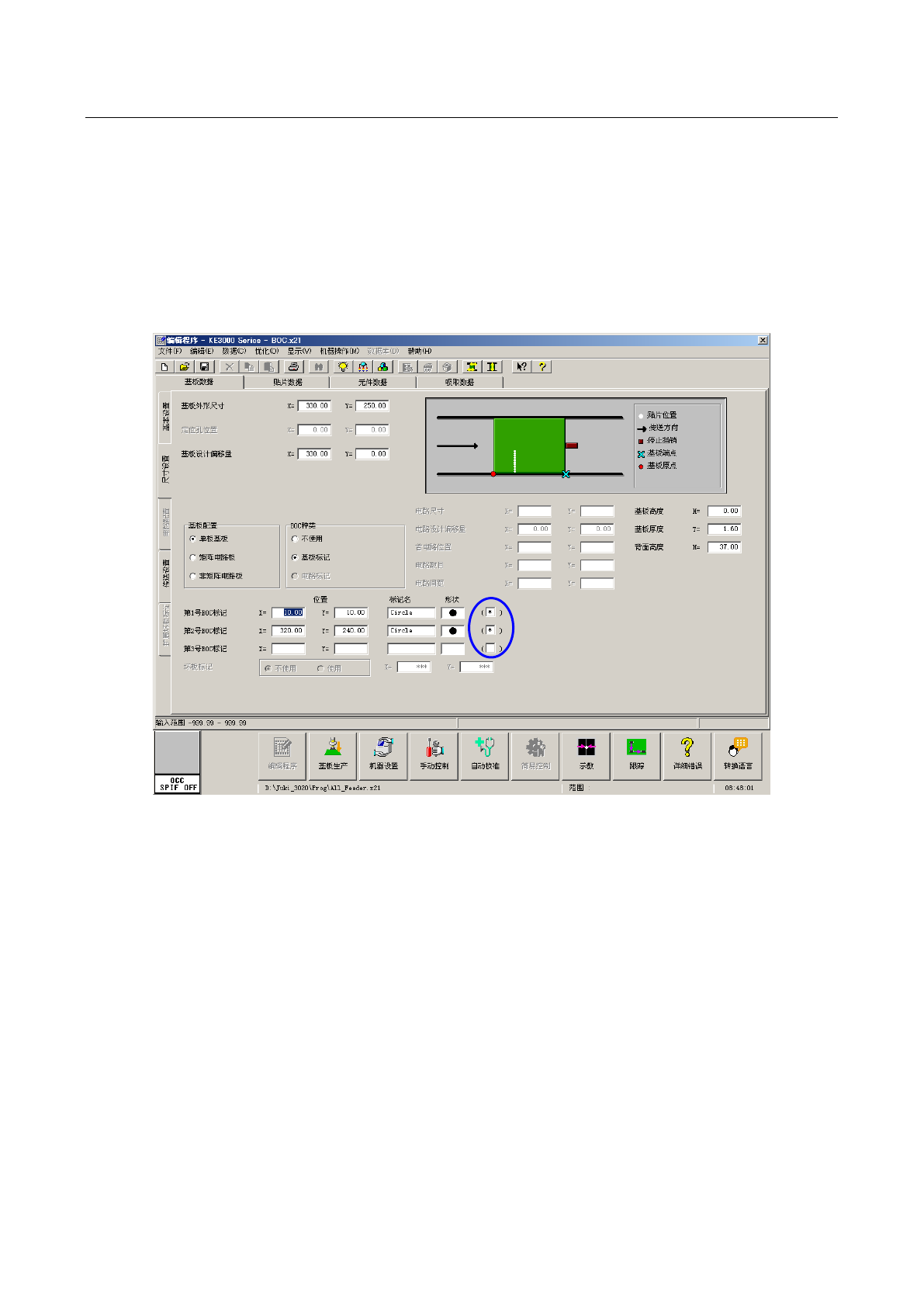

3-5-2-3-1 基板标记的示教
<步骤>
①
将光标移动到示教对象数据的标记位置。
但进行识别的示教时，需预先输入标记的 X、Y 坐标。
3-184
