操作手册Ⅱ 1-22 1-2-5 图像识别装置（ VCS ）的构造 通过组合各LED照明，及调整亮度，形成多种多样的照明图案，可制作出适应于识别对象 （引脚、球形、元件外形）的照明图案。 所照射出的识别对象通过设置在下部的VCS摄像机拍摄并进行图像处理。 反射/同轴照明 ：QFP、SOP等引脚元 件 侧面照明 ：BGA、CSP等球形元件 透射照明 ：外形识别元件 ① LED基板(上层透射照明) ② LED基板(下层透射照明) ③ LED…
操作手册Ⅱ
1-21

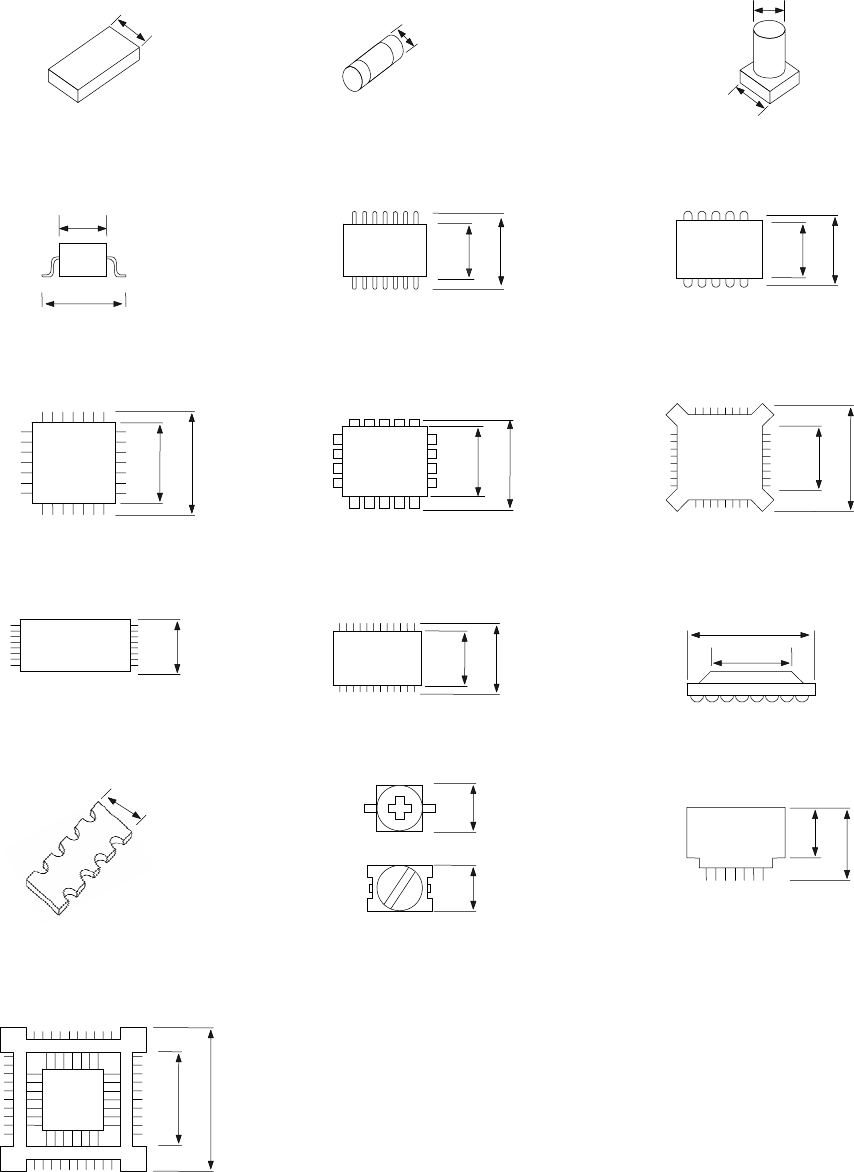

(3) 各种元件的最小元件宽度(Ｄ)
1）方型芯片 2）圆筒形芯片 3）铝电解电容
4） SOT 5）SOP 6） SOJ
7）QFP 8）PLCC 9） BQFP
10）TSOP 11）TSOP2 12）BGA
13）网络电阻 14）微调电容 15）单向引脚连接器
16）鸥翼式插座、J 引脚插座
A D
A
D
W
D
A
D = A
A
D
A
D
A
D
A
D
A
A
D = A
A
D
A
D
A
D
A
D = A
D
A
A
D = A + 0.5mm
A
D = A
操作手册Ⅱ
1-22

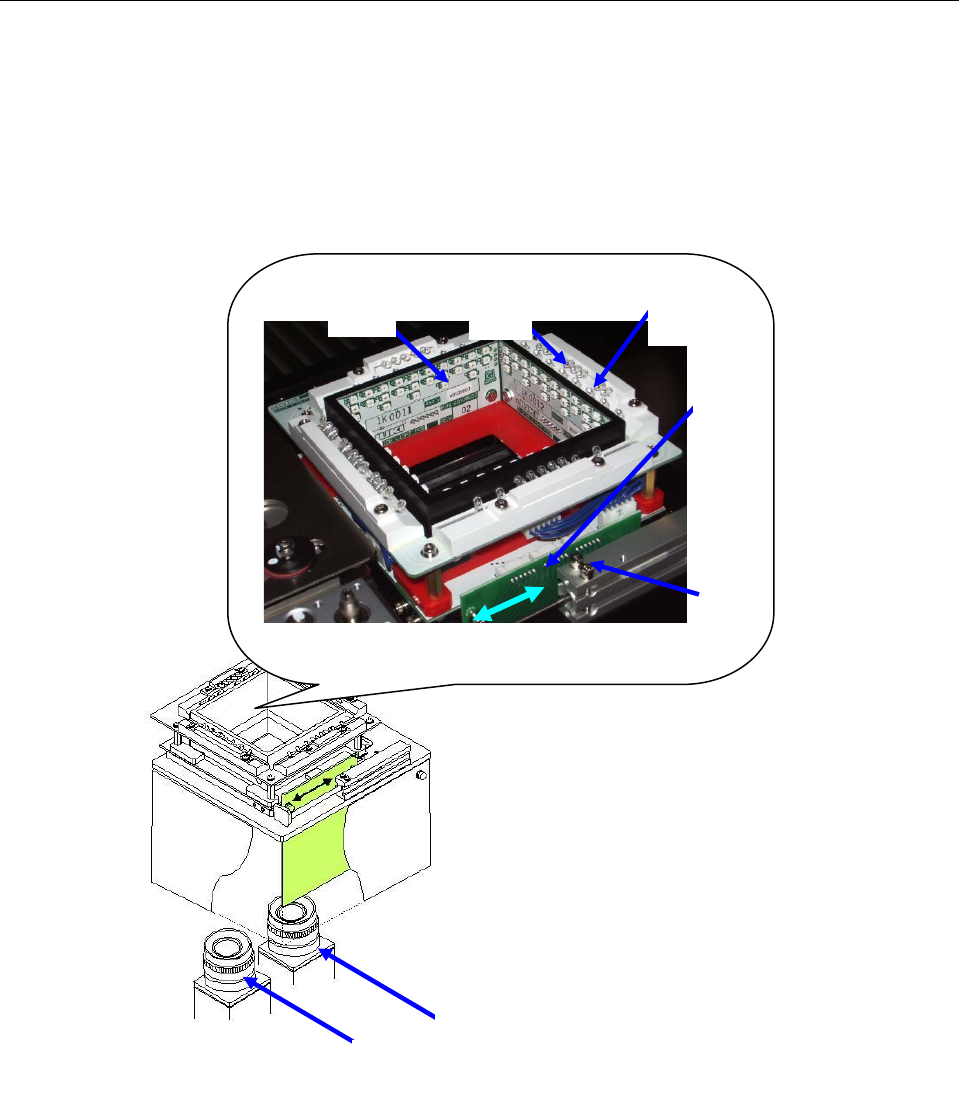

1-2-5 图像识别装置（VCS）的构造
通过组合各LED照明，及调整亮度，形成多种多样的照明图案，可制作出适应于识别对象
（引脚、球形、元件外形）的照明图案。
所照射出的识别对象通过设置在下部的VCS摄像机拍摄并进行图像处理。
反射/同轴照明 ：QFP、SOP等引脚元件
侧面照明 ：BGA、CSP等球形元件
透射照明 ：外形识别元件
① LED基板(上层透射照明)
② LED基板(下层透射照明)
③ LED基板(侧面照明)
④ LED基板(同轴照明)
⑤ VCS摄像机(标准：54mm)
⑥ VCS高分辨率摄像机(选购件：27mm)
⑦ 汽缸(仅在选项时增加)
②
①
③
④
⑦
⑥
⑤
操作手册Ⅱ
1-23
1-3 对象元件及元件包装
(1) 适用元件尺寸 单位：mm
KE-3010 KE-3020V /3020VR
MNVC
（KE-3010 为选购项）
LNC60
※根据元件尺寸可吸取
的吸嘴，吸取元件数不同
（注 2）（注 4）（注 13）
0.4×0.2～□33.5 或 对角线长度 47mm -
激光识别
FMLA
(仅 KE-3020VR)
- 1.0×0.5～□33.5 -
反射 -
□3.0～□50.0
（注 1）
□3.0～□33.5
（注 1）（注 14）
标准摄像机
（视野 54mm）
透过 -
□3.0～□50.0
（注 1）
□3.0～□6.0
（注 1）
反射
-
1.0×0.5～□24.0
（注 2）（注 12）
1.0×0.5～□20.0
（注 2）（注 12）（注 15）
图像统一识别
（注 2）（注 9）
高分辨率摄像机
（视野 27mm）
透过 -
□3.0～□24
（注 2）
□3.0～□6.0
（注 2）
反射 -
最大：
50×150（1×3 分割时）
□74（2×2 分割时）
未对应
标准摄像机
（视野 54mm）
透过 -
最大：
50×120（1×3 分割时）
（注 1）（注 7）
未对应
图像分割识别
（注 2）（注 6）
（注 9）
高分辨率摄像机
（视野 27mm）
反射 -
24×72（1×3 分割时）
□48（2×2 分割时）
未对应
LNC60 0.08(0402 时)～T
FMLA
(仅 KE-3020VR)
- 0.3～T -
CDS 0.4～T（注 5）
VCS 统一识别 -
FMLA 0.1～T
0.08～T
CDS 0.4～T（注 5）
因机型规格不
同
最大高度不同
SC（T=6mm）
NC（T=12mm）
HC（T=20mm）
EC（T=25mm）
VCS 分割识别 -
FMLA 0.1～T
未对应
KE-3010 KE-3020V /3020VR
MNVC
（KE-3010 为选购项）
LNC60 0.65 以上 -
激光识别
FMLA
（仅 KE-3020VR）
- 0.65 以上 -
标准摄像机 - 0.38～2.54
引脚间距
VCS 识别
高分辨率摄像机 - 0.20～2.54
LNC60 1.00～1.27 -
激光识别
FMLA - 1.00～1.27 -
标准摄像机 - 1.00～3.00
球间距
VCS 识别
高分辨率摄像机 - 0.25～2.00
标准摄像机 - φ0.4～φ1.0
球径 VCS 识别
高分辨率摄像机 - φ0.1～φ0.63
