操作手册Ⅱ 3- 3 制作生产程序 生产基板时，需 要制作生 产程序数据。 启动程序编辑后 ，可制作 和编辑生产程序 。 3-3-1 启动生产程序编辑 从下面的桌面画 面启动编 辑程序。 在启动编辑程序 后，制作 新程序时、或者 通过制作 新程序以外的途 径进入时 ，显示如下画面 。 · 制作新程序 时 3-6
操作手册Ⅱ
3-2-3 显示语言设置
在菜单条选项中选择“显示语言设置”后，将出现如下画面。
用户组级别为管理员以上方可执行这一功能。
◆各按钮的功能
①
设置语言转换按钮
按下功能条的
[
设置语言转换
]
按钮，显示出可以切换的语言。
使用中的语言以橙色显示。
②
更换
可以改变
[
设置语言转换按钮
]
的显示顺序。
③
设置显示语言
可以切换使用的语言。
④
确定
确定
[
设置语言转换按钮
]
的显示顺序。
⑤
取消
取消设置。
②
①
③
④
⑤
3-5
操作手册Ⅱ
3-3 制作生产程序
生产基板时，需要制作生产程序数据。
启动程序编辑后，可制作和编辑生产程序。

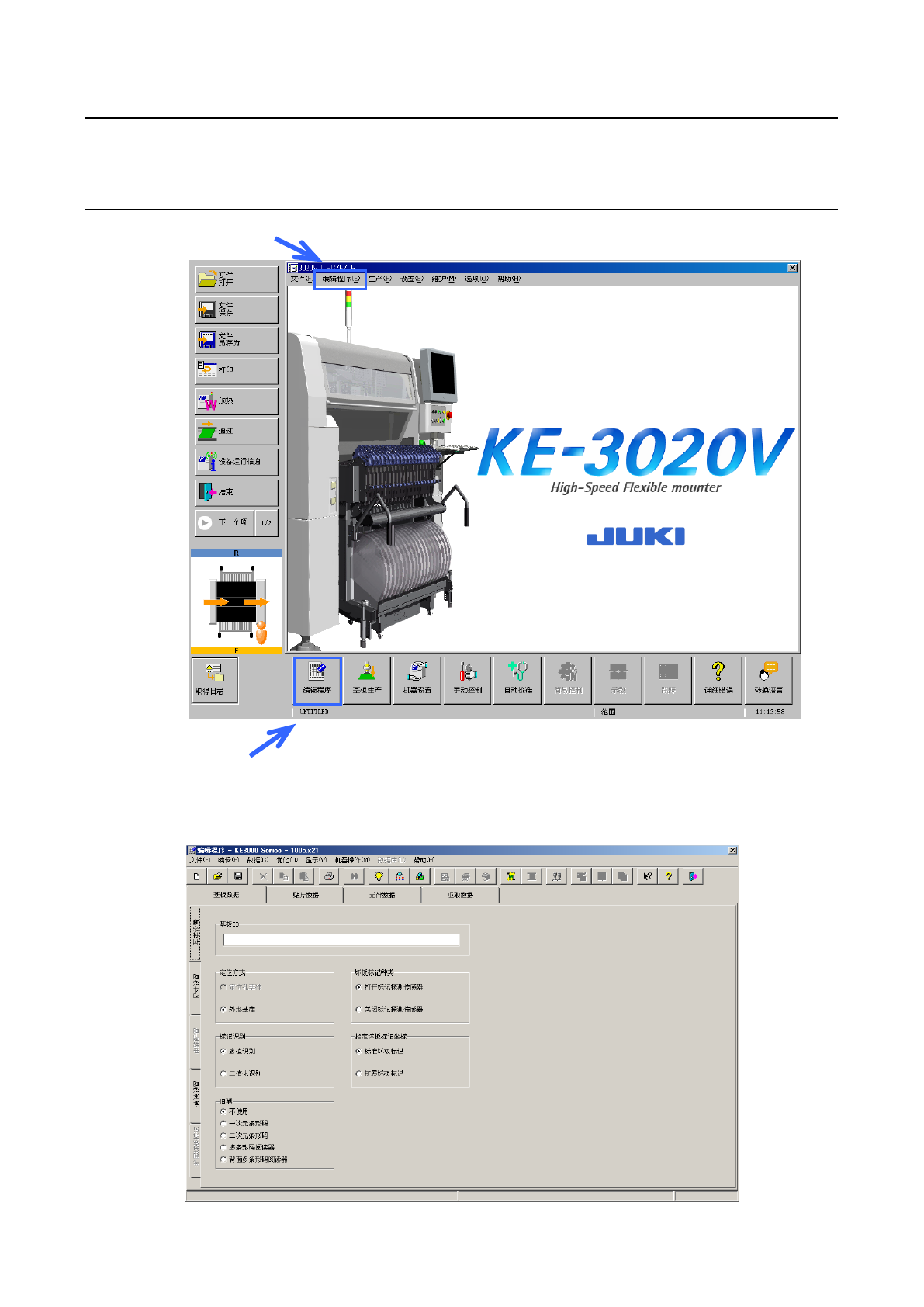

3-3-1 启动生产程序编辑
从下面的桌面画面启动编辑程序。
在启动编辑程序后，制作新程序时、或者通过制作新程序以外的途径进入时，显示如下画面。
·制作新程序时
3-6
操作手册Ⅱ
·不是制作新程序时
3-3-2 生产程序的制作步骤
生产程序由4个项目构成。
生产程序按照基板数据→贴片数据→元件数据→吸取数据的顺序来制作。
键盘输入的文字仅限半角英文和数字。
数据种类
内
容
基板数据 处理基板的外形尺寸和 BOC 标记的坐标位置等有关基板整体的数据。
贴片数据 处理贴片点的坐标和贴片元件名称等。
元件数据 处理元件的尺寸、包装方式等激光及图像定心时所需的数据。
吸取数据
处理带状供料器及管状供料器等元件供应位置的数据。
上一项目未完成时不能打开下一项目。
例)未完成“基板数据”时，不能打开“贴片数据”。
3-7
