操作手册Ⅱ
（2）示教画面
按功能栏的“示教”按钮，会显示坐标示教画面。
1)
选择装置
按下装置图标按钮，可切换在示教中所要使用的装置。
所切换的装置会移动到当前显示的坐标上。
摄像机
HMS
Head
坏板标记读入器
3-169
操作手册Ⅱ

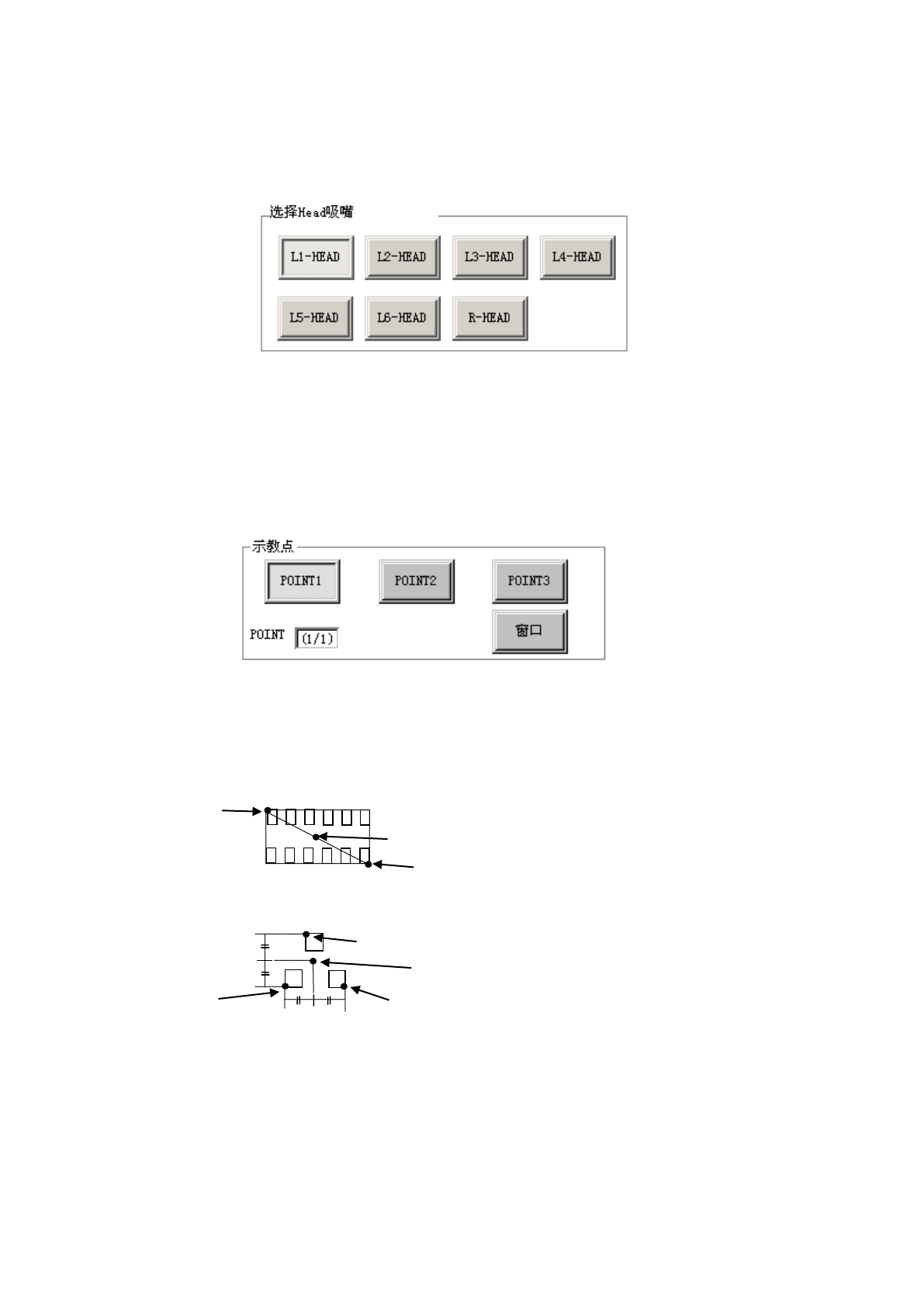

2)
选择
Head(Head)
吸嘴
要用 Head 进行示教时，选择此项。
在选择装置时选择 Head 装置，或选择 Head 吸嘴时选择 HEAD 编号后，
Head 会移动到当前显示的坐标上。(在 KE-3010 不能选择 R-HEAD)
3)
示教点
在使用摄像机进行示教时，选择此项。
可以选择 POINT1、POINT2、POINT3 及窗口。通常使用 POINT1 进行示教。请根据需要进行选
择。
如果有多个点时，单击[OK]按钮，可进入下一个点的示教。
当前的点数在[POINT]文本框里显示。
◆POINT1：取得当前位置作为示教坐标。
◆POINT2：指定 2 点，取此 2 点中央的坐标。
第 1 点
中央的坐标
第 2 点
◆POINT3：指定 3 点， X 坐标、Y 坐标都以最大值和最小值的中间值作为坐标。
第 1 点
中央的坐标
第 2 点 第 3 点
◆ 窗口： 取由四方形框包围中央的坐标。选择窗口后，将显示四方形框。操作 X、Y 8 个方向的
箭头按钮，首先调整左边和上边的位置，然后按下“OK”按钮。接着调整右边和下边的位
置，然后按下“OK”按钮，最后再按下“OK”按钮确定。
※在不能完全进入监视器
的大元件
(6mm 以上)的
示教时使用。
3-170
操作手册Ⅱ
4)
设置照明值
在进行标记数据示教时，要设置必要的相应设置。
使用当前的照明设置可以识别标记时，可以省略照明设置的操作。
当标记反射不良，标记识别不稳定时，请直接设置垂直、角度照明的光量。
5)
移动速度
可从低速、中速、高速 3 项中选择按 8 个方向的方向按钮移动轴时的移动速度。
6)
变速
勾选此项后，持续移动一定时间，速度会变为两倍速度，速度会加快。
7) Zoom
使用摄像机进行示教时，摄像机的映像会显示在画面上（叠加显示）。
勾选此项后，数字放大功能变为有效，可以放大显示映像。
关于数字放大功能
a) 功能概要
在操作选项中设置了“示教时放大数字”时，可在画面中放大显示摄像机拍摄的图像。
需要放大时，请勾选“Zoom”复选框。
取消勾选后，则恢复成通常的图像。
*有关设置数字放大功能的详细说明，请参见“操作说明书第 7 章 操作选项”。
b) 放大规格
可根据对象元件的外形尺寸，切换放大比例。
・选中放大４倍时：
长边尺寸为 2.25～1.11mm ，放大 2 倍显示。
长边尺寸为 1.10～0.01mm 时，放大 4 倍显示。
・未 选中放大４倍时：
长边尺寸为 2.25～0.01mm 时，放大 2 倍显示。
放大显示功能，在跟踪贴片坐标、跟踪吸取、编辑程序时吸取坐标的 XY 示教等场合均可使
用。
