操作手册Ⅱ ② 引脚、外形 设置时 对元件一部分进 行自动检 测，校正倾斜。 这时，要 设置检出方法及 检测角度 。 检出 方法 说明 外接中心 对元件从外侧进 行扫描， 自动检测出明亮 部分的外 接中心 引脚列中心 自动检测出引脚 列的中心 引脚 2 列中心 自动检测出 2 个引脚列的 各自中点， 将该 2 处的中点的 中央作为 元件 的中心 2 角 自动检测出 2 个角，将 2 个角的中点作为 元件的中 心 任意 1 点 用户直接指…
操作手册Ⅱ
检出方法
说明
1
边
自动检测元件的边的倾斜，进行校正
引脚
1
列
自动检测引脚列的倾斜，进行校正
引脚
2
列
从
2
个引脚列自动检测各中点，结合
2
点直线校正倾斜，使之平行
引脚
2
本
自动检测
2
个引脚前端坐标，结合
2
点直线校正倾斜，使之平行
2
角
自动检测
2
个角，结合
2
个角校正倾斜，使之平行
任意
2
点
校正倾斜，使用户指定的任意
2
点平行
④ 分割图像摄像 (分割识别时)
分割识别时，校正元件倾斜后，要对分割图像进行摄像。
之后，对摄像的图像进行合成，作为一个图像叠加显示。

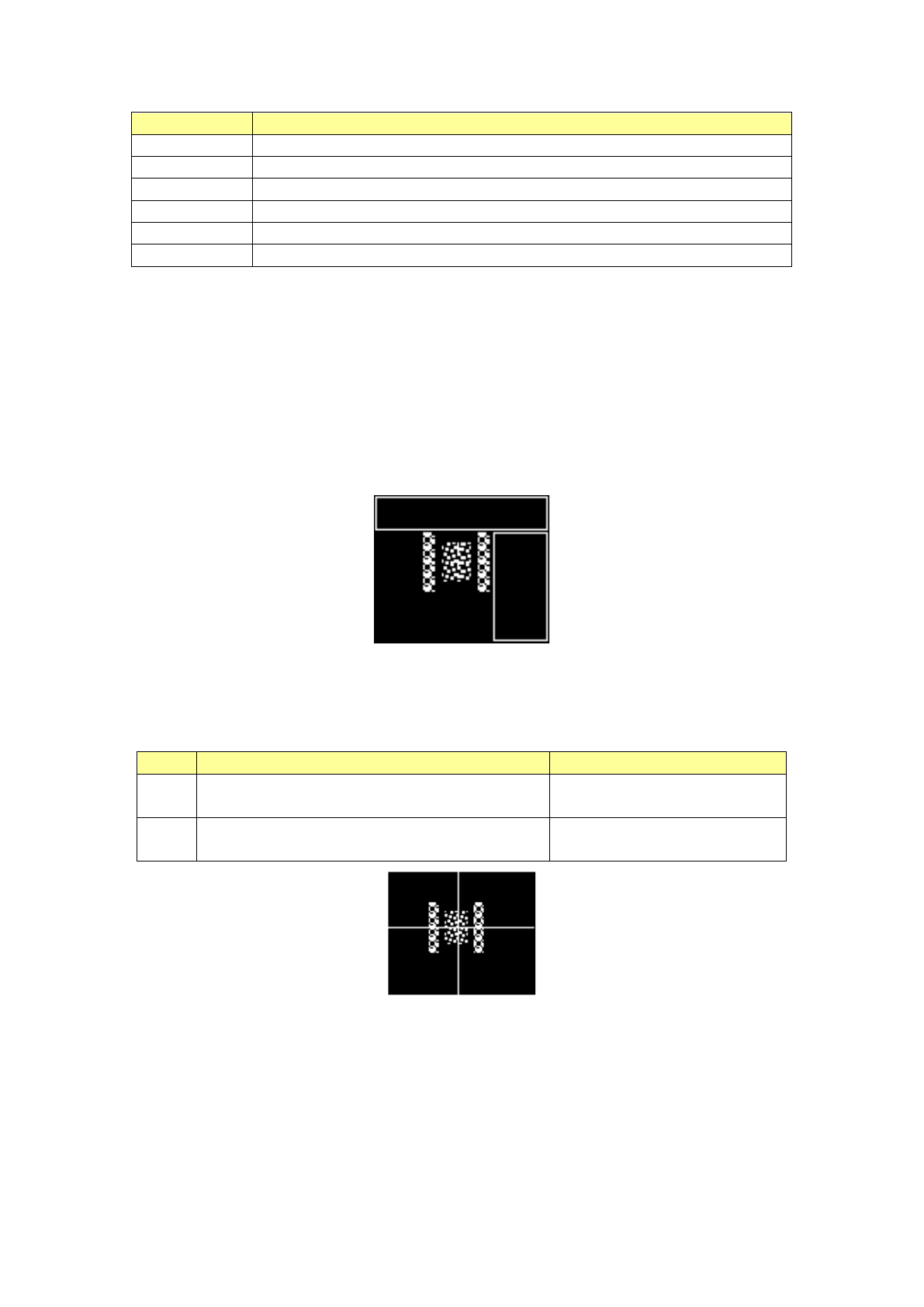

ｄ) 排除区域设置(BGA 元件)
如果电极以外有明亮的部分时，要指定排除区域。要指定排除区域时，需按追加按钮。
在 VCS 监视器上显示与元件外形相当的窗口框，指定排除区域（电极以外的明亮部分）。
按示教结束按钮，即结束排除区域的指定。
排除区域也可以是 0 个。
ｅ) 元件中心示教(通用图像元件)
① 设置球、land 时
将光标指定到元件的中心。元件的中心，可通过图像识别或手动进行指定。
元件中心的指定方法，根据元件中心设置(图像识别、手动)及光标形式(十字、窗口)的组合而不同。
图像识别
手动
十字
指定元件的左上及右下的球，取得各球的中心位
置。
将各球的中心位置的中间点作为元件的中心。
直接指定元件中心。
窗口
从设置的窗口框里的球的配置取得元件的中心。
将设置的窗口框的中心作为元
件的中心。
3-291
操作手册Ⅱ
② 引脚、外形设置时

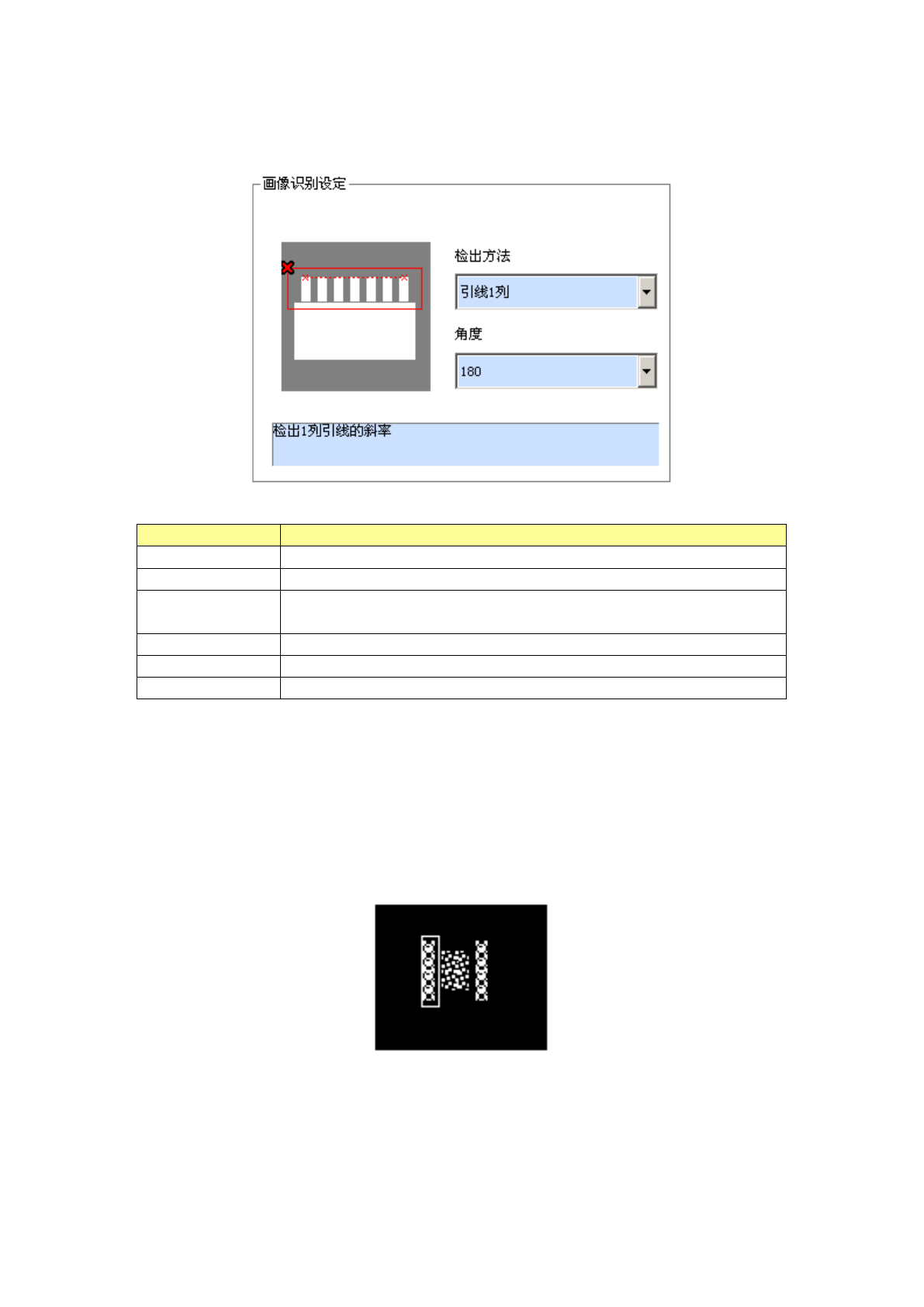

对元件一部分进行自动检测，校正倾斜。这时，要设置检出方法及检测角度。
检出方法
说明
外接中心
对元件从外侧进行扫描，自动检测出明亮部分的外接中心
引脚列中心
自动检测出引脚列的中心
引脚 2 列中心
自动检测出
2
个引脚列的各自中点，将该
2
处的中点的中央作为元件
的中心
2
角
自动检测出
2
个角，将
2
个角的中点作为元件的中心
任意
1
点
用户直接指定元件的中心
任意
2
点
将用户指定的任意
2
点的中央作为元件的中心
ｆ) 球区域设置(通用图像元件(球、land))
显示与元件外形相当的窗口光标。
对窗口示教，仅使同一直径的电极包含在窗口内部。
按追加按钮时，即显示与元件外形相当的窗口光标，进行区域设置。
按示教结束按钮时，即结束区域的追加。
必须要至少设置 1 个球区域。
3-292
操作手册Ⅱ

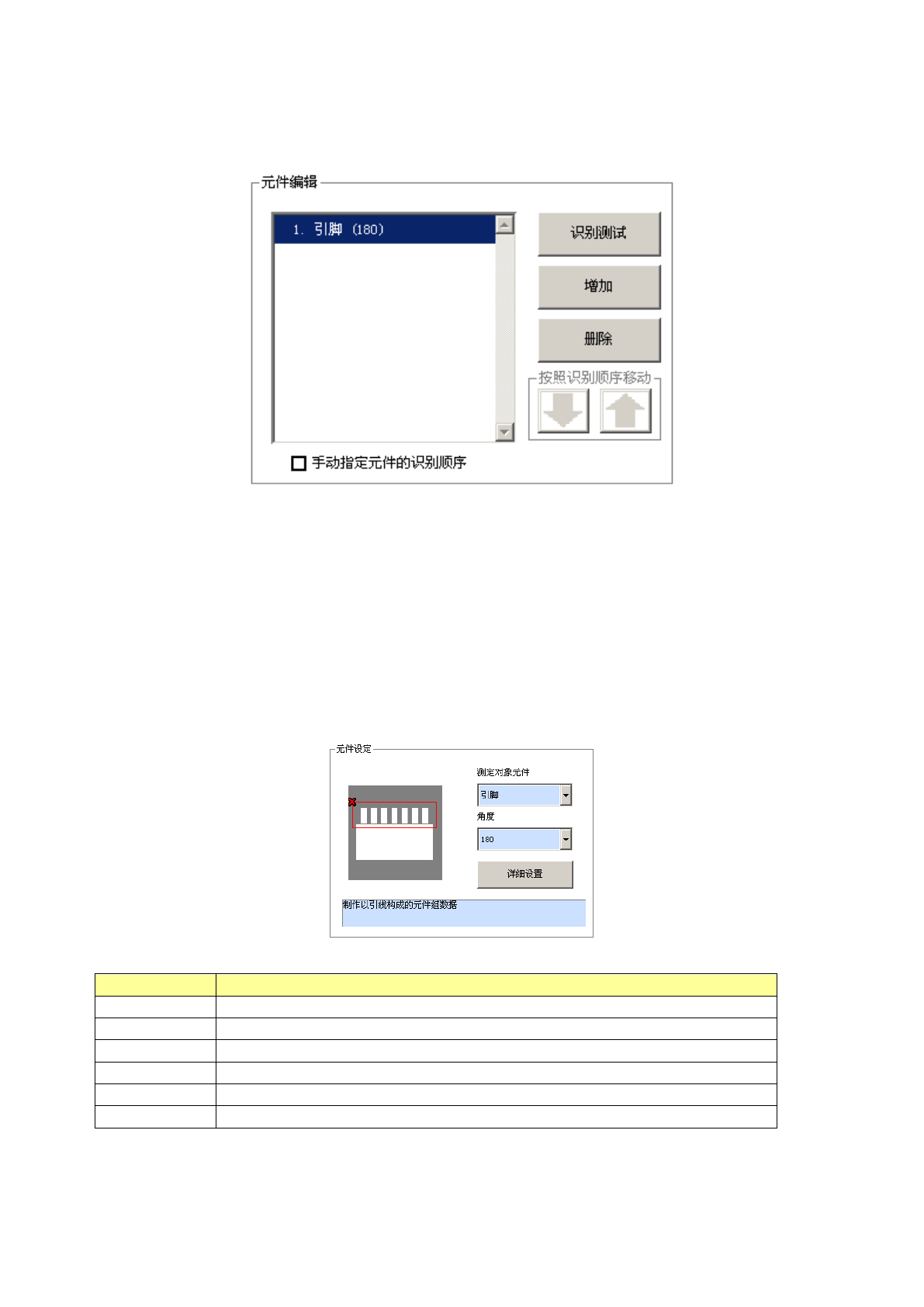

ｇ) 元件编辑(通用图像元件(引脚、外形))
进行多个元件组的追加、删除、识别顺序的设置。另外，也可进行识别测试。在元件编辑初始
状态下，会自动转移到元件设置画面。
① 要新追加元件组时，需按“增加”按钮。
对追加元件的类型、角度进行设置，追加元件组。另外，按下详细设置按钮时，会显示详
细设置对话框，可进行更加细致的设置。
② 要删除已有的元件组时，选择要删除的元件组，按[删除]按钮。
③ 要测试按当前的元件组设置可否进行识别时，按[识别测试]按钮。
④ 要变更元件组的识别顺序时，需勾选“手动指定元件的识别顺序”。
⑤ 要变更识别顺序时，选择要变更的元件组，按“按照识别顺序移动”的上下按钮。
元件组的位置会上下移动。
⑥ 结束所有元件组编辑后，请按下[示教结束]按钮。
元件类型
说明
引脚
制作由引脚构成的元件组数据
边
制作由边构成的元件组数据
角
制作由角构成的元件组数据
标记
制作由标记构成的元件组数据
重心
制作由用于决定粗位置的重心构成的元件组数据
用户定义
制作由用于方向检查的图像数据构成的元件组
