操作手册Ⅱ
(2) 执行 BOC 标记校准
执行后，如果有已设置 BOC 标记的生产程序，即执行 BOC 校准。
（识别所有电路的 BOC）
(3) 执行贴片基板面高度测量
执行后，贴片基板面高度测量中，会显示以下画面。
1) 状态
a) 跟踪模式
显示传送方法中设置的「手动」或「自动」。
b) 电路范围
显示执行高度测量的电路范围。
c) 贴片点范围
显示执行高度测量的贴片点范围。
d) 跟踪状态
「动作中」表示轴正在移动中。「停止」表示正在自动传送的暂停中。「停止」表示手动传送
或人为的停止状态。
「轴等待中」表示正在将轴移动到安全位置。「标记识别中」表示正在识别 IC 标记。
e) 停止的剩余时间
进度条显示的是自动传送中的暂停剩余时间。
2） 贴片位置
a) 电路编号
测量中的电路／电路总数
b) 贴片角度
测量中的元件贴片角度
c) 步骤数
测量中的贴片数据编号
d) 贴片 ID
测量中的贴片 ID
e) 元件名
测量中的元件名
3) 设置贴片坐标
显示贴片前测量元件面高度的贴片点的贴片坐标。
4) 照明设置
选择显示贴片点时使用的 OCC 照明。
5) 全体跟踪位置
随着测量进度，位置依次逐个推进。
停止中，可向前、向后推进自由移动此滑动条。
3-246
操作手册Ⅱ
3-5-4-4 BOC 标记
此功能用于确认生产程序的编辑内容。
识别 BOC 标记时的识别坐标实测值被储存起来，反映在贴片数据示教时的坐标修正值中。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
（1）识别 BOC 标记

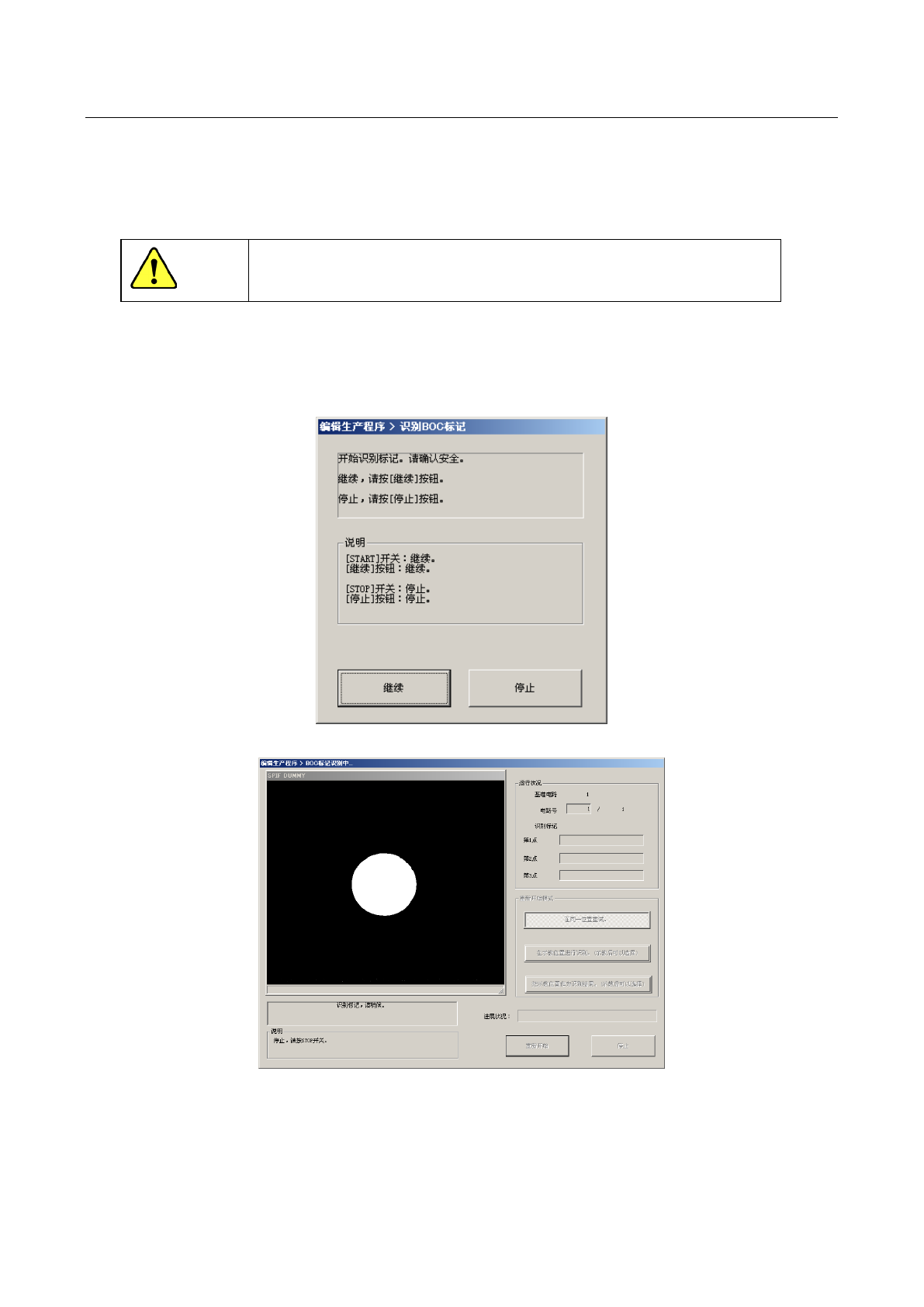

从菜单栏中选择“机器操作”/“BOC标记”，则会显示确认画面。
确认安全后，请按下<START>开关或“继续”按钮。
在执行过程中显示如下画面。
在左上部显示 OCC 拍摄的图像。
在进行 BOC 标记校准过程中，因某种原因需要停止时，请按下<STOP>开关。
运行停止后，返回到开始画面。
3-247
操作手册Ⅱ
1)
运行状况
●电路号
显示正在识别的电路号。(通常仅识别基准电路的 BOC)
●识别标记
显示当前运行点的动作状况。
2)
进展状况
以进度条显示总体个数中完成识别的比例。
3)
说明、重新开始模式
在执行中 BOC 标记识别失败时，会在画面的“说明”栏中显示提示信息，可以选择“重新开始模式”项目。
需要重新开始识别时，请选择重新开始模式。
要示教坐标，请按功能栏的“示教”按钮。
示教坐标前不能选择“在示教位置进行识别”、“把示教位置作为识别结果”这 2 项。
a) 在同一位置重试。
不改变当前的 OCC 位置，再次进行标记识别。
b) 在示教位置进行识别。
此项目在示教确定后方可选择。
在进行坐标示教的同一位置上，再次进行标记识别。
c) 把示教位置作为识别结果。
此项目在确认示教后方可选择。
把进行坐标示教的位置确定为 BOC 识别时的标记中心的实测值。
不进行标记识别操作。
◇ 选择后，需要再进行识别时，请按“重新开始”按钮。
按下[停止]按钮，即退出BOC标记识别画面，返回到编辑程序画面。
3-248
