操作手册Ⅱ 尺寸差别很大时 ，输出该 距离的差分。 边 角度 检测到角度错误 时的角度 差分。 5) 检查按钮 执行共面性检查 。 共面性检查中显 示如下画 面。 显示正在进行检 查的元件 内容／吸取位置 ，逐项显 示执行中的处理 内容。 6) 返回按钮 结束共面性检查 ，返回到 原来的画面。 7) 快捷键 在共面性检查画 面中，可 进行如下快捷键 操作。 键盘 操作面板 HOD 键 动 作 F4 － - 顶推供料器 F5 － PREV…
操作手册Ⅱ
以下，显示图像详细错误信息的内容。
显示
内容
元件识别次数合计
进行了元件识别的次数
页
显示图像识别信息编号
Head
信息
Head
号
元件名
元件数据的元件名
元件号
元件数据的编号
全局错误代码
实际的图像识别错误代码
结果
未加工的结果字符串
Ｘ
识别结果（相对于画面中心的Ｘ方向偏移量）
ＶＣＳ监视器的右方向为正
Ｙ
识别结果（相对于画面中心的Ｙ方向偏移量）
ＶＣＳ监视器的上方向为正
角度
识别结果（相对于画面中心的
Θ
方向偏移量）
ＶＣＳ监视器的逆时针方向为正
边
检测到错误的边（上
/
下
/
左
/
右）
不是监视器上显示的边，而是在图像数据中指定的 Top -View
（俯视）的边
引脚号
检测到错误的引脚号（１～）
引脚欠缺中指定的 Top-View
的逆时针旋转指定的引脚号。
如果有多个错误时，为最初检测到错误的引脚号。
如果是通用图像元件，则是从第１元件开始数的引脚（球）
号。
级别
引脚弯曲错误时，为相对于引脚间距的引脚弯曲量（％）。
球变形、球直径错误时，则为相对于球直径值的变形量（％）。
（
0.1%
单位）
引脚个数
实际检测出的引脚总个数
ＢＧＡ行
区域列元件中检测到错误的球的排列号。不根据图像数据，
而在ＶＣＳ监视器上显示
的行号。（ＶＣＳ监视器从上至下
从０开始连续排列的行号）。如果有多个错误时，为最初检
测到错误的球的行号。
ＢＧＡ列
区域列元件中检测到错误的球的排列号。不根据图像数据，
而在ＶＣＳ监视器上显示的列号。（ＶＣＳ监视器从左至右
从０开始连续排列的列号）。如果有多个错误时，为最初检
测到错误的球的列号。
引脚间距
导致引脚（球）间距错误的元件的实际引脚（球）间距。仅
输出检测到实际引脚（球）间距的元件。（
0.1um
单位）
外形识别元件详细错误
表示外形识别元件错误信息的５栏字符串。
XXYYY 的 XX 表示发生错误的位置，YYY 表示发生错误的
原因。
主要错误
通用图像元件（包含一部分ＢＧＡ元件）的主要错误代码。
次要错误
通用图像元件（包含一部分ＢＧＡ元件）的次要错误代码。
此次要代码表示具体的内部事件。
详细错误
通用图像元件（包含一部分ＢＧＡ元件）的详细错误代码
指定的电极
扩展引脚连接器元件中，根据图像数据指定的引脚根数
检测电极
扩展引脚连接器元件中，实际可识别的引脚的总根数
直径
球直径、检测到变形的球的实际球直径（0.1um 单位）
元件要素
通用图像元件中，导致错误的元件组的编号。
图像数据中定义的顺序即为元件组编号。
横拆分
分割识别间距（横方向），生产程序与实际移动的量不同时，
按与指定量的差进行输出。
纵拆分
分割识别间距（纵方向），生产程序与实际移动的量不同时，
按与指定量的差进行输出。
距离
通用图像元件中，元件组之间的距离在生产程序中与指定的
3-236
操作手册Ⅱ
尺寸差别很大时，输出该距离的差分。
边
角度
检测到角度错误时的角度差分。
5) 检查按钮
执行共面性检查。

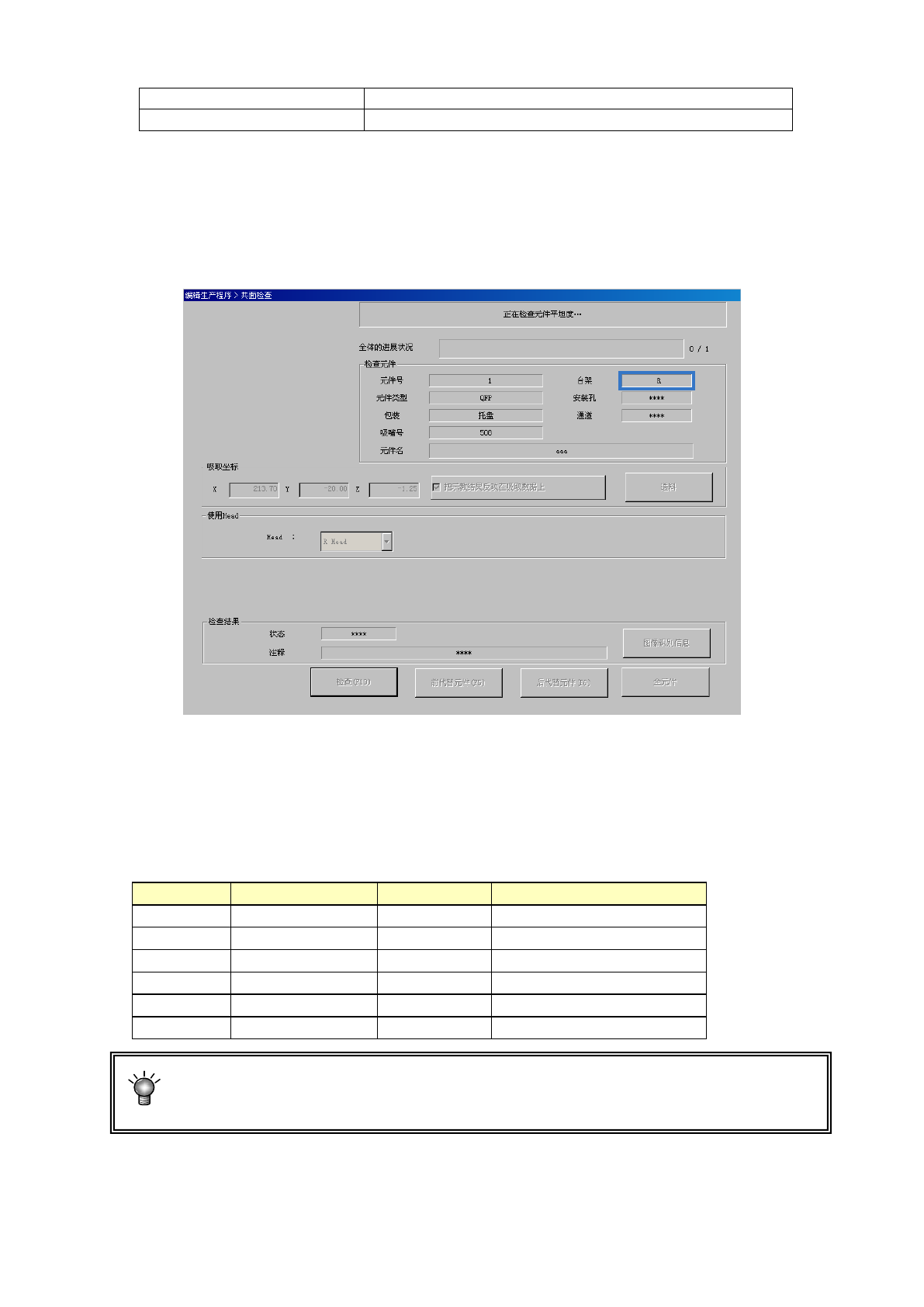

共面性检查中显示如下画面。
显示正在进行检查的元件内容／吸取位置，逐项显示执行中的处理内容。
6) 返回按钮
结束共面性检查，返回到原来的画面。
7) 快捷键
在共面性检查画面中，可进行如下快捷键操作。
键盘
操作面板
HOD 键
动 作
F4
－
-
顶推供料器
F5
－
PREVIOUS
前代替元件
F6
－
NEXT
后代替元件
F8
－
―
选择
Head
F10
－
ENTER
执行图像识别检查
ESC
－
CANCEL
返回
发生端子数错误时，请重新设置元件高度，或将曝光时间变更为 150～300。
发生共面错误、共线（平行）错误时，请使用其他元件检查，或调整判定值。
3-237
操作手册Ⅱ
3-5-4-3-3 检查速度
通过模拟动作对元件的吸取、识别、贴装时的 XYθ 偏移值进行检查，以判断生产程序的速度是否适
宜。
确认速度功能流程概要，请见下图。
(1) 确认速度的操作方法
确认速度操作概要
• 从菜单中选择 [确认速度] ，显示[确认速度] 画面。
• 在[确认速度] 画面上设置检查内容。
• 选择[检查]（[F10] 键）按钮，开始执行检查，检查结束后显示检查结果。
( 在 检查结果画面上选择 [确定]（[F9] 键）时：将该检查结果输入到元件数据里，并返回确认
速度画面。
( 在 检查结果画面上选择 [取消] （ESC 键）时：不输入检查结果，返回[确认速度]画面。
( 在 确认速度画面上，可以用“前代替元件”（[F5]键）、 “后代替元件”（[F6]键）向替代元件移动。
确认速度开始
设定条件
（对话框）
确认速度检查
将结果存入
生产程序
显示结果
（对话框）
结束
开始检查
确定
取消
3-238
