操作手册Ⅱ
2)
说明、动作模式

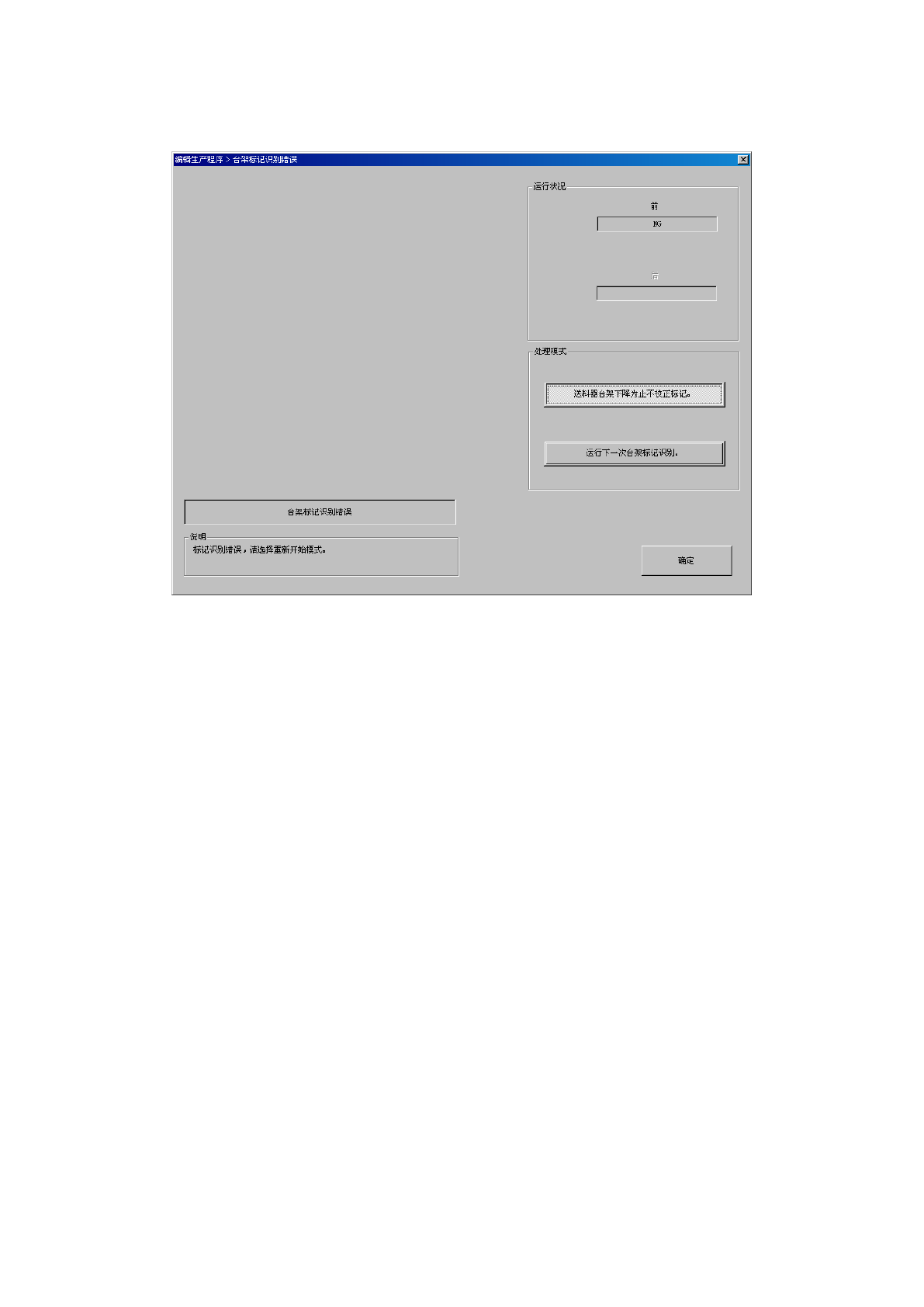

当识别台架标记失败，画面的“说明”栏显示提示信息时，可以选择“处理模式”的项目。
发生错误时，识别结果不会被记忆。
请选择在以后什么时间识别标记。
a)
供料器台架下降为止不校正标记（使用默认的位置）
将默认值适用于发生识别错误的台架的坐标，视为完成识别。
b)
进行下一次台架标记识别
将发生识别错误的台架作为未识别处理。因此，不能校正台架标记。
下一次需要校正台架标记时，必须再次进行识别操作。
◇选择后，请按下“确定”按钮，结束识别操作。
在进行前后连续识别时，若有未识别的台架，识别操作会继续进行。
3-254
操作手册Ⅱ
3-5-4-7 跟踪
3-5-4-7-1 贴片位置
通过摄像机跟踪贴片位置。确认监视器中显示的贴片位置，当输入坐标不准确时，可通过示教进
行修正。
(1)
设置条件

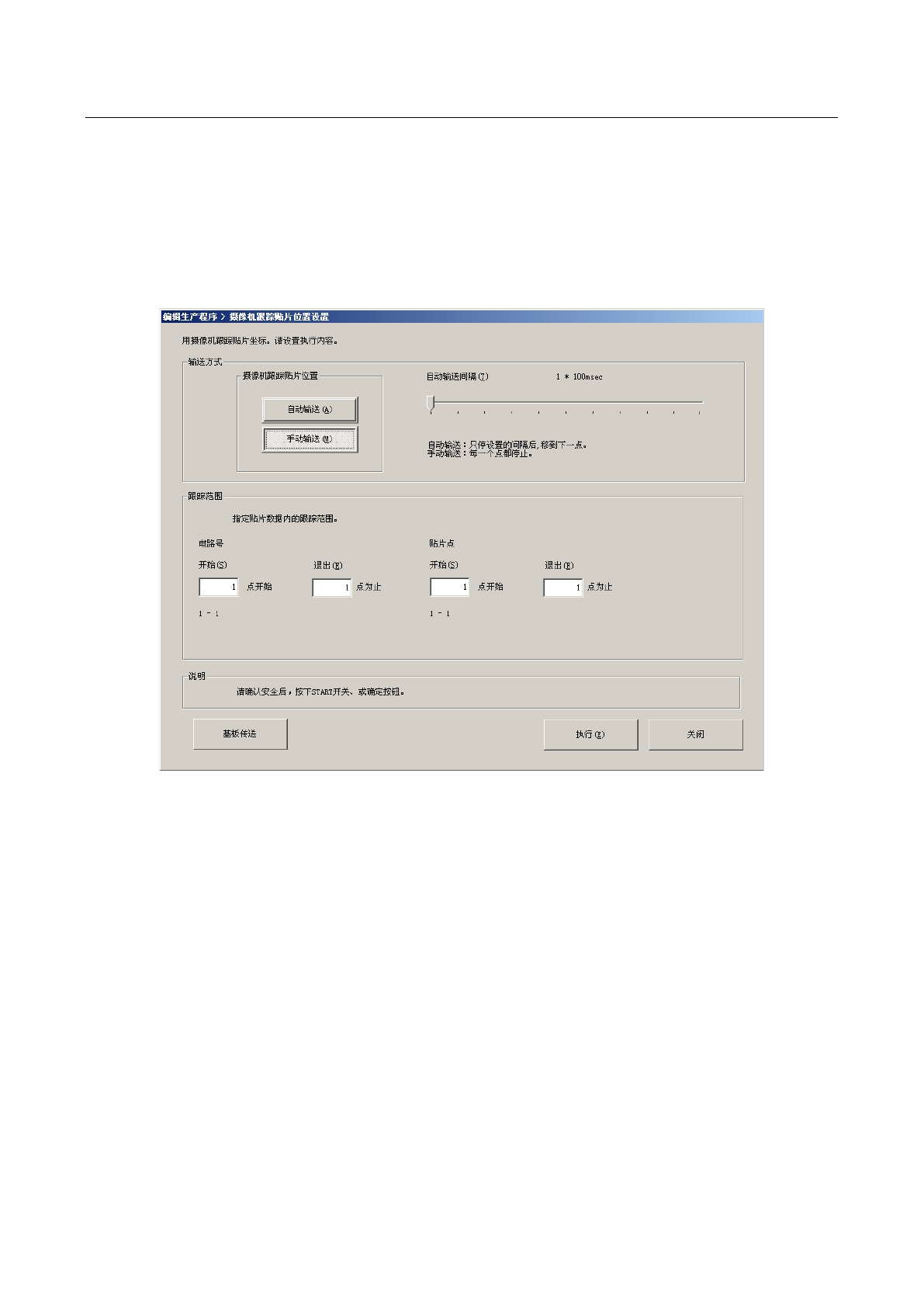

从菜单栏中选择“机器操作”/“跟踪”/“贴片位置”后，显示如下画面。
1)
输送方式
a)自动输送
以一定的间隔，依次用摄像机捕获贴片位置。按以下的“自动输送间隔”设定的时间停止，
经过该设定的时间后移动到下一点。
●自动输送间隔：调整停止间隔。可设定的范围为0.1秒（100ms）～20秒。
b)手动输送
在毎一点贴片位置停止。保持停止状态，直至用户操作。
在贴片位置摄像机跟踪画面中，按下“Previous”按钮时返回到前一个贴片点，按下
“Next”按钮或<START>开关时，则会移动到下一个贴片点。
3-255
操作手册Ⅱ
2)
跟踪范围
选择执行跟踪的电路号及贴片点。
输入跟踪范围是从贴片数据的第几点到第几点。默认为跟踪所有贴片点。
所有跟踪条件设置完毕，准备完成后，按下<START>开关或“执行”按钮。
按下“取消”按钮时，会返回原来的画面。
(2)
执行

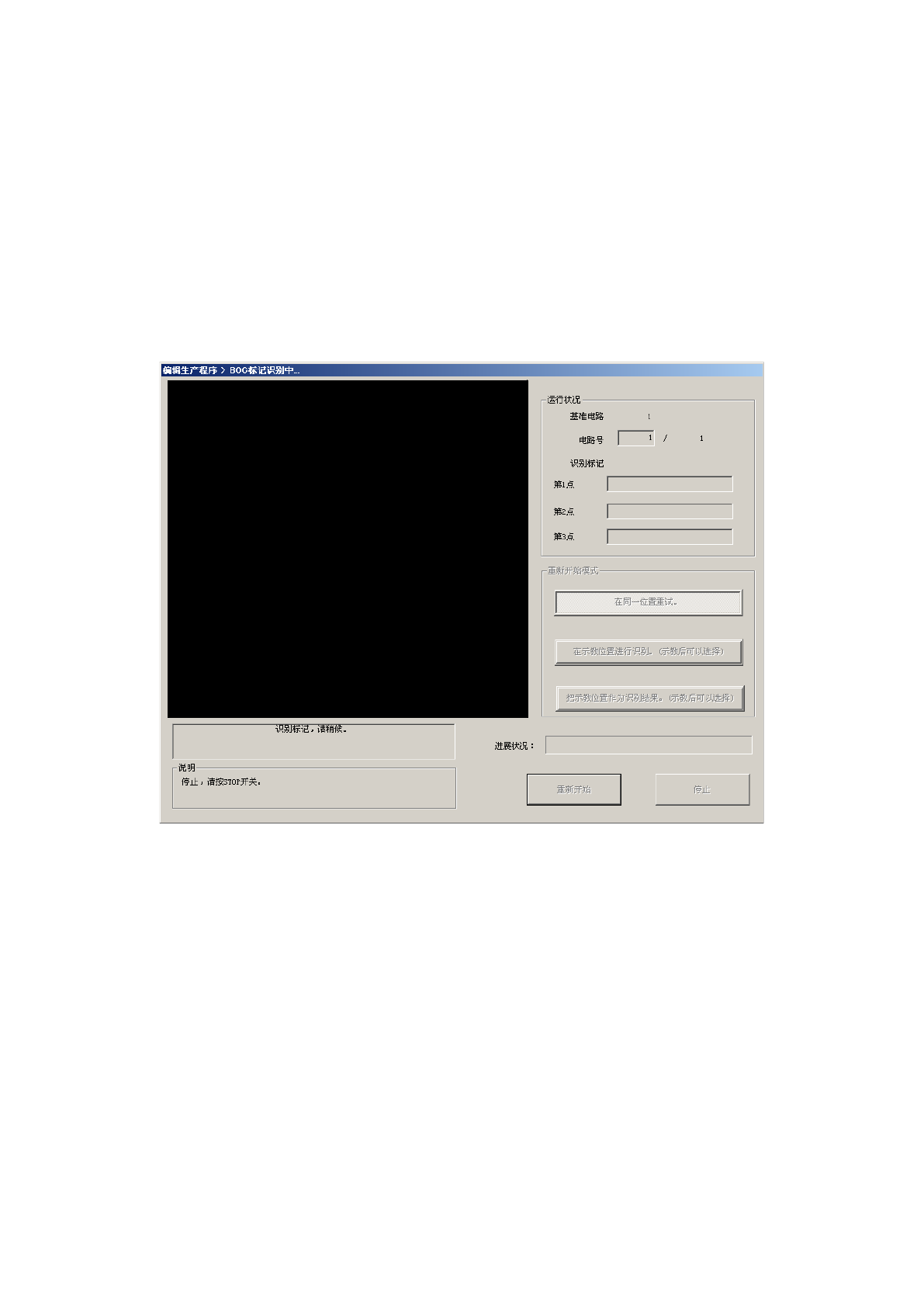

BOC
标记校准
执行后如果有设置好BOC标记的生产程序，为提高贴片位置的精度，将执行BOC校准。
(识别所有电路的BOC)
