操作手册Ⅱ 1-35 1-6 基本操作 1-6-1 画面构成示例 (1) 桌面 (2) 编辑程序画面 ⑧命令按钮 ① タイトルバー ② メニューバー ⑩ 简易事件 显示 ①标题栏 ② 菜单栏 ③下拉菜单 ④工具栏 ⑤ 作业范围 ⑥滚动条 ⑦状态栏 标题栏 菜单栏 ⑨功能栏
操作手册Ⅱ
1-34

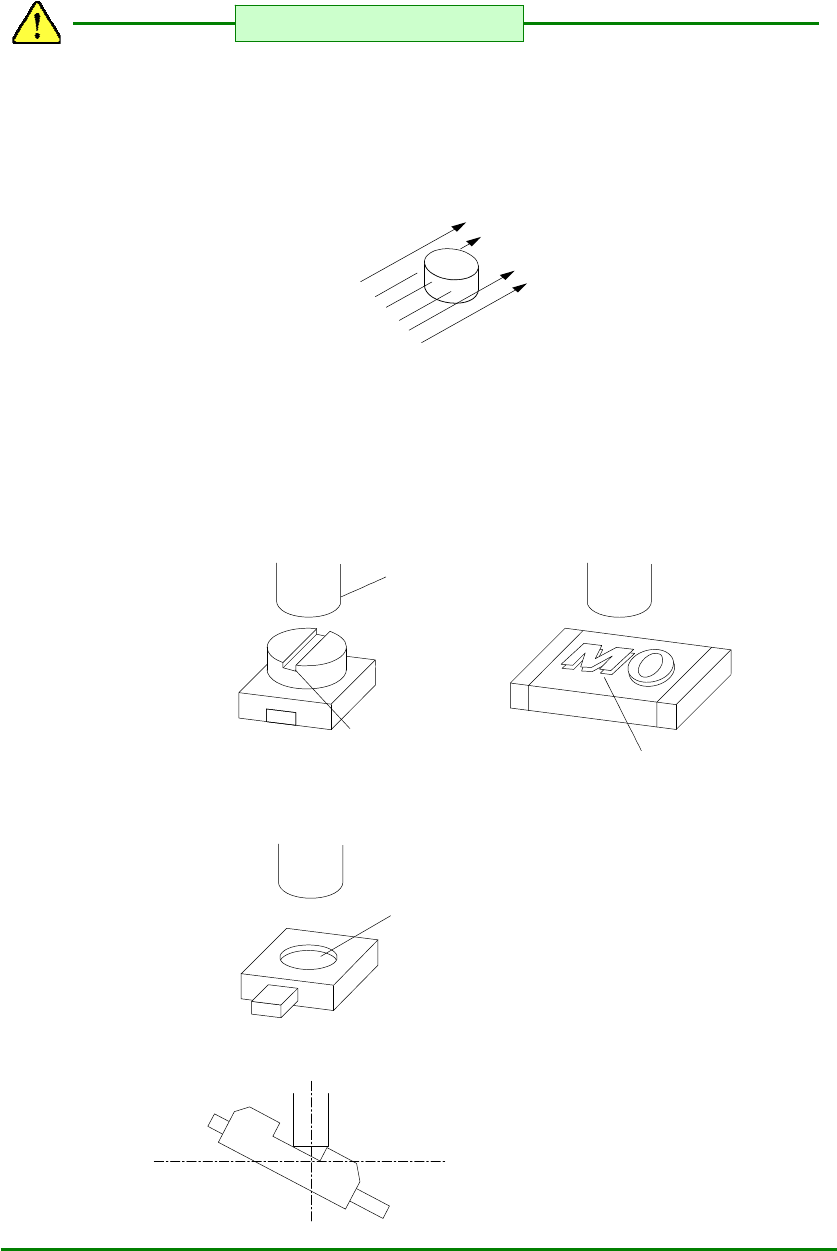

1） 圆筒形状元件，无法用激光校准识别角度。
当对这种形状的元件只进行 XY 方向识别，使用 LNC60 时，请选择专用“圆筒”形状元件。
2) 贴片元件上有凹凸或弯曲时，会影响吸取效果，造成吸取不良、精度不良，激光识别错误等。
(有时可通过改变吸嘴编号来处理。)
<吸取不良的例子>
激光识别
<精度不良的例子>
吸嘴
一字槽
凹面
阳文
注意
§
关于贴片元件形状
§
操作手册Ⅱ
1-35
1-6 基本操作

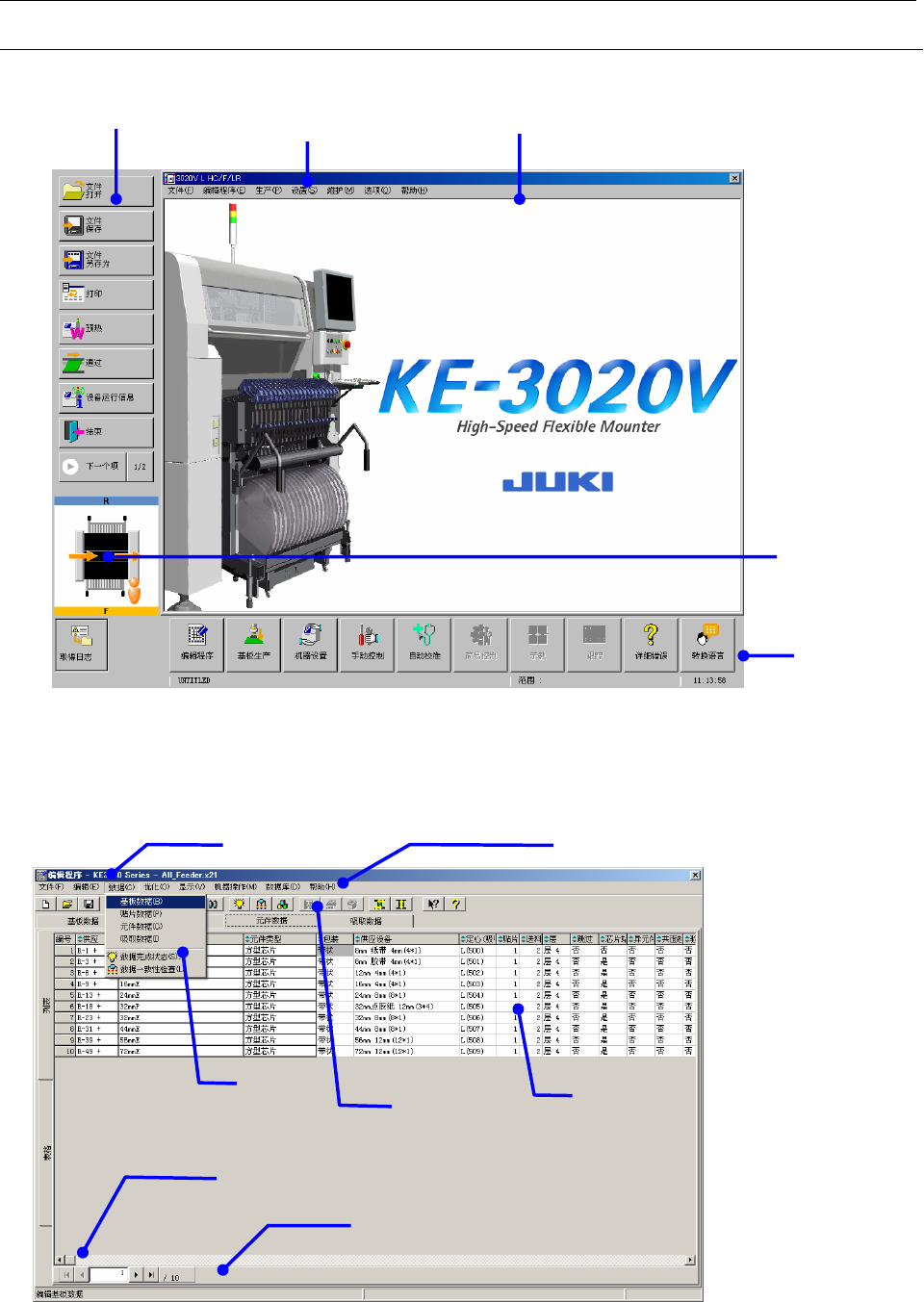

1-6-1 画面构成示例
(1) 桌面
(2) 编辑程序画面
⑧命令按钮
① タイトルバー
② メニューバー
⑩ 简易事件
显示
①标题栏
②菜单栏
③下拉菜单
④工具栏
⑤ 作业范围
⑥滚动条
⑦状态栏
标题栏
菜单栏
⑨功能栏
操作手册Ⅱ
1-36
1-6-2 菜单、命令、功能栏
本机可通过画面上的菜单、命令按钮、功能栏进行操作。
1-6-2-1 菜单的构成
菜单包括系统启动时显示的可在桌面上操作的主菜单，以及通过主菜单或命令按钮启动的子菜单。
共有如下菜单画面：
1. 桌面(主菜单)
2. 程序编辑
3. 生产
4. 机器设置
5. 手动控制
6. 自动校准
7. 装置运行信息
8. 机器自诊断功能
以下显示各个菜单的构成。
（1）桌面的菜单构成
文件(F) 程序编辑(E) 生产(P) 设置(S) 维护(M) 选项(O) 帮助(H)
帮助
关于程序…
变更用户组…
设置用户环境…
操作选项…
修理工程师…
设置命令键…
显示语言设置…
环境设置…
区域设置…
调整日期和时间 …
预热…
通过…
机器自动校准…
机器管理信息…
设置机器控制参数…
MS 参数设置…
设置维护日志…
机器自诊断…
机器设置…
手动控制…
基板生产…
试打…
空打…
FCS
生产程序编辑…
*1「设置命令按钮」，对于「维护」级别以下的用户不显示。
*2「显示语言设置」，对于「程序员」级别以下的用户不显示。
新建(N) Ctrl+N
打开(O
)… Ctrl+O
保存(S
) Ctrl+S
另存为(A
)…
文件管理(资源管理器)…
生产程序初始文件夹…
打印机设置…
打印…
控制数据管理…
设备信息的取得和保存…
硬件安全拆卸…
退出(X)
