Test Research, Inc. TR7700Q E User Gu ide – S o f twar e 12 圖 12 ：增加參考 座標 – 步驟 2 步驟 4. 調整 CAD 方格大小至切齊元件 焊盤邊緣。 圖 13 ：增加參考 座標 – 步驟 3
Test Research, Inc.
TR7700QE User Guide–Software 11
步驟1. 選擇 頁籤。
步驟2. 在全圖中左鍵選擇一個元件的 CAD 方格後，拖曳到相對應的元件位置上。(所選擇的
元件 CAD 方格將顯示為青藍色)
圖 11：增加參考座標 – 步驟 1
步驟3. 點選滑鼠左鍵兩下 CAD 方格，系統將從全圖模式切換到所選擇的元件原圖模式。
Test Research, Inc.
TR7700QE User Guide–Software 12
圖 12：增加參考座標 – 步驟 2
步驟4. 調整 CAD 方格大小至切齊元件焊盤邊緣。
圖 13：增加參考座標 – 步驟 3
Test Research, Inc.
TR7700QE User Guide–Software 13

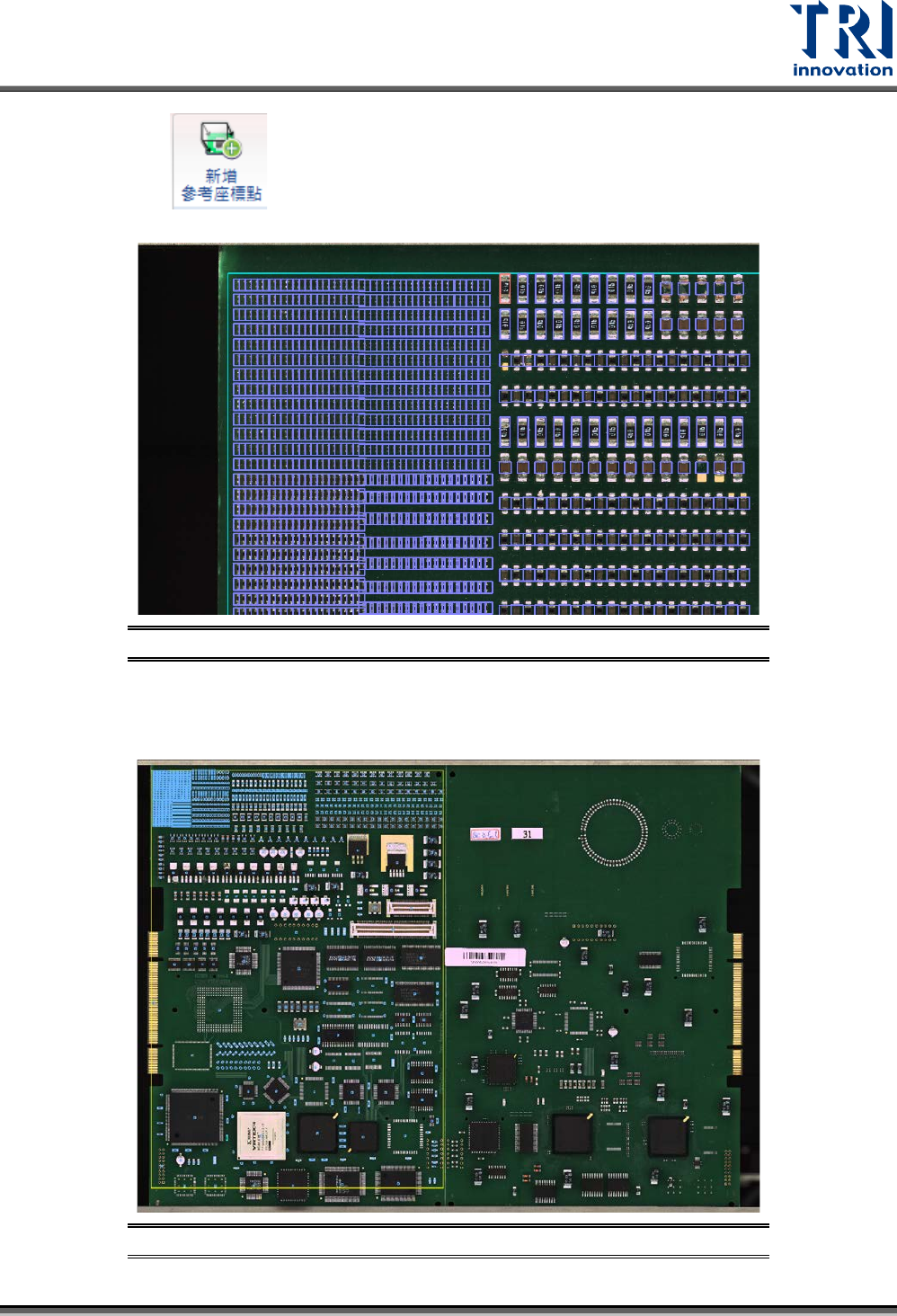

步驟5. 點選 來加入第一個參考座標點(或者直接左鍵點選 CAD 方格兩下)。 接著，
系統會自動切換回全圖模式，並且將設為參考座標的元件以橘色顯示。
圖 14：增加參考座標 – 步驟 4
步驟6. 在大圖中另外選擇兩顆元件，並重複步驟 1 到 5 去增加另外兩顆參考座標。
步驟7. 當完成 3顆參考座標的設定後，所有的 CAD 參考座標將顯示為青藍色，代表增加參
考座標的步驟已經完成，如下圖所示。
圖 15：增加參考座標 – 步驟 5
