1 Einleitung 1.4 Abkürzungen 16 Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021
1 Einleitung
1.4 Abkürzungen
Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021 15
1.4 Abkürzungen
Abkürzung Beschreibung
C&P Collect&Place
C&P20, CP20 Collect&Place-Kopf mit 20 Segmenten
CPP Collect&Pick&Place-Kopf
CPx Sammelbezeichnung für CPP, CP20, CP12 und/oder CP6
EGB Elektrostatisch gefährdete Bauelementegruppe
EMV Elektromagnetische Verträglichkeit
P&P Pick&Place
PPW Pipettenwechsler
SPS Smart Pin Support
SR Stationsrechner
TH TwinHead
ZV Zwischenverteiler
1 Einleitung
1.4 Abkürzungen
16 Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021
2 Kurzbeschreibung
2.1 Produktbeschreibung
Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021 17
2 Kurzbeschreibung
Smart Pin Support ermöglicht die automatisierte Positionierung von Pins auf der Hubtischplatte mit
Hilfe des Programmiersystems. Während des Downloads eines neuen Auftrags auf die Maschine
können so die Pins automatisch von der Maschine gesetzt werden.
2.1 Produktbeschreibung
Die Option "Smart Pin Support" ist für alle SIPLACE TX2/TX2i V2 ab Seriennummer TB072G
verfügbar.
Die Positionierung von Support-Pins auf der Hubtischplatte erfolgt mit Hilfe von SIPLACE Pro. In
SIPLACE Pro wird die Position der Support Pins wie in einer Bestückliste beschrieben. Diese Infor-
mationen werden zusammen mit der Rüstung an die Maschine geschickt. Die Maschine erkennt
die verfügbaren Support-Pins und setzt diese an die programmierten Positionen.
Die Support-Pins werden mit Hilfe von zwei Pin-Pickern versetzt. Diese Pin-Picker befinden sich
jeweils auf der rechten Seite der Kopfhalteplatten der Portale. Mindestens zwei spezielle Förderer
vom Typ "Smart Pin Magazin T5" (Pin-Feeder) stellen die Support-Pins bereit. Die Förderer
werden von der Software automatisch erkannt und dienen gleichzeitig als Tischmarken des
jeweiligen BE-Tisches.
Teile-Übersicht

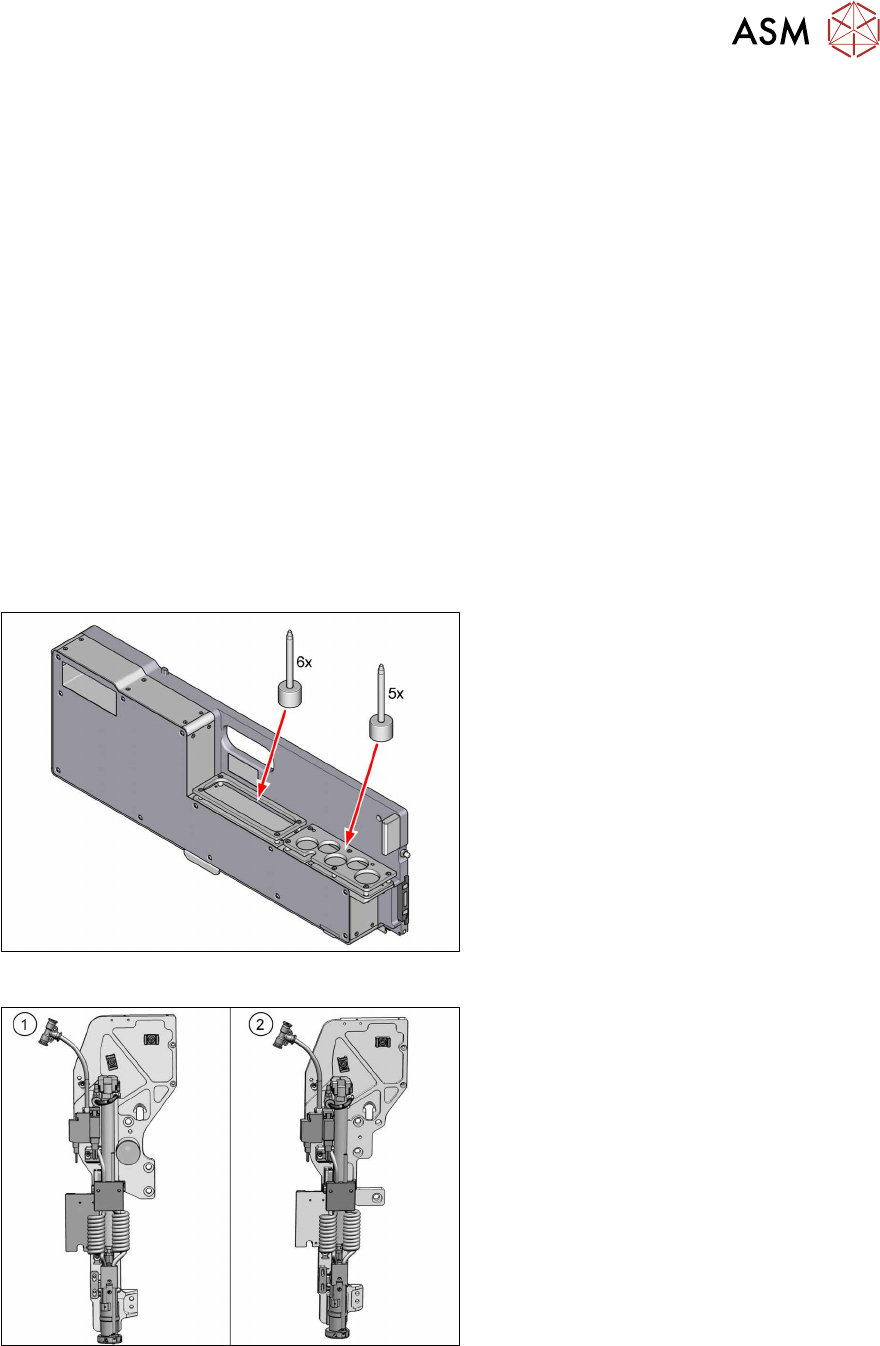

Abb.4: Pin-Feeder und Support-Pins
Pin-Feeder [00588322‑xx]
Mindestens ein Pin-Feeder wird auf jedem
BE‑Wagen in Spur 1 eingesetzt.
Support-Pins [03089582‑xx]
Jeder Pin-Feeder kann fünf Support-Pins
direkt bereitstellen. Darüber hinaus kann ein
Pin-Feeder bis zu sechs weitere Support-
Pins bevorraten.
Abb.5: Pin-Picker
1. Pin-Picker Portal 1
[03165096‑xx]
2. Pin-Picker Portal 2
[03164367‑xx]
