3 Einbau
3.4 Portal 2
Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021 35
3.4.3 Pin-Picker einbauen
Abb.41: Pin-Picker einsetzen
► Setzen Sie den Pin-Picker (Inkl. Seiten-
platte) auf das Portal.
HINWEIS!
Zentrierstifte
Der Pin-Picker hat zwei Zentrierstifte.
Positionieren Sie zuerst den unteren
Zentrierstift und erst dann den oberen.
Die Grundplatte des Pin-Pickers muss
ganz anliegen.
.
Abb.42: Pin-Picker befestigen
VORSICHT!
Reihenfolge beachten
Um Spannungen zu minimieren ziehen
Sie zuerst die Schrauben(1) bis(3)
an, danach erst die oberen Schrau-
ben(4).
.
► Befestigen Sie den Pin-Picker mit acht
Schrauben:
1. 1x M4x14, Inbus3,
Drehmoment2,9Nm, Loctite243
2. 3x M6x14, Inbus5,
Drehmoment10Nm, Loctite243
3. 2x M3x12, Inbus2,5,
Drehmoment1,3Nm, Loctite243
4. 2x M3x6, Torx10, Linsenkopf
[03119157‑xx]
Loctite243
Abb.43: Schlauch kürzen
► Nehmen Sie das T‑Stück ab und kür-
zen Sie den Schlauch(1) (4x2,5PUN)
des Pin-Pickers um 70mm, so dass
dieser eine Länge von 280mm hat.
3 Einbau
3.4 Portal 2
36 Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021

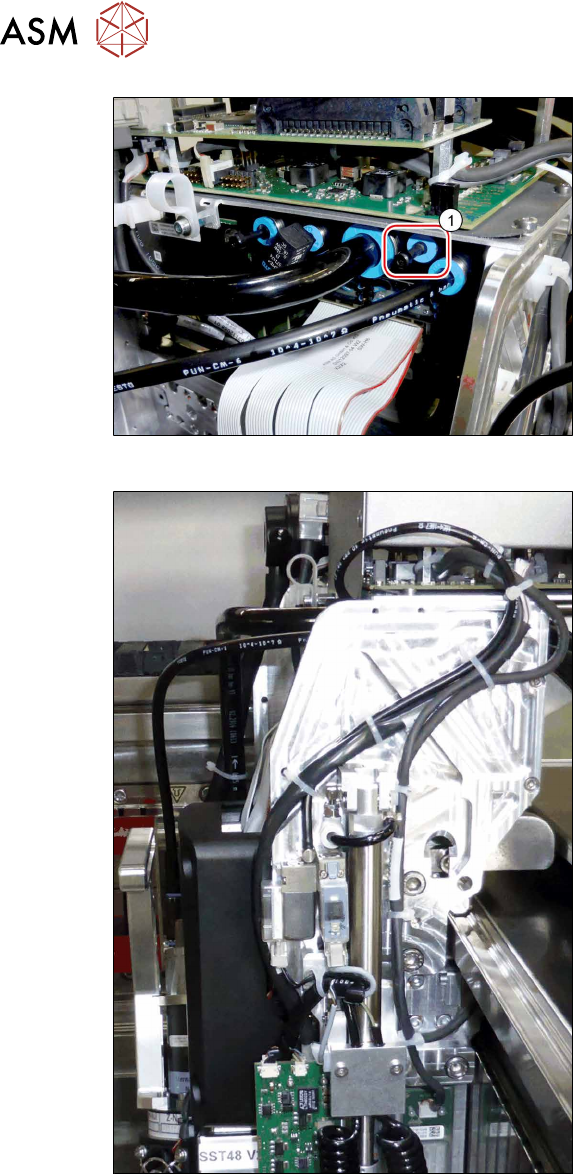

Abb.44: Blindstopfen entfernen
► Entfernen Sie den Blindstopfen(1) am
Pneumatikverteiler.
► Stecken Sie den Schlauch des Pin-
Pickers am Pneumatikverteiler an.
Abb.45: Kabelverlegung
► Stecken Sie das "Anschlusskabel SPS
TX V2" [03208588‑xx] am Kopfinter-
face (X13) an.
► Achten Sie auf die korrekte Kabelverle-
gung.
► Sichern Sie die Kabel und Schläuche
mit Kabelbindern.
3 Einbau
3.5 Smart Pin Magazin T5 (PinFeeder)
Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021 37

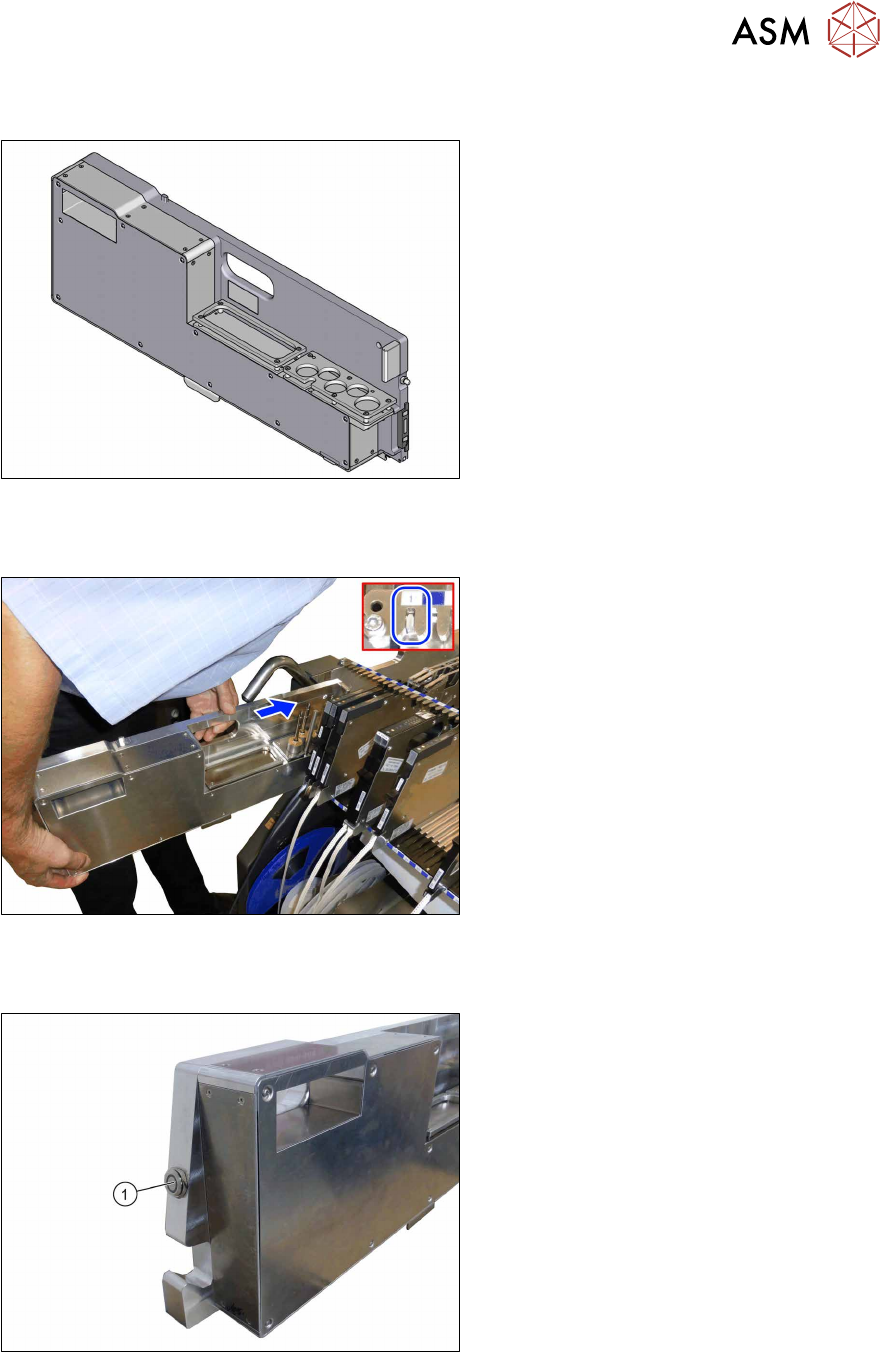

3.5 Smart Pin Magazin T5 (PinFeeder)
Abb.46: Pin-Feeder
Mindestens ein Pin-Feeder muss auf jedem
BE‑Tisch in Spur1 eingesetzt werden. Sie
können auch mehr als einen Pin-Feeder pro
BE-Tisch rüsten (bis einschließlich Spur25).
Die Pin-Feeder auf Spur1 müssen aufgrund
der Tischmarke auf den BE-Tischen verblei-
ben. Zusätzliche Pin-Feeder können, nach-
dem die Support-Pins abgeholt wurden, für
die Produktion wieder entfernt und durch
andere Förderer ersetzt werden.
Pin-Feeder stellen
Abb.47: Pin-Feeder rüsten
► Halten Sie den Pin-Feeder mit zwei
Händen und schieben Sie diesen auf
Spur1 in den BE-Tisch.
ð Der Pin-Feeder wird von der
Maschine automatisch erkannt, von
der Stationssoftware kalibriert. Der
Taster am Pin-Feeder leuchtet grün.
ð Werden Support-Pins benötigt, so
werden diese automatisch abgeholt
und platziert.
Pin-Feeder entnehmen
Abb.48: Pin-Feeder-Taster
► Drücken Sie den Taster(1) am Pin-
Feeder.
ð Der Pin-Feeder wird abgemeldet.
Der Taster leuchtet nicht mehr.
► Ziehen Sie den Pin-Feeder aus dem
BE-Tisch heraus.
