3 Einbau
3.3 Portal 1
26 Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021
3.3.3 Portal vorbereiten
Abb.17: Platinenabdeckung
► Entfernen Sie die fünf Befestigungs-
schrauben und nehmen Sie die
Platinenabdeckung(1) ab.
Abb.18: Abluftschlauch abziehen
► Lösen Sie die Kabelbinder(1).
► Ziehen Sie den Abluftschlauch oben
vom Schalldämpfer(2) und unten vom
Luftanschluss(3) zur Kühlung der
X‑Motorplatte ab.
Abb.19: Schalldämpfer demontieren
► Ziehen Sie den Schlauch(1) vom
Schalldämpfer(3) ab.
► Entfernen Sie die beiden Schrauben(2)
(Inbus2,5, M3x25) und nehmen Sie
den Schalldämpfer ab.
Achten Sie darauf die beiden Plättchen
nicht zu verlieren.
3 Einbau
3.3 Portal 1
Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021 27
Abb.20: Kühlung demontieren
► Entfernen Sie die beiden Schrauben
(Inbus2,5) und nehmen Sie den Luft-
anschluss(1) zur Kühlung der X‑Motor-
platte ab.
► Montieren Sie den neuen Luftan-
schluss(2) [03210185-xx] mit zwei
Schrauben (M3x14, Inbus2,5, Dreh-
moment 1,3Nm, Loctite241).
Abb.21: Platte demontieren
► Entfernen Sie die beiden Schrauben(1)
(M3x6, Linsenkopf, Torx10).
► Entfernen Sie die beiden Schrauben(2)
(M3x12, Inbus2,5).
► Entfernen Sie die drei Schrauben(3)
(M6x14, Inbus5) und nehmen Sie die
Seitenplatte(4) des X‑Halters ab.
3 Einbau
3.3 Portal 1
28 Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021

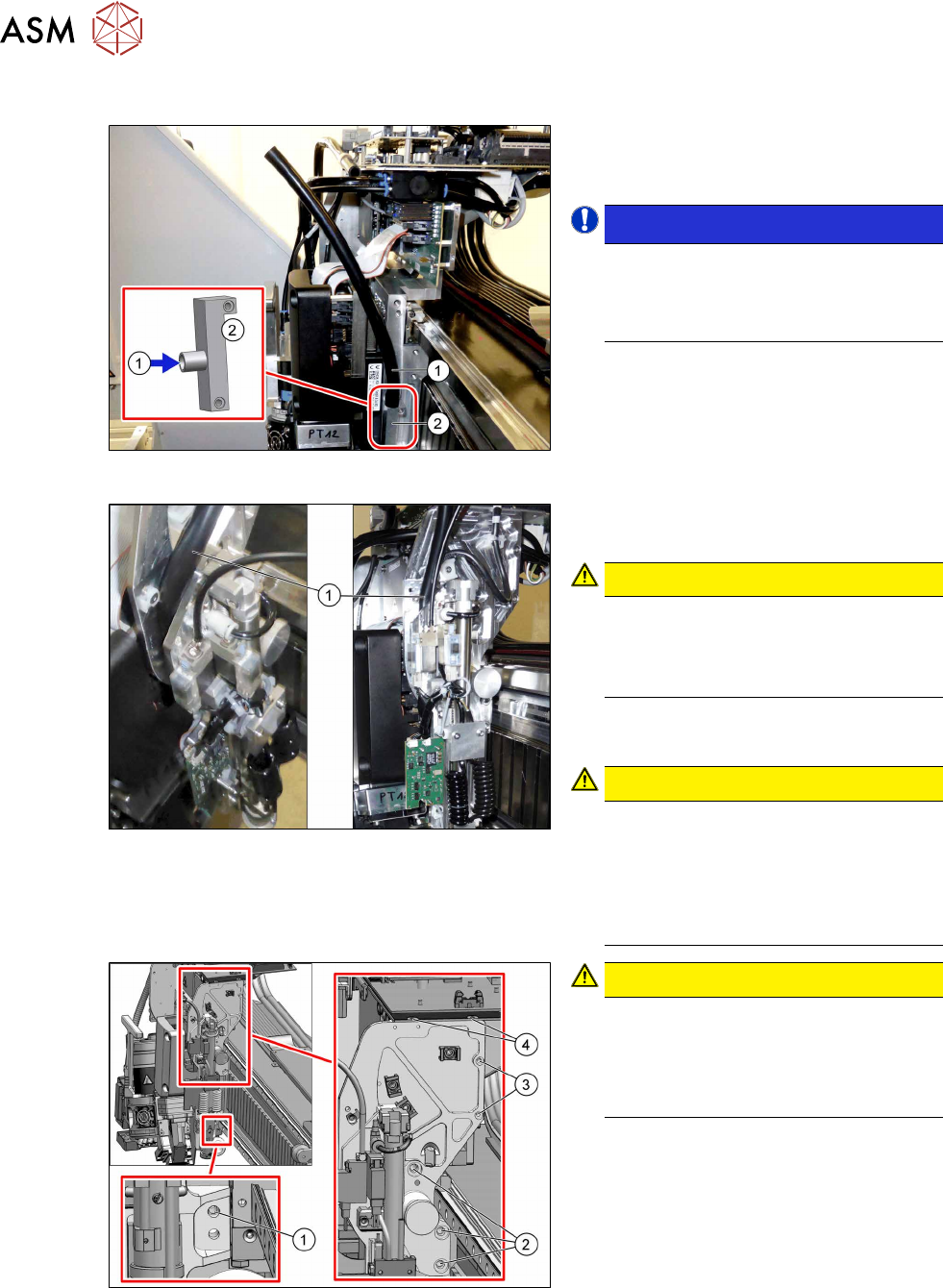

3.3.4 Pin-Picker einbauen
Abb.22: Schlauch aufstecken
► Stecken Sie den Schlauch(1) auf den
Luftanschluss(2) zur Kühlung der
X‑Motorplatte.
 HINWEIS!
Neuer Abluftschlauch für Portal 1
Benutzen Sie den Silikonschlauch aus
dem Nachrüstkit mit der Länge
310mm.
.
Abb.23: Schlauch einfädeln
► Fädeln Sie den Schlauch(1) durch den
Pin-Picker.
 VORSICHT!
Schlauch
Drücken Sie den Schlauch ganz nach
unten in den Pin-Picker.
Der Schlauch darf nicht geknickt sein.
.
► Setzen Sie den Pin-Picker (inkl. Grund-
platte) auf den X‑Halter.
 VORSICHT!
Zentrierstifte
Der Pin-Picker hat zwei Zentrierstifte.
Positionieren Sie zuerst den unteren
Zentrierstift und danach den oberen.
Die Grundplatte des Pin-Pickers muss
ganz anliegen.
.
Abb.24: Pin-Picker befestigen
 VORSICHT!
Reihenfolge beachten
Um Spannungen zu minimieren ziehen
Sie zuerst die Schrauben(1) bis(3)
an, danach erst die oberen Schrau-
ben(4).
.
► Befestigen Sie den Pin-Picker mit acht
Schrauben:
1. 1x M4x14, Inbus3
Drehmoment 2,9Nm, Loctite243
2. 3x M6x14, Inbus5
Drehmoment 10Nm, Loctite243
3. 2x M3x12, Inbus2,5
Drehmoment 1,3Nm, Loctite243
4. 2x M3x6, Torx10 [03119157‑xx]
Drehmoment 1,3Nm, Loctite243
