2 Kurzbeschreibung
2.1 Produktbeschreibung
Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021 17
2 Kurzbeschreibung
Smart Pin Support ermöglicht die automatisierte Positionierung von Pins auf der Hubtischplatte mit
Hilfe des Programmiersystems. Während des Downloads eines neuen Auftrags auf die Maschine
können so die Pins automatisch von der Maschine gesetzt werden.
2.1 Produktbeschreibung
Die Option "Smart Pin Support" ist für alle SIPLACE TX2/TX2i V2 ab Seriennummer TB072G
verfügbar.
Die Positionierung von Support-Pins auf der Hubtischplatte erfolgt mit Hilfe von SIPLACE Pro. In
SIPLACE Pro wird die Position der Support Pins wie in einer Bestückliste beschrieben. Diese Infor-
mationen werden zusammen mit der Rüstung an die Maschine geschickt. Die Maschine erkennt
die verfügbaren Support-Pins und setzt diese an die programmierten Positionen.
Die Support-Pins werden mit Hilfe von zwei Pin-Pickern versetzt. Diese Pin-Picker befinden sich
jeweils auf der rechten Seite der Kopfhalteplatten der Portale. Mindestens zwei spezielle Förderer
vom Typ "Smart Pin Magazin T5" (Pin-Feeder) stellen die Support-Pins bereit. Die Förderer
werden von der Software automatisch erkannt und dienen gleichzeitig als Tischmarken des
jeweiligen BE-Tisches.
Teile-Übersicht
Abb.4: Pin-Feeder und Support-Pins
Pin-Feeder [00588322‑xx]
Mindestens ein Pin-Feeder wird auf jedem
BE‑Wagen in Spur 1 eingesetzt.
Support-Pins [03089582‑xx]
Jeder Pin-Feeder kann fünf Support-Pins
direkt bereitstellen. Darüber hinaus kann ein
Pin-Feeder bis zu sechs weitere Support-
Pins bevorraten.
Abb.5: Pin-Picker
1. Pin-Picker Portal 1
[03165096‑xx]
2. Pin-Picker Portal 2
[03164367‑xx]
2 Kurzbeschreibung
2.1 Produktbeschreibung
18 Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021
2.1.1 Konfigurationen

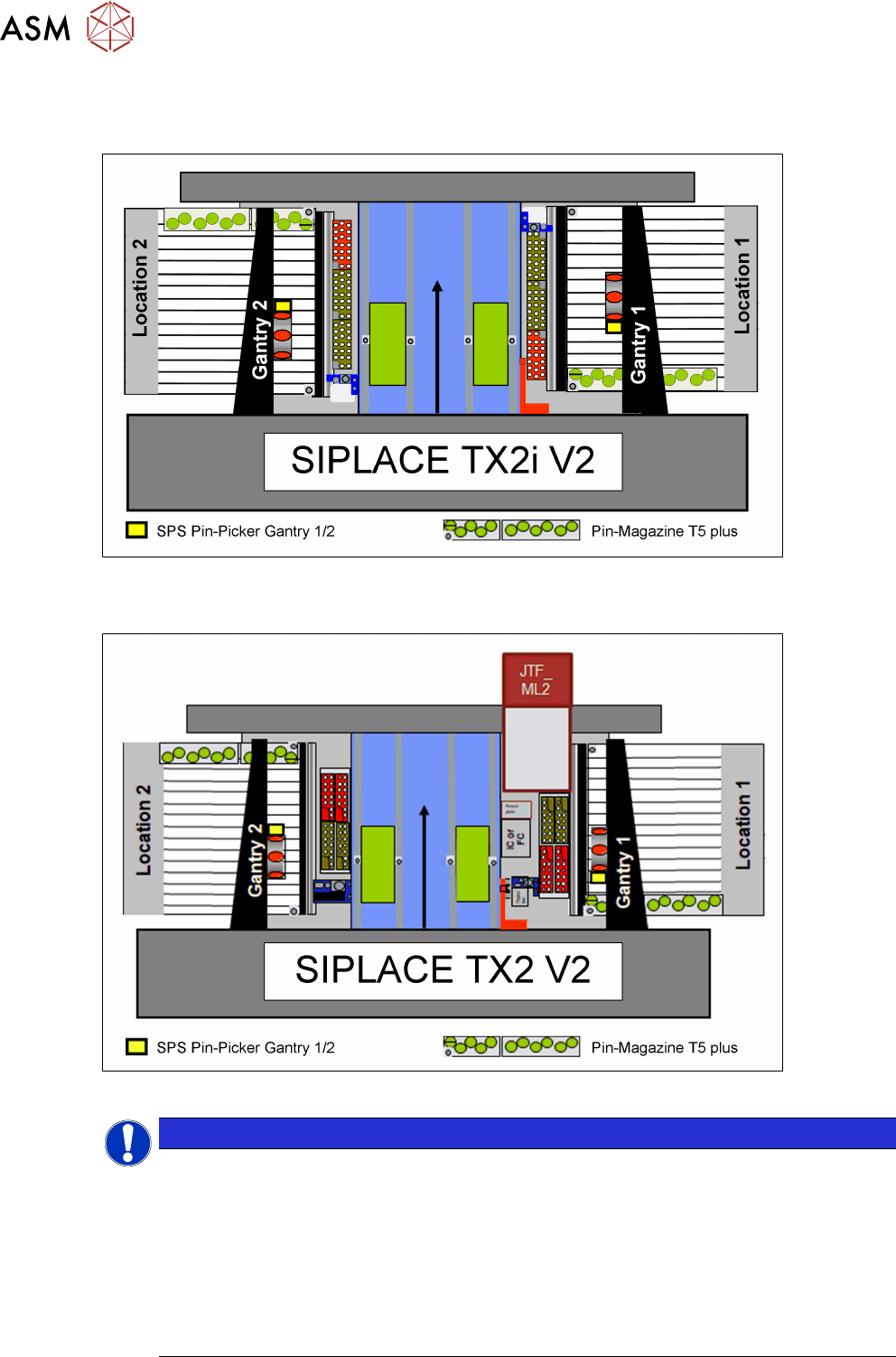

SIPLACE TX2i V2
Abb.6: Konfiguration SIPLACE SPS TX2i
SIPLACE TX2 V2
Abb.7: Konfiguration SIPLACE SPS TX2
HINWEIS
Neue Magazine mit 3 Marken
Wir empfehlen die Verwendung der neuen Magazine mit 3 Marken.
Pipettenmagazin Typ 20xx/20 3 Pos.Marken [03226630‑xx]
Pipettenmagazin Typ 40xx kpl. / NCS [03218226‑xx]
Mit diesen können die ansonsten nicht erreichbaren Magazine zum Teil verwendet werden
und es stehen zusätzliche Pipetten zur Verfügung.
► SIPLACE TX2i V2: zusätzliche 14 Pipetten
► SIPLACE TX2 V2: zusätzliche 28 Pipetten
