3 Einbau
3.1 Vorbereitende Arbeiten
Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021 23
3 Einbau
GEFAHR
Sicherheitshinweise beachten!
Beachten Sie bei den folgenden Arbeiten insbesondere die Sicherheitshinweise zu Arbeiten
an starken Magnetfeldern.
► 1.1.2 "Sicherheitshinweise zu Arbeiten an starken Magnetfeldern" [}8]
3.1 Vorbereitende Arbeiten
HINWEIS
Vorbereitung
Lesen Sie dazu Abschnitt 1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}10]
3.2 Maschinennullpunkt umbauen
Beachten Sie bei einer installierten SIPLACE Tray Unit unbedingt die Hinweise im Abschnitt 2.3.1
"Notwendige Teile für die Option SPS bei SIPLACE TX V2 mit installierter SIPLACE Tray
Unit" [}21].

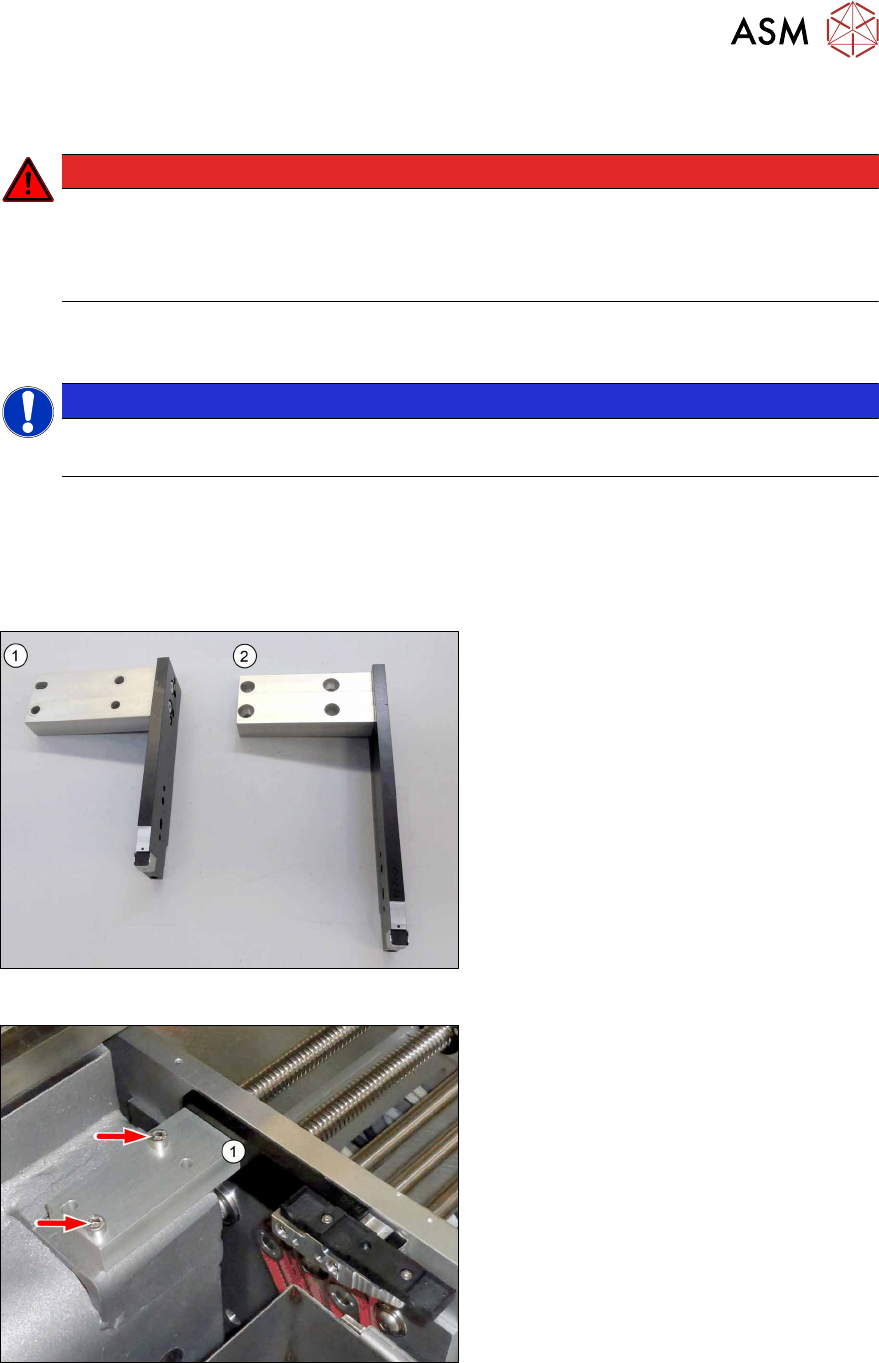

Abb.10: Übersicht Maschinennullpunkte
Für den Betrieb mit Smart Pin Support muss
der Maschinennullpunkt an Stellplatz1 aus-
getauscht werden.
1. Maschinennullpunkt Standard
2. Maschinennullpunkt Smart Pin Support
Abb.11: Maschinennullpunkt demontieren
► Entfernen Sie die beiden Schrauben
(M6x16, Inbus5) und nehmen Sie den
Maschinennullpunkt(1) ab.
3 Einbau
3.2 Maschinennullpunkt umbauen
24 Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021

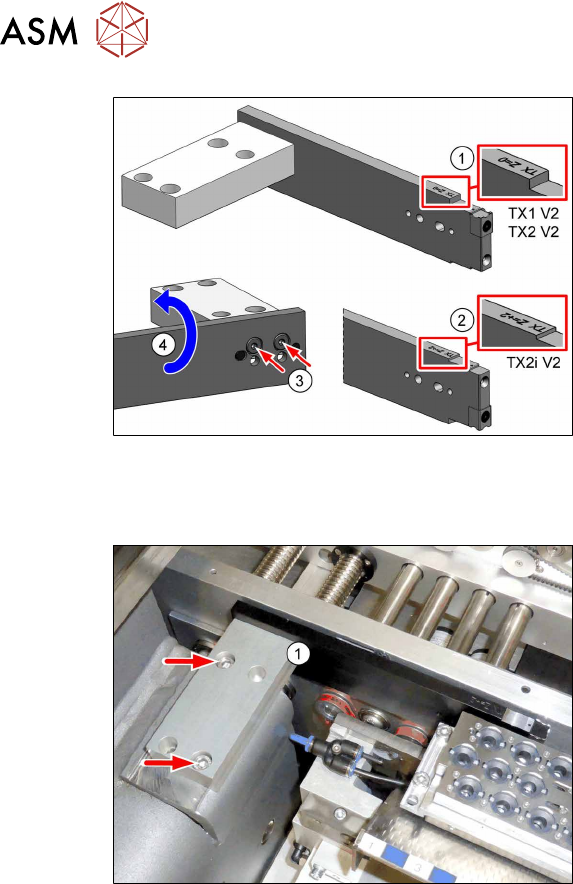

Abb.12: Maschinennullpunkt prüfen/anpassen
► Prüfen Sie ob der neue Maschinennull-
punkt korrekt für Ihre Maschine konfi-
guriert ist.
1. TX Z = 0
für SIPLACE TX1 V2
und SIPLACE TX2 V2
2. TX Z = +2
für SIPLACE TX2i V2
Der für Ihre Maschine passende Wert muss
sich oben befinden.
Passt der Maschinennullpunkt nicht zum
Maschinentyp, dann gehen Sie wie folgt vor:
► Entfernen Sie die beiden Schrauben(3)
(ISO8734 M5x18) und nehmen Sie die
Leiste(4) ab.
► Drehen Sie die Leiste um 180Grad
und montieren Sie diese wieder.
Abb.13: Maschinennullpunkt montieren
► Befestigen Sie den neuen Maschinen-
nullpunkt(1) mit zwei Schrauben (Loc-
tite243).
Verwenden Sie dazu, wenn möglich,
neue Schrauben.
3 Einbau
3.3 Portal 1
Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021 25
3.3 Portal 1
3.3.1 Puffer Y-Achse umbauen

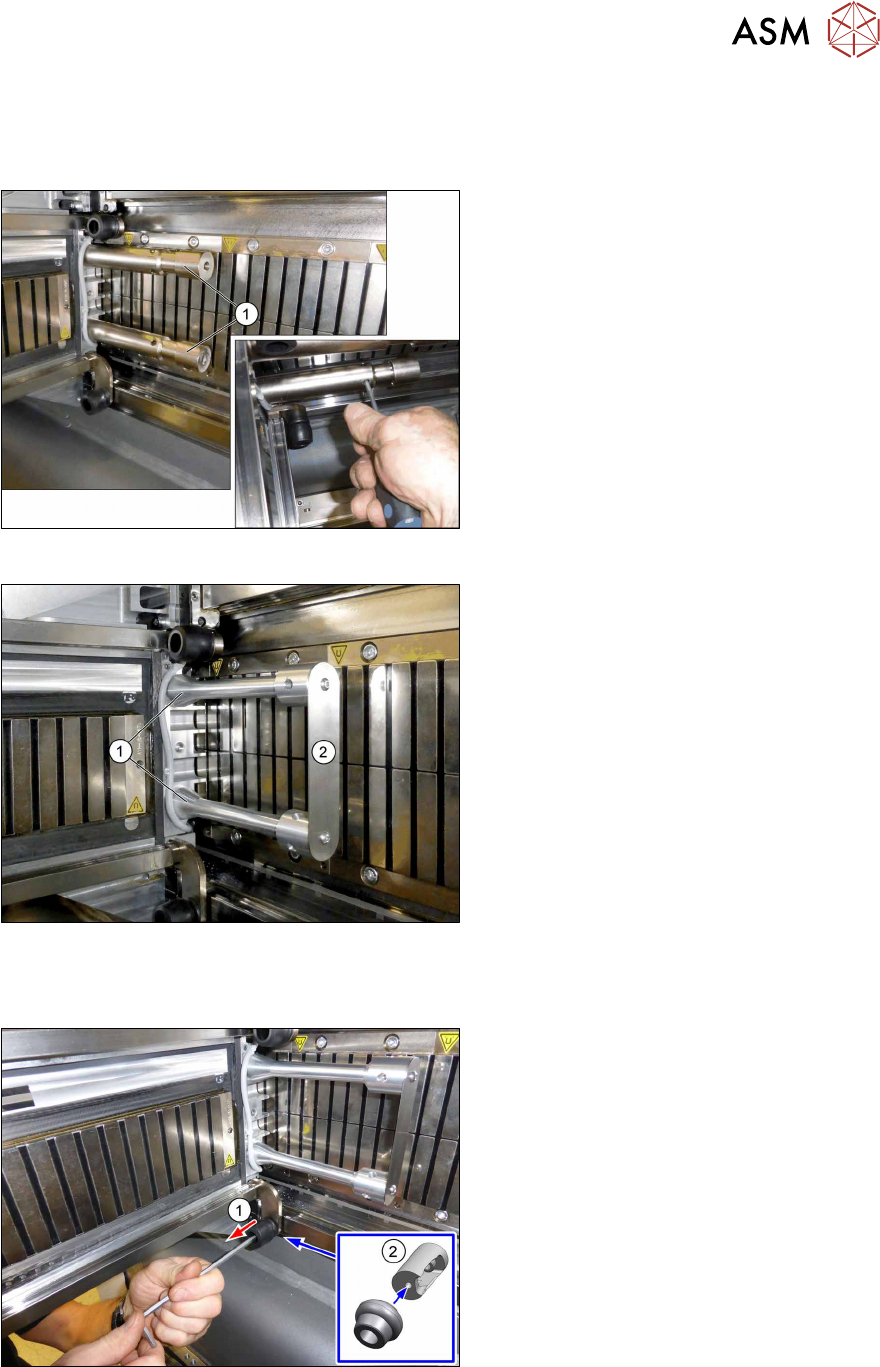

Abb.14: Alte Puffer demontieren
► Demontieren Sie die beiden Puffer(1).
Abb.15: Neue Puffer montieren
► Schrauben Sie die neuen Puffer(1) an
(Loctite243).
► Montieren Sie das Stützblech(2) mit
zwei Schrauben (M4x6, Inbus2,5,
Loctite243).
3.3.2 Puffer X-Achse umbauen
Abb.16: Unterer Gummipuffer
► Demontieren Sie den unteren Gummi-
puffer(1) an der Portalwurzel (Inbus,
M6).
► Befestigen Sie an der Portalwurzel das
Distanzstück(2) [03210576‑xx] mit
einer Schraube (M6x35).
Verwenden Sie dazu den gekürzten
Inbusschlüssel.
► Montieren Sie den zuvor abgebauten
Gummipuffer auf das Distanzstück
(Inbus5, M6).
