3 Einbau
3.3 Portal 1
Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021 29
Abb.25: Schalldämpfer montieren
1. Grundplatte des Pin-Pickers
2. Plättchen
3. Schalldämpfer
4. 2x Schrauben (M3x25, Inbus2,5,
Loctite243)
► Montieren Sie den Schalldämpfer.
Achten Sie dabei auf die beiden Plätt-
chen(2).
Abb.26: Schläuche anstecken
► Stecken Sie die beiden Schläuche am
Schalldämpfer an.
Abb.27: Schlauchverlegung prüfen
► Achten Sie auf die korrekte Verlegung
des Schlauchs, insbesondere am
Schalldämpfer und an der Kühlung.
VORSICHT!
Schlauchverlegung
Der Schlauch darf nicht geknickt sein
und muss ganz auf den Anschlüssen
sitzen.
Drücken Sie den Schlauch dazu ganz
in die Führung des Pin-Pickers hinein.
.
3 Einbau
3.3 Portal 1
30 Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021
Abb.28: Schlauch kürzen
► Nehmen Sie das T‑Stück ab und kür-
zen Sie den Schlauch(1) (4x2,5PUN)
des Pin-Pickers um 170mm, so dass
dieser eine Länge von 180mm hat.
Abb.29: Blindstopfen entfernen
► Entfernen Sie den Blindstopfen(1) am
Pneumatikverteiler.
Abb.30: Schlauch anstecken
► Stecken Sie den Schlauch am Pneu-
matikverteiler an.
3 Einbau
3.3 Portal 1
Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021 31

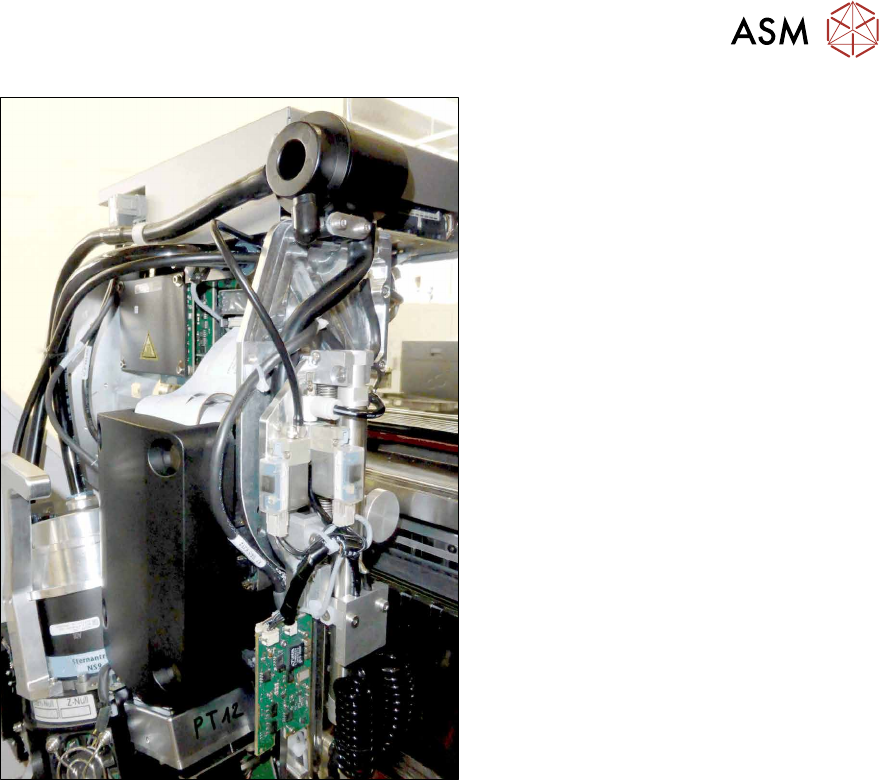

Abb.31: Kabelverlegung
► Stecken Sie das "Anschlusskabel SPS
TX V2" [03208588‑xx] am Kopfinter-
face (X13) an.
► Achten Sie auf die korrekte Kabelverle-
gung.
► Sichern Sie die Kabel und Schläuche
mit Kabelbindern.
