3 Einbau 3.5 Smart Pin Magazin T5 (PinFeeder) Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021 37 3.5 Smart Pin Magazin T5 (PinFeeder) Abb.46: Pin-Feeder Mindestens ein Pin-Feeder …
3 Einbau
3.4 Portal 2
36 Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021
Abb.44: Blindstopfen entfernen
► Entfernen Sie den Blindstopfen(1) am
Pneumatikverteiler.
► Stecken Sie den Schlauch des Pin-
Pickers am Pneumatikverteiler an.
Abb.45: Kabelverlegung
► Stecken Sie das "Anschlusskabel SPS
TX V2" [03208588‑xx] am Kopfinter-
face (X13) an.
► Achten Sie auf die korrekte Kabelverle-
gung.
► Sichern Sie die Kabel und Schläuche
mit Kabelbindern.
3 Einbau
3.5 Smart Pin Magazin T5 (PinFeeder)
Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021 37
3.5 Smart Pin Magazin T5 (PinFeeder)
Abb.46: Pin-Feeder
Mindestens ein Pin-Feeder muss auf jedem
BE‑Tisch in Spur1 eingesetzt werden. Sie
können auch mehr als einen Pin-Feeder pro
BE-Tisch rüsten (bis einschließlich Spur25).
Die Pin-Feeder auf Spur1 müssen aufgrund
der Tischmarke auf den BE-Tischen verblei-
ben. Zusätzliche Pin-Feeder können, nach-
dem die Support-Pins abgeholt wurden, für
die Produktion wieder entfernt und durch
andere Förderer ersetzt werden.
Pin-Feeder stellen
Abb.47: Pin-Feeder rüsten
► Halten Sie den Pin-Feeder mit zwei
Händen und schieben Sie diesen auf
Spur1 in den BE-Tisch.
ð Der Pin-Feeder wird von der
Maschine automatisch erkannt, von
der Stationssoftware kalibriert. Der
Taster am Pin-Feeder leuchtet grün.
ð Werden Support-Pins benötigt, so
werden diese automatisch abgeholt
und platziert.
Pin-Feeder entnehmen
Abb.48: Pin-Feeder-Taster
► Drücken Sie den Taster(1) am Pin-
Feeder.
ð Der Pin-Feeder wird abgemeldet.
Der Taster leuchtet nicht mehr.
► Ziehen Sie den Pin-Feeder aus dem
BE-Tisch heraus.
3 Einbau
3.6 Abschließende Arbeiten
38 Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021
3.6 Abschließende Arbeiten
Beachten Sie bei einer installierten SIPLACE Tray Unit unbedingt die Hinweise im Abschnitt 2.3.1
"Notwendige Teile für die Option SPS bei SIPLACE TX V2 mit installierter SIPLACE Tray
Unit" [}21].
Kontrolle

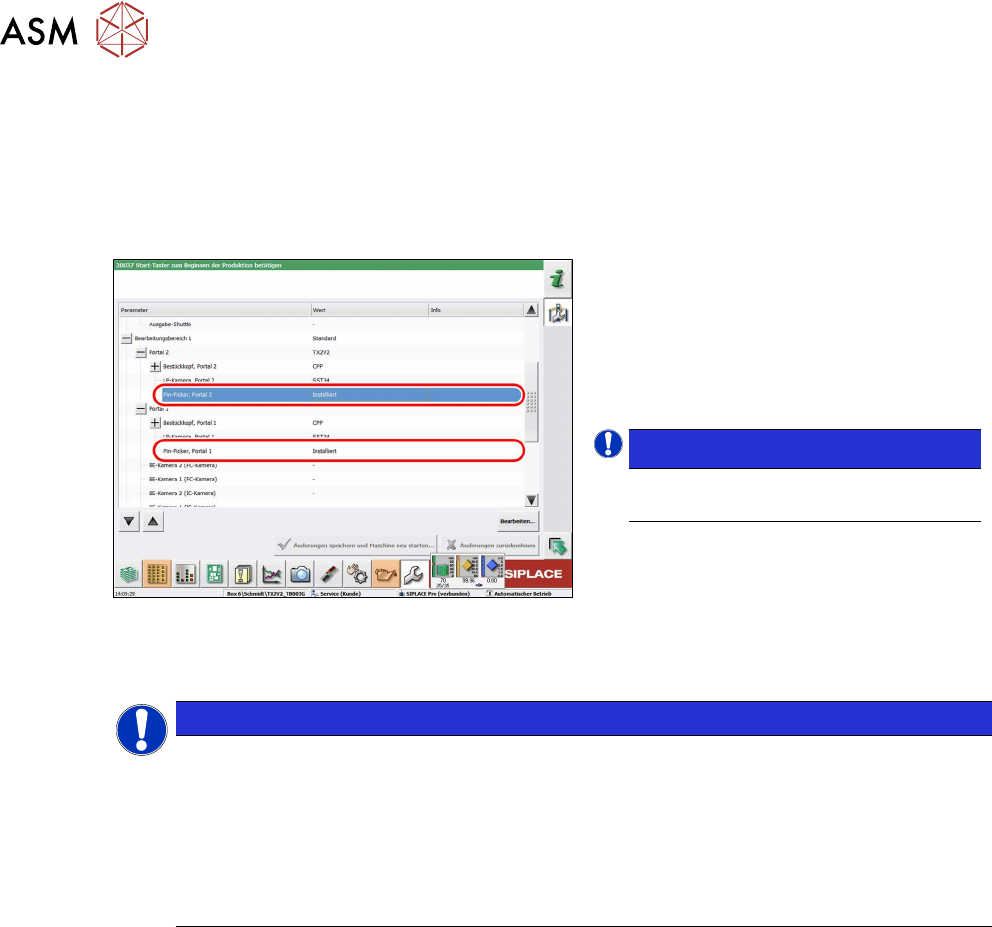

Abb.49: Installation prüfen
► Setzen Sie den Abfallbehälter wieder
ein.
► Schalten Sie die Maschine ein.
► Prüfen Sie ob die beiden Pin-Picker als
Installiert in der Stationssoftware ste-
hen.
HINWEIS!
Kontrollieren Sie bei Problemen die
Anschlüsse.
.
Kalibrierung
HINWEIS
Kalibrierung
Aufgrund des veränderten Maschinennullpunkts, der neuen Tischmarken und der veränder-
ten Verfahrbereiche muss die Maschine neu kalibriert werden (Maschinennullpunkt, Ver-
fahrbereiche X und Y, Bestücknest).
► Lesen Sie dazu den folgenden Abschnitt.
► Weitere Informationen finden Sie in der Bedienungsanleitung "Bedienung und Konfi-
guration Smart Pin Support TX V2" [00198632‑xx].
