3 Einbau 3.3 Portal 1 Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021 31 Abb.31: Kabelverlegung ► Stecken Sie das "Anschlusskabel SPS TX V2" [03208588‑xx] am Kopfinter- …
3 Einbau
3.3 Portal 1
30 Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021
Abb.28: Schlauch kürzen
► Nehmen Sie das T‑Stück ab und kür-
zen Sie den Schlauch(1) (4x2,5PUN)
des Pin-Pickers um 170mm, so dass
dieser eine Länge von 180mm hat.
Abb.29: Blindstopfen entfernen
► Entfernen Sie den Blindstopfen(1) am
Pneumatikverteiler.
Abb.30: Schlauch anstecken
► Stecken Sie den Schlauch am Pneu-
matikverteiler an.
3 Einbau
3.3 Portal 1
Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021 31
Abb.31: Kabelverlegung
► Stecken Sie das "Anschlusskabel SPS
TX V2" [03208588‑xx] am Kopfinter-
face (X13) an.
► Achten Sie auf die korrekte Kabelverle-
gung.
► Sichern Sie die Kabel und Schläuche
mit Kabelbindern.
3 Einbau
3.4 Portal 2
32 Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021

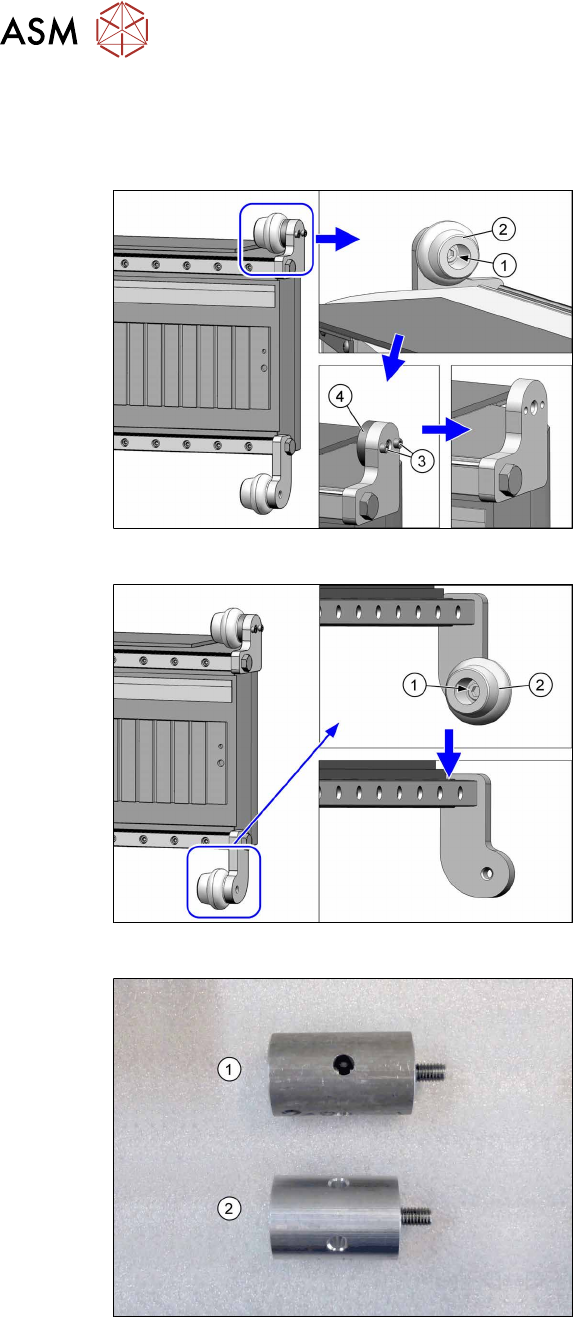

3.4 Portal 2
3.4.1 Puffer X-Achse umbauen
Abb.32: Gummipuffer oben demontieren
► Entfernen Sie die Schraube(1) und
nehmen Sie den oberen Gummipuf-
fer(2) ab.
► Entfernen Sie die beiden Schrauben(3)
(Inbus2,5) und nehmen Sie die Dis-
tanzscheibe(4) ab.
Abb.33: Gummipuffer unten demontieren
► Entfernen Sie die Schraube(1) und
nehmen Sie den unteren Gummipuf-
fer(2) ab.
Abb.34: Distanzstücke oben und unten
1. Distanzstück oben
2. Distanzstück unten
