3 Einbau
3.3 Portal 1
28 Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021
3.3.4 Pin-Picker einbauen
Abb.22: Schlauch aufstecken
► Stecken Sie den Schlauch(1) auf den
Luftanschluss(2) zur Kühlung der
X‑Motorplatte.
HINWEIS!
Neuer Abluftschlauch für Portal 1
Benutzen Sie den Silikonschlauch aus
dem Nachrüstkit mit der Länge
310mm.
.
Abb.23: Schlauch einfädeln
► Fädeln Sie den Schlauch(1) durch den
Pin-Picker.
VORSICHT!
Schlauch
Drücken Sie den Schlauch ganz nach
unten in den Pin-Picker.
Der Schlauch darf nicht geknickt sein.
.
► Setzen Sie den Pin-Picker (inkl. Grund-
platte) auf den X‑Halter.
VORSICHT!
Zentrierstifte
Der Pin-Picker hat zwei Zentrierstifte.
Positionieren Sie zuerst den unteren
Zentrierstift und danach den oberen.
Die Grundplatte des Pin-Pickers muss
ganz anliegen.
.
Abb.24: Pin-Picker befestigen
VORSICHT!
Reihenfolge beachten
Um Spannungen zu minimieren ziehen
Sie zuerst die Schrauben(1) bis(3)
an, danach erst die oberen Schrau-
ben(4).
.
► Befestigen Sie den Pin-Picker mit acht
Schrauben:
1. 1x M4x14, Inbus3
Drehmoment 2,9Nm, Loctite243
2. 3x M6x14, Inbus5
Drehmoment 10Nm, Loctite243
3. 2x M3x12, Inbus2,5
Drehmoment 1,3Nm, Loctite243
4. 2x M3x6, Torx10 [03119157‑xx]
Drehmoment 1,3Nm, Loctite243
3 Einbau
3.3 Portal 1
Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021 29

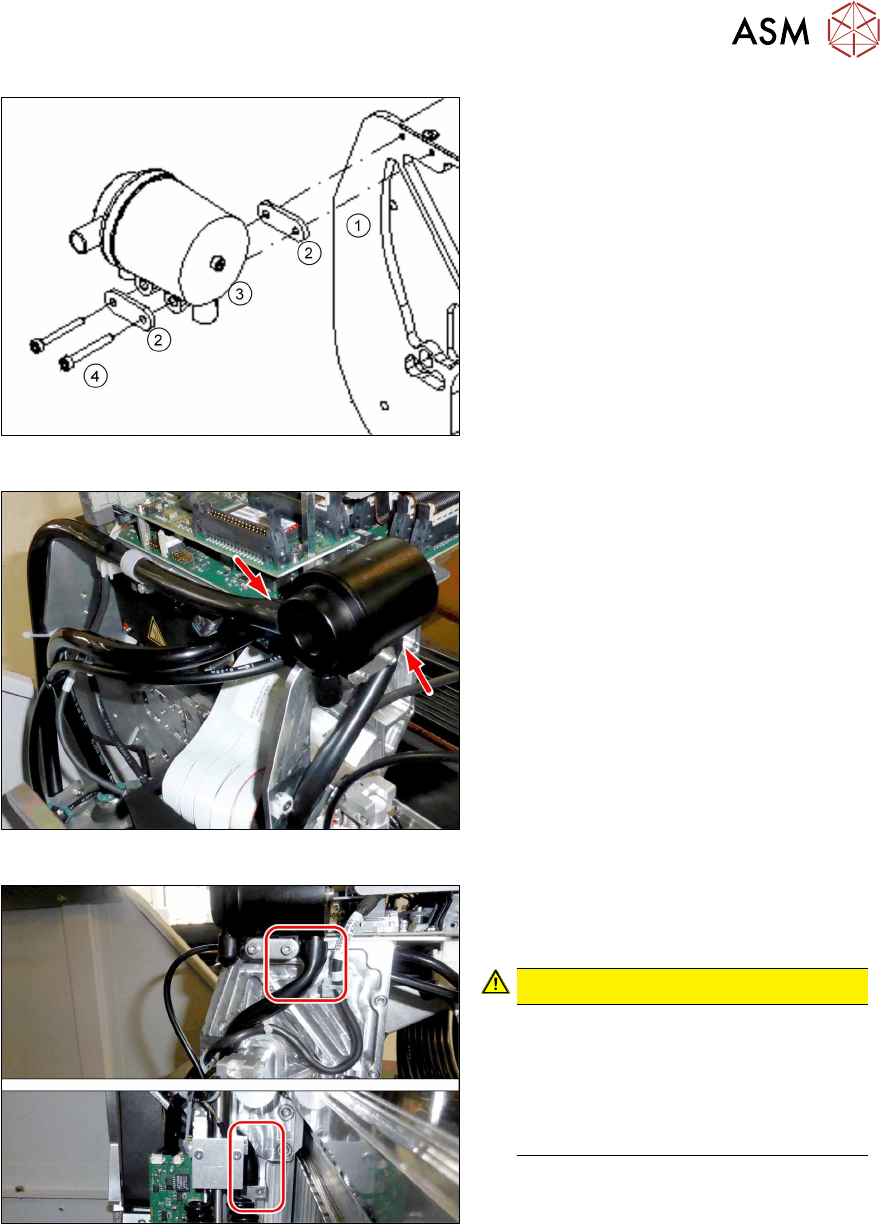

Abb.25: Schalldämpfer montieren
1. Grundplatte des Pin-Pickers
2. Plättchen
3. Schalldämpfer
4. 2x Schrauben (M3x25, Inbus2,5,
Loctite243)
► Montieren Sie den Schalldämpfer.
Achten Sie dabei auf die beiden Plätt-
chen(2).
Abb.26: Schläuche anstecken
► Stecken Sie die beiden Schläuche am
Schalldämpfer an.
Abb.27: Schlauchverlegung prüfen
► Achten Sie auf die korrekte Verlegung
des Schlauchs, insbesondere am
Schalldämpfer und an der Kühlung.
VORSICHT!
Schlauchverlegung
Der Schlauch darf nicht geknickt sein
und muss ganz auf den Anschlüssen
sitzen.
Drücken Sie den Schlauch dazu ganz
in die Führung des Pin-Pickers hinein.
.
3 Einbau
3.3 Portal 1
30 Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021

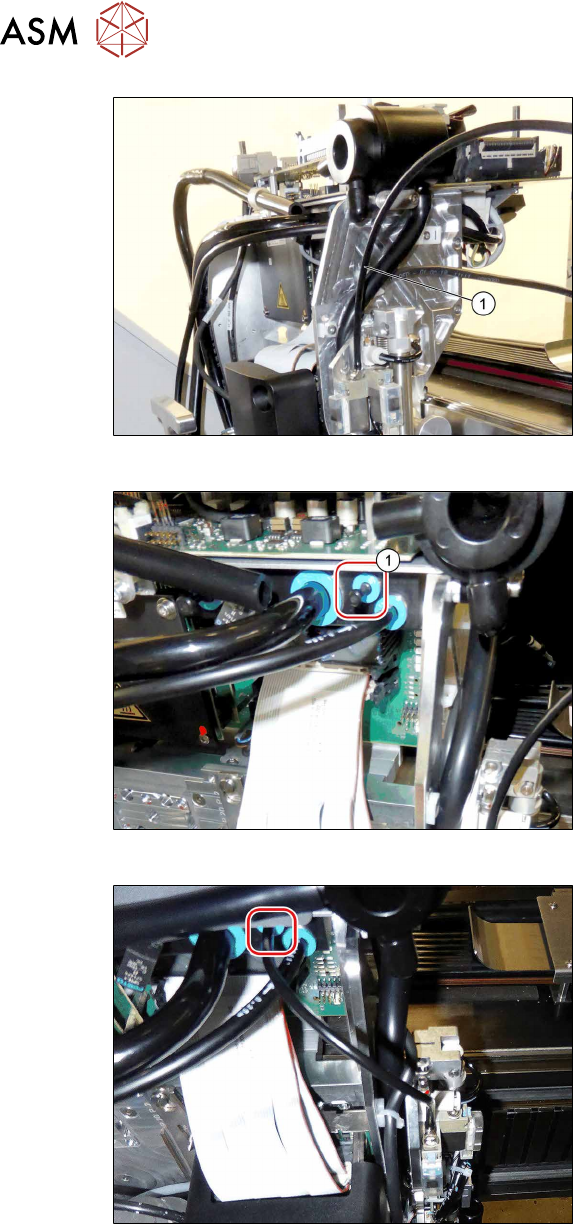

Abb.28: Schlauch kürzen
► Nehmen Sie das T‑Stück ab und kür-
zen Sie den Schlauch(1) (4x2,5PUN)
des Pin-Pickers um 170mm, so dass
dieser eine Länge von 180mm hat.
Abb.29: Blindstopfen entfernen
► Entfernen Sie den Blindstopfen(1) am
Pneumatikverteiler.
Abb.30: Schlauch anstecken
► Stecken Sie den Schlauch am Pneu-
matikverteiler an.
