2 Kurzbeschreibung 2.3 Lieferumfang 20 Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021 2.3 Lieferumfang Smart Pin Support SIPLACE TX [00588320-xx] Menge Bezeichnung Art.-Nr. 1 Aufr…
2 Kurzbeschreibung
2.2 Voraussetzungen und Einschränkungen
Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021 19
2.2 Voraussetzungen und Einschränkungen
Voraussetzungen
●
SIPLACE TX2/TX2i V2 ab Seriennummer TB072G
●
SIPLACE CPP / SIPLACE C&P20P2
●
Stationssoftware 712.0x / SIPLACE Pro 16.x

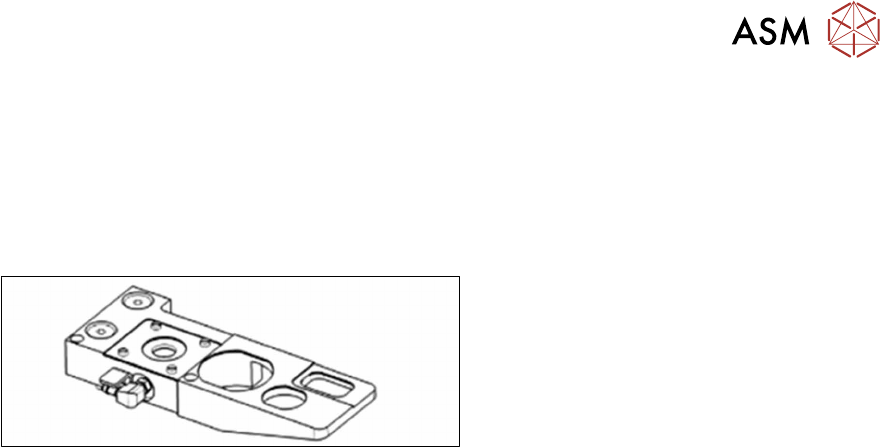

Abb.8: Pipettenstation CPx komplett
●
Pipettenstation CPx komplett
[03106821‑xx]
Alle SIPLACE TX V2-Maschinen mit statio-
närer Kamera und dem großen Abwurfbe-
hälter haben diese Pipettenstation.
Ist diese Pipettenstation noch nicht verbaut
muss diese ausgetauscht werden.
Einschränkungen
●
Eine Montage an einer SIPLACE TX1 V2 ist nicht möglich.
●
Das jeweils linke PPW-Magazin kann bei der SIPLACE TX2i V2 an beiden Stellplätzen nicht
oder nur teilweise verwendet werden.
●
Die jeweils linken beiden PPW-Magazine können bei der SIPLACE TX2 V2 an beiden Stell-
plätzen nicht oder nur teilweise verwendet werden.
●
Die jeweils linken sechs Spuren auf beiden BE-Tischen werden von je einem "Smart Pin
MagazinT5" (Pin-Feeder) belegt. Diese dürfen während des Betriebs der Maschine nicht ent-
fernt werden da sich auf diesen die Tischmarke befindet.
Weitere Pin-Feeder können bis einschließlich Spur 25 gestellt und ggf. auch wieder entfernt
werden.
2 Kurzbeschreibung
2.3 Lieferumfang
20 Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021
2.3 Lieferumfang
Smart Pin Support SIPLACE TX [00588320-xx]
Menge Bezeichnung Art.-Nr.
1 Aufrüstsatz SPS P1 TX V2 03171221-xx
2 ISO 4762 - M 3 x 22-A2-70 03064919-xx
1 Luftanschluss X-Motor SPS P1 TX 03210185-xx
1 SPS P1 TX V2
Enthält u. a. Anschluss-Kabel SPS TX V2 [03208588‑xx]
03165096-xx
1 BG Y-Mittenanschlag SPS TX V2 03167896-xx
1 Distanzstück unterer Puffer komplett SPS P1 03210576-xx
2 ISO 4762 - M 3 x 12-A2-70 03042544-xx
2 TORX-ISO7380-2 - M3x6 - A2-70 03119157-xx
1 ISO 4762 - M 4 x 14-A2-70 03043116-xx
0.31 m Silikonschlauch. Di 8 Da 12 elektrisch leitfähig 03006727-xx
1 Aufrüstsatz SPS P2 TX V2 03171222-xx
1 SPS P2 TX V2
Enthält u. a. Anschluss-Kabel SPS TX V2 [03208588‑xx]
03164367-xx
1 Distanzstück oberer Puffer-SPS P2 03170394-xx
1 Distanzstück unterer Puffer-SPS P2 03170316-xx
2 ISO 4762 - M 3 x 12-A2-70 03042544-xx
2 TORX-ISO7380-2 - M3x6 - A2-70 03119157-xx
1 ISO 4762 - M 4 x 14-A2-70 03043116-xx
2 Pin-Garage X 03170868-xx
2 Smart Pin Support Satz Std Pins 5 Stück 00119995-xx
1 Referenz Position m. SPS TX V2 03169888-xx
Zusätzlich benötigen Sie:
Menge Bezeichnung Art.-Nr.
1 Inbusschlüssel gekürzt (5 mm)
Optional
Folgende Teile können zusätzlich bestellt werden:
Bezeichnung Art.-Nr.
Pin Magazin T5 plus (Pin-Feeder, (1 Stück) 00588322-xx
Smart Pin Support Satz Standard-Pins (5 Stück) 00119995Sxx
2 Kurzbeschreibung
2.4 Benötigte Werkzeuge und Hilfsmittel
Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021 21
2.3.1 Notwendige Teile für die Option SPS bei SIPLACE TX V2 mit installierter
SIPLACE Tray Unit
Ist bei einer SIPLACE TX2 V2 eine SIPLACE Tray Unit installiert, dann kann die Option SPS nur
an Portal2 montiert werden.
Diese Konfiguration ist in SIPLACEPro ab Version 19.0 und ab der Stationssoftware 715.0 möglich.
Mit der Installation der PinPicker würde der X‑Verfahrweg verringert, dies ist bei einer Maschine mit
SIPLACE Tray Unit aber nicht möglich.
Somit müssen bei dieser Konfiguration folgende Teile einzeln bestellt werden:
Quantity Name DE Item Id
1 Pin-Garage X 03170868-xx
x Smart Pin Support Satz Std Pins 5 Stück 00119995-xx
1 Aufrüstsatz SPS P2 TX V2 03171222-xx
Besonderheiten bei der Montage
Montieren Sie diese Teile wie nachfolgend in den entsprechenden Kapiteln beschrieben.
Beachten Sie dabei folgende Besonderheiten:
► Der Maschinennullpunkt-Halter darf nicht gegen den längeren Halter (Referenz-Position m.
SPS TX V2 [03169888‑xx]) ausgetauscht werden.

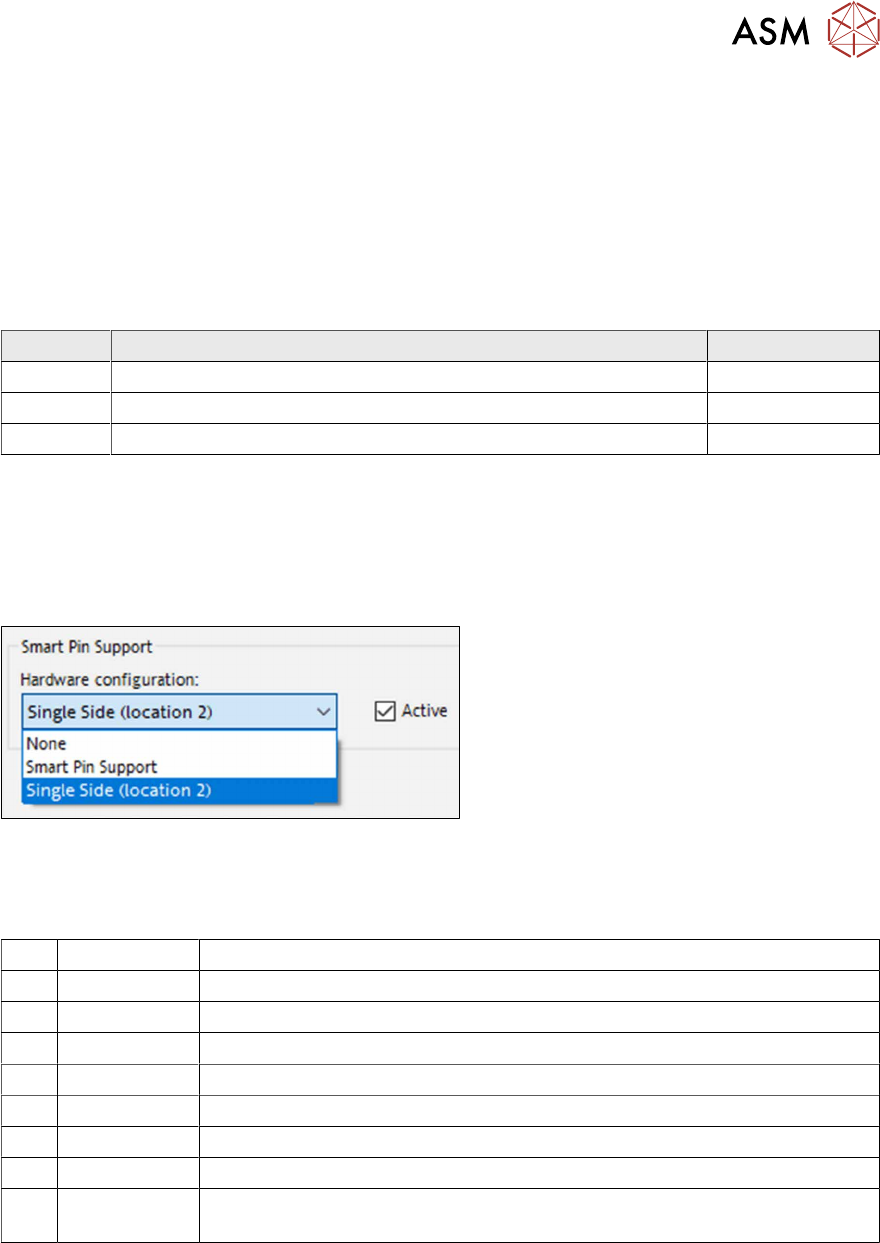

Abb.9: Einstellung
► Stellen Sie in der Hardwarekonfigurati-
on Single Side (location2) ein.
2.4 Benötigte Werkzeuge und Hilfsmittel
T Standardwerkzeug
T Gummihammer
T 00376625Sxx Drehmoment-Schlüssel 2,5-25 Nm mit Einsatz Ratsche 1/4 Zoll
T07 03078400-xx Drehmoment-Schraubendreher ESD 1,0-5,0 Nm
T78 03090019-xx Torque Wechselklinge 2,5 mm 6-kant
T79 03109522-xx Torque Wechsleklinge 3 mm 6-Kant
C08 00308458-xx Kabelbinder B=2,5mm L=102mm Panduit
C38 00334892-xx LOCTITE 243 Schraubensicherung
00198632-xx Bedienungsanleitung "Bedienung und Konfiguration SIPLACE Smart Pin
Support TX V2"
2.5 Benötigte Arbeitszeit
Der komplette Einbau dauert für die Hardware ca. 3 Stunden, für die Software zusätzlich ca. 1 Stunde.
