3 Einbau
3.4 Portal 2
Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021 33

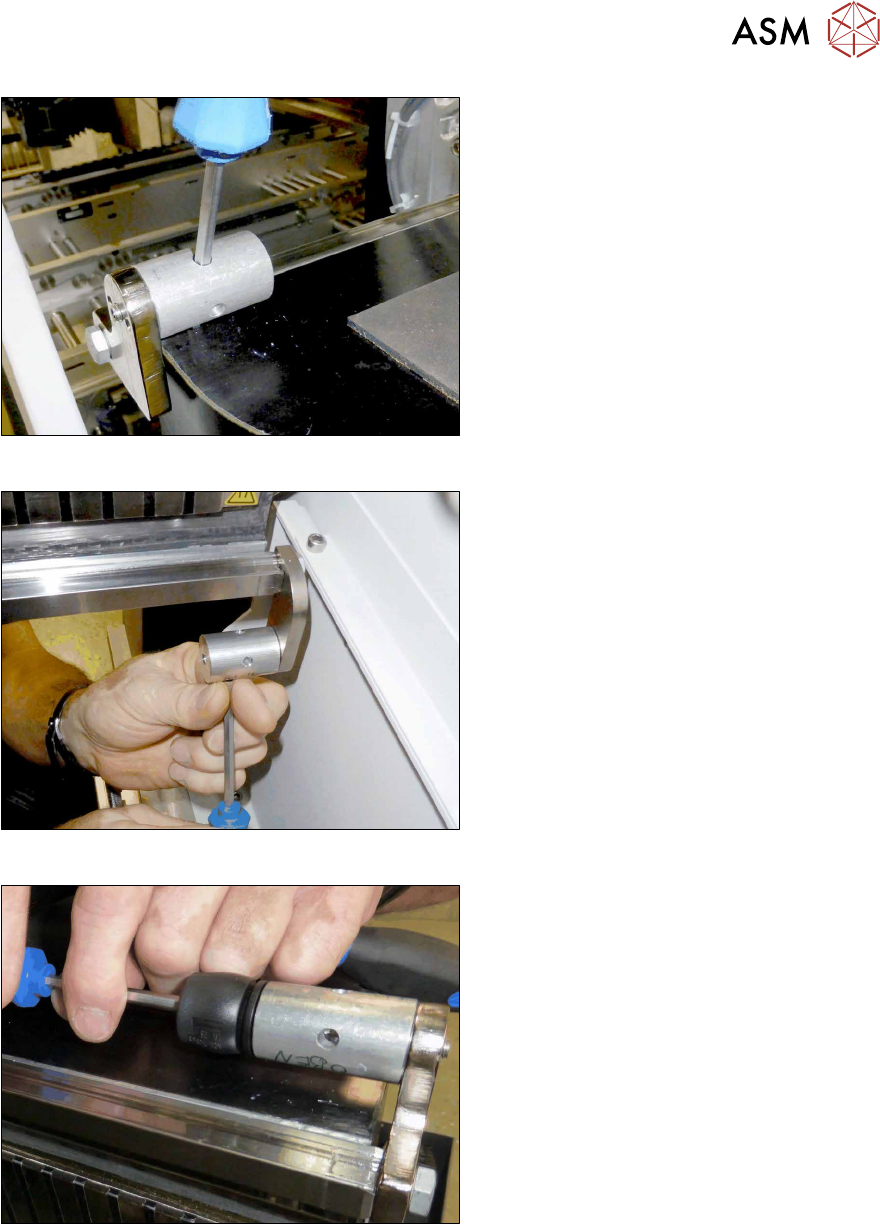

Abb.35: Distanzstück oben montieren
► Montieren Sie oben das längere
Distanzstück (handfest, Loctite243).
Abb.36: Distanzstück unten montieren
► Montieren Sie unten das kürzere
Distanzstück (handfest, Loctite 243).
Abb.37: Puffer oben montieren
► Montieren Sie einen der zuvor
abgebauten Gummipuffer auf das
obere Distanzstück (Loctite243).
► Montieren Sie den anderen zuvor
abgebauten Gummipuffer auf das
untere Distanzstück (Loctite243).
3 Einbau
3.4 Portal 2
34 Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021

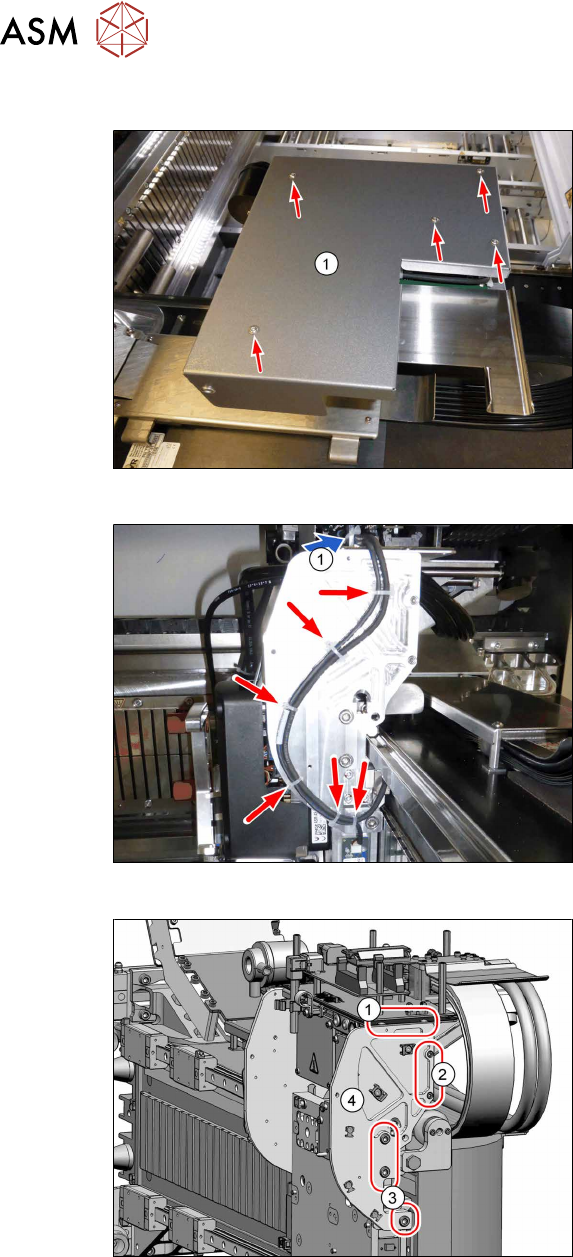

3.4.2 Portal vorbereiten
Abb.38: Platinenabdeckung (am Beispiel Portal1)
► Entfernen Sie die fünf Befestigungs-
schrauben und nehmen Sie die
Platinenabdeckung(1) ab.
Abb.39: Kabel abstecken
► Lösen Sie die Kabelbinder.
► Stecken Sie das Kabel am Kopfinter-
face(1) ab.
Abb.40: Seitenplatte demontieren
► Entfernen Sie die beiden Schrauben(1)
(M3x6, Torx10).
► Entfernen Sie die beiden Schrauben(2)
(M3x12, Inbus2,5).
► Entfernen Sie die drei Schrauben(3)
(M6x14, Inbus5) und nehmen Sie die
Seitenplatte(4) ab.
3 Einbau
3.4 Portal 2
Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021 35

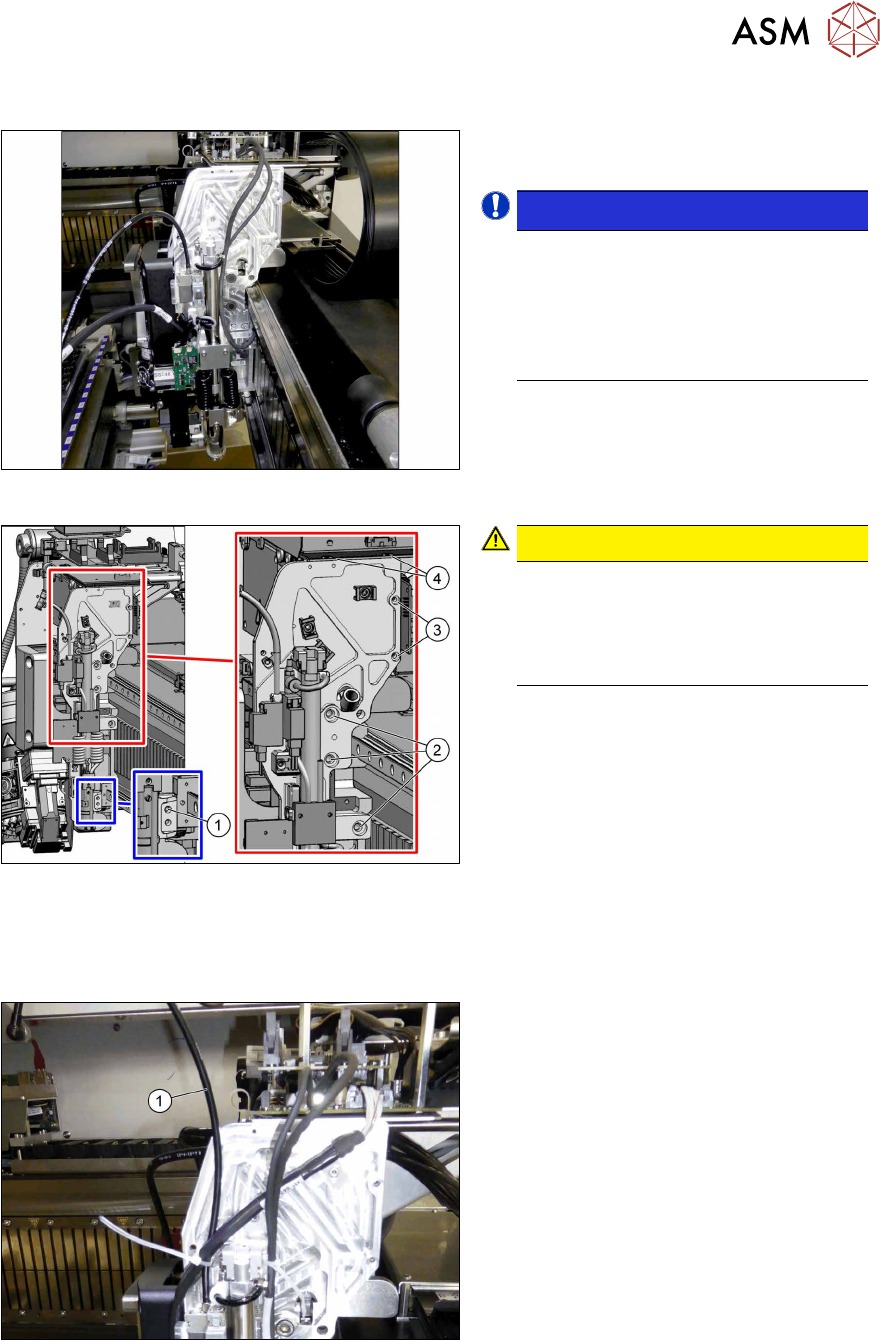

3.4.3 Pin-Picker einbauen
Abb.41: Pin-Picker einsetzen
► Setzen Sie den Pin-Picker (Inkl. Seiten-
platte) auf das Portal.
 HINWEIS!
Zentrierstifte
Der Pin-Picker hat zwei Zentrierstifte.
Positionieren Sie zuerst den unteren
Zentrierstift und erst dann den oberen.
Die Grundplatte des Pin-Pickers muss
ganz anliegen.
.
Abb.42: Pin-Picker befestigen
 VORSICHT!
Reihenfolge beachten
Um Spannungen zu minimieren ziehen
Sie zuerst die Schrauben(1) bis(3)
an, danach erst die oberen Schrau-
ben(4).
.
► Befestigen Sie den Pin-Picker mit acht
Schrauben:
1. 1x M4x14, Inbus3,
Drehmoment2,9Nm, Loctite243
2. 3x M6x14, Inbus5,
Drehmoment10Nm, Loctite243
3. 2x M3x12, Inbus2,5,
Drehmoment1,3Nm, Loctite243
4. 2x M3x6, Torx10, Linsenkopf
[03119157‑xx]
Loctite243
Abb.43: Schlauch kürzen
► Nehmen Sie das T‑Stück ab und kür-
zen Sie den Schlauch(1) (4x2,5PUN)
des Pin-Pickers um 70mm, so dass
dieser eine Länge von 280mm hat.
