3 Einbau 3.3 Portal 1 Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021 25 3.3 Portal 1 3.3.1 Puffer Y-Achse umbauen Abb.14: Alte Puffer demontieren ► Demontieren Sie die beiden Puf…
3 Einbau
3.2 Maschinennullpunkt umbauen
24 Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021
Abb.12: Maschinennullpunkt prüfen/anpassen
► Prüfen Sie ob der neue Maschinennull-
punkt korrekt für Ihre Maschine konfi-
guriert ist.
1. TX Z = 0
für SIPLACE TX1 V2
und SIPLACE TX2 V2
2. TX Z = +2
für SIPLACE TX2i V2
Der für Ihre Maschine passende Wert muss
sich oben befinden.
Passt der Maschinennullpunkt nicht zum
Maschinentyp, dann gehen Sie wie folgt vor:
► Entfernen Sie die beiden Schrauben(3)
(ISO8734 M5x18) und nehmen Sie die
Leiste(4) ab.
► Drehen Sie die Leiste um 180Grad
und montieren Sie diese wieder.
Abb.13: Maschinennullpunkt montieren
► Befestigen Sie den neuen Maschinen-
nullpunkt(1) mit zwei Schrauben (Loc-
tite243).
Verwenden Sie dazu, wenn möglich,
neue Schrauben.
3 Einbau
3.3 Portal 1
Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021 25
3.3 Portal 1
3.3.1 Puffer Y-Achse umbauen
Abb.14: Alte Puffer demontieren
► Demontieren Sie die beiden Puffer(1).
Abb.15: Neue Puffer montieren
► Schrauben Sie die neuen Puffer(1) an
(Loctite243).
► Montieren Sie das Stützblech(2) mit
zwei Schrauben (M4x6, Inbus2,5,
Loctite243).
3.3.2 Puffer X-Achse umbauen
Abb.16: Unterer Gummipuffer
► Demontieren Sie den unteren Gummi-
puffer(1) an der Portalwurzel (Inbus,
M6).
► Befestigen Sie an der Portalwurzel das
Distanzstück(2) [03210576‑xx] mit
einer Schraube (M6x35).
Verwenden Sie dazu den gekürzten
Inbusschlüssel.
► Montieren Sie den zuvor abgebauten
Gummipuffer auf das Distanzstück
(Inbus5, M6).
3 Einbau
3.3 Portal 1
26 Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021
3.3.3 Portal vorbereiten

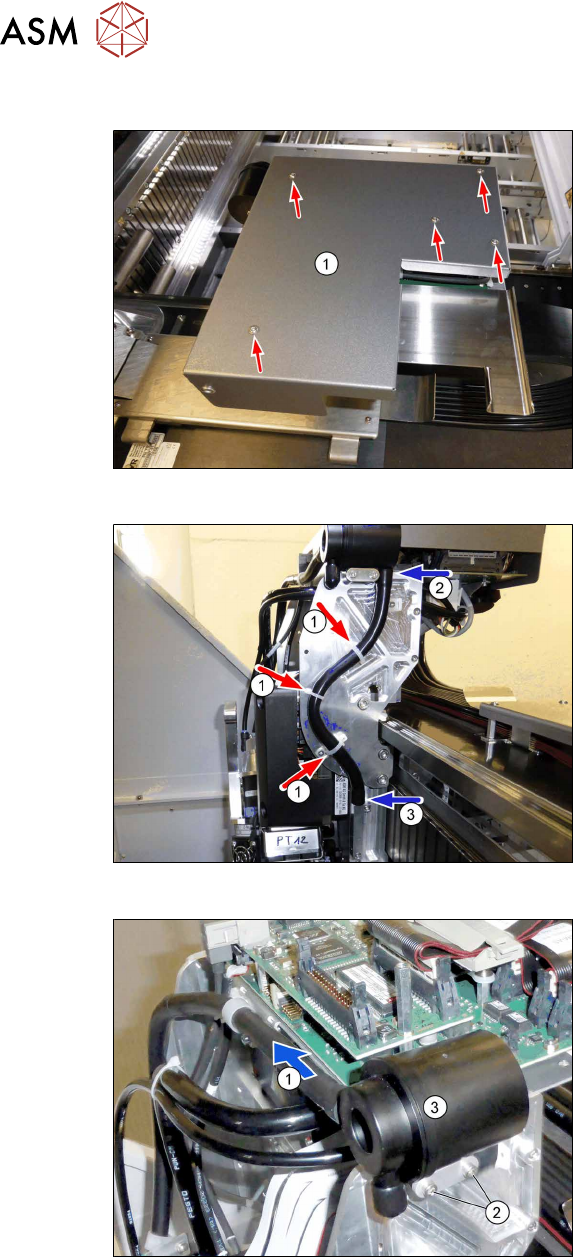

Abb.17: Platinenabdeckung
► Entfernen Sie die fünf Befestigungs-
schrauben und nehmen Sie die
Platinenabdeckung(1) ab.
Abb.18: Abluftschlauch abziehen
► Lösen Sie die Kabelbinder(1).
► Ziehen Sie den Abluftschlauch oben
vom Schalldämpfer(2) und unten vom
Luftanschluss(3) zur Kühlung der
X‑Motorplatte ab.
Abb.19: Schalldämpfer demontieren
► Ziehen Sie den Schlauch(1) vom
Schalldämpfer(3) ab.
► Entfernen Sie die beiden Schrauben(2)
(Inbus2,5, M3x25) und nehmen Sie
den Schalldämpfer ab.
Achten Sie darauf die beiden Plättchen
nicht zu verlieren.
