3 Einbau
3.3 Portal 1
Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021 25
3.3 Portal 1
3.3.1 Puffer Y-Achse umbauen

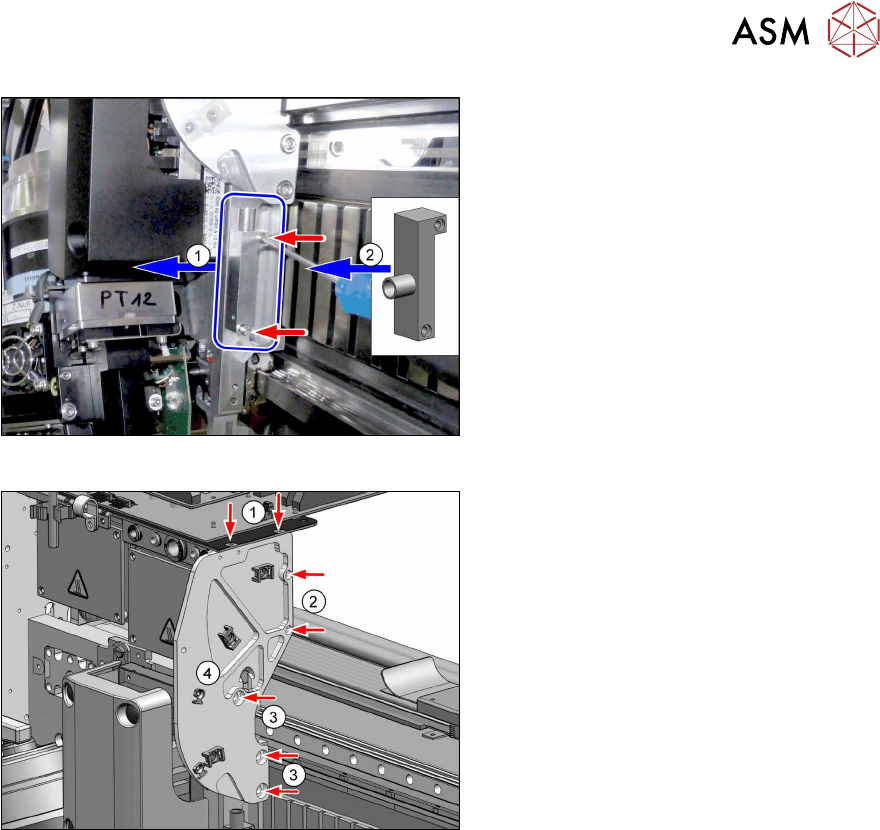

Abb.14: Alte Puffer demontieren
► Demontieren Sie die beiden Puffer(1).
Abb.15: Neue Puffer montieren
► Schrauben Sie die neuen Puffer(1) an
(Loctite243).
► Montieren Sie das Stützblech(2) mit
zwei Schrauben (M4x6, Inbus2,5,
Loctite243).
3.3.2 Puffer X-Achse umbauen
Abb.16: Unterer Gummipuffer
► Demontieren Sie den unteren Gummi-
puffer(1) an der Portalwurzel (Inbus,
M6).
► Befestigen Sie an der Portalwurzel das
Distanzstück(2) [03210576‑xx] mit
einer Schraube (M6x35).
Verwenden Sie dazu den gekürzten
Inbusschlüssel.
► Montieren Sie den zuvor abgebauten
Gummipuffer auf das Distanzstück
(Inbus5, M6).

3 Einbau
3.3 Portal 1
26 Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021
3.3.3 Portal vorbereiten
Abb.17: Platinenabdeckung
► Entfernen Sie die fünf Befestigungs-
schrauben und nehmen Sie die
Platinenabdeckung(1) ab.
Abb.18: Abluftschlauch abziehen
► Lösen Sie die Kabelbinder(1).
► Ziehen Sie den Abluftschlauch oben
vom Schalldämpfer(2) und unten vom
Luftanschluss(3) zur Kühlung der
X‑Motorplatte ab.
Abb.19: Schalldämpfer demontieren
► Ziehen Sie den Schlauch(1) vom
Schalldämpfer(3) ab.
► Entfernen Sie die beiden Schrauben(2)
(Inbus2,5, M3x25) und nehmen Sie
den Schalldämpfer ab.
Achten Sie darauf die beiden Plättchen
nicht zu verlieren.

3 Einbau
3.3 Portal 1
Assembly Instructions / Montageanleitung SIPLACE TX V2 Series Smart Pin Support 07/2021 27
Abb.20: Kühlung demontieren
► Entfernen Sie die beiden Schrauben
(Inbus2,5) und nehmen Sie den Luft-
anschluss(1) zur Kühlung der X‑Motor-
platte ab.
► Montieren Sie den neuen Luftan-
schluss(2) [03210185-xx] mit zwei
Schrauben (M3x14, Inbus2,5, Dreh-
moment 1,3Nm, Loctite241).
Abb.21: Platte demontieren
► Entfernen Sie die beiden Schrauben(1)
(M3x6, Linsenkopf, Torx10).
► Entfernen Sie die beiden Schrauben(2)
(M3x12, Inbus2,5).
► Entfernen Sie die drei Schrauben(3)
(M6x14, Inbus5) und nehmen Sie die
Seitenplatte(4) des X‑Halters ab.
