1. 概要 QD185-08 2 旋转式高级浸渍助焊剂单元使用说明书 MEMO:
QD185-08 1. 概要
旋转式高级浸渍助焊剂单元使用说明书 1
1. 概要
1.1 功能
旋转式高级浸渍助焊剂单元 （以下简称浸渍助焊剂单元）是一种在使用 H01，H02 或者 G04
贴装工作头贴装锡球要素元件 (BGA、倒装芯片等）时，在锡球面上涂敷助焊剂的装置。
浸渍助焊剂单元安装在机器的料站托架上使用 （占据 14 个料槽）。
浸渍助焊剂单元需要外部的气源供应。
浸渍助焊剂单元的操作及电源的 ON/OFF 是从机器上进行的。
1.2 特长
浸渍助焊剂单元能够在软件上变更涂敷的助焊剂膜厚。因此，能够根据各个锡球要素元件来
变更助焊剂膜厚。
容易进行刮刀的清扫等维修保养作业。
01NST-0889
1. 概要 QD185-08
2 旋转式高级浸渍助焊剂单元使用说明书
MEMO:
QD185-08 2. 安装
旋转式高级浸渍助焊剂单元使用说明书 3
2. 安装
2.1 空气管的配管
为了向浸渍助焊剂单元供应气源 (0.5 MPa)，请在机器模组内进行空气管的配管工程。
2.1.1 附属部件
浸渍助焊剂单元附属了以下的部件。另外，还需要空气管用带缺口的模组盖罩 （选购件），
请另外准备。
2.1.2 M3/M3-2 模组
1. 请关闭机器的主开关。
2. 关闭机器的空气接入口的空气阀，停止外部空气供应。
3. 从空气接入口处拔下外部空气供应管。
4. 暂时打开空气阀，放出机器内残留的空气。
5. 关闭空气阀。
6. 拆下料站托架下方的模组盖罩。

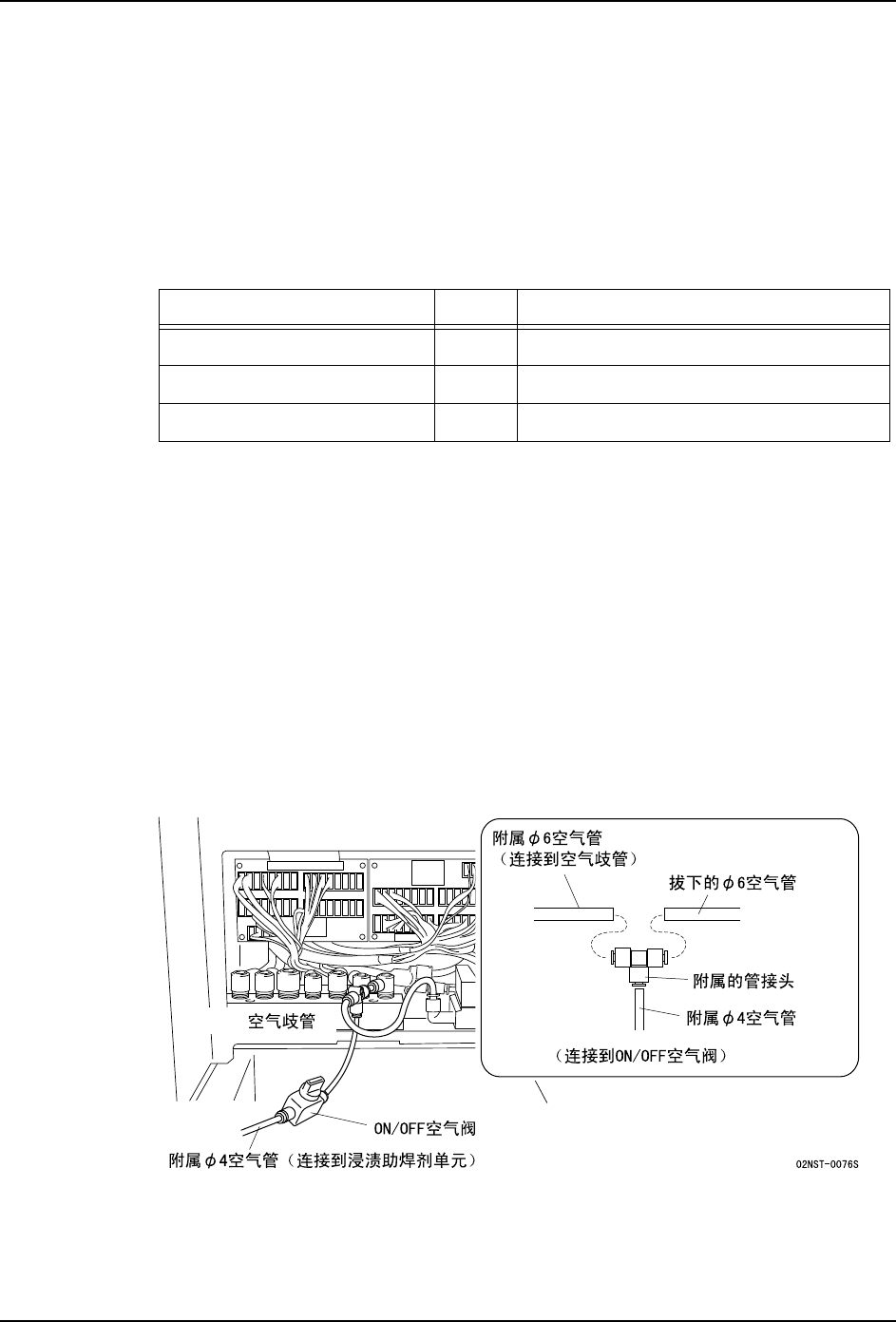

7. 按照以下的要领，安装浸渍助焊剂单元的附属部件。
a. 从空气歧管上拔下现有的 φ6 空气管。
b. 将拔下的 φ6 空气管、附属的 φ6 空气管和管接头安装在一起。
部件 个数 型式 （制造商）
空气分支用管接头 1 KQ2T064-04 （SMC）
ON/OFF 空气阀 1 HV4-4 （PISCO）
空气管 - φ4、φ6
