QD185-08 6. 生产 旋转式高级浸渍助焊剂单元使用说明书 43 指定助焊剂传送时间 指定旋转下锡台 （平整助焊剂表面）的时间 点。 请选择 [ 指定助焊剂传送时间点 ] 项目的任意 1 个设定值， 1. 请选择模组功能设定。 2. 请选择浸渍动作设定。 3. 请设定助焊剂传送时间点。 设定值 内容 周期时间优先 优先周期时间。 机器在判断出有助焊剂涂敷动作 时，马上旋转 下锡台。 膜厚精度优先 优先膜厚精度。 在贴装工作头移动到…
6. 生产 QD185-08
42 旋转式高级浸渍助焊剂单元使用说明书
6.2.2 助焊剂单元的设定
在助焊剂单元设定中，需要设定以下 3 个项目。
·助焊剂搅拌周期
·搅拌次数
·助焊剂传送时间设定

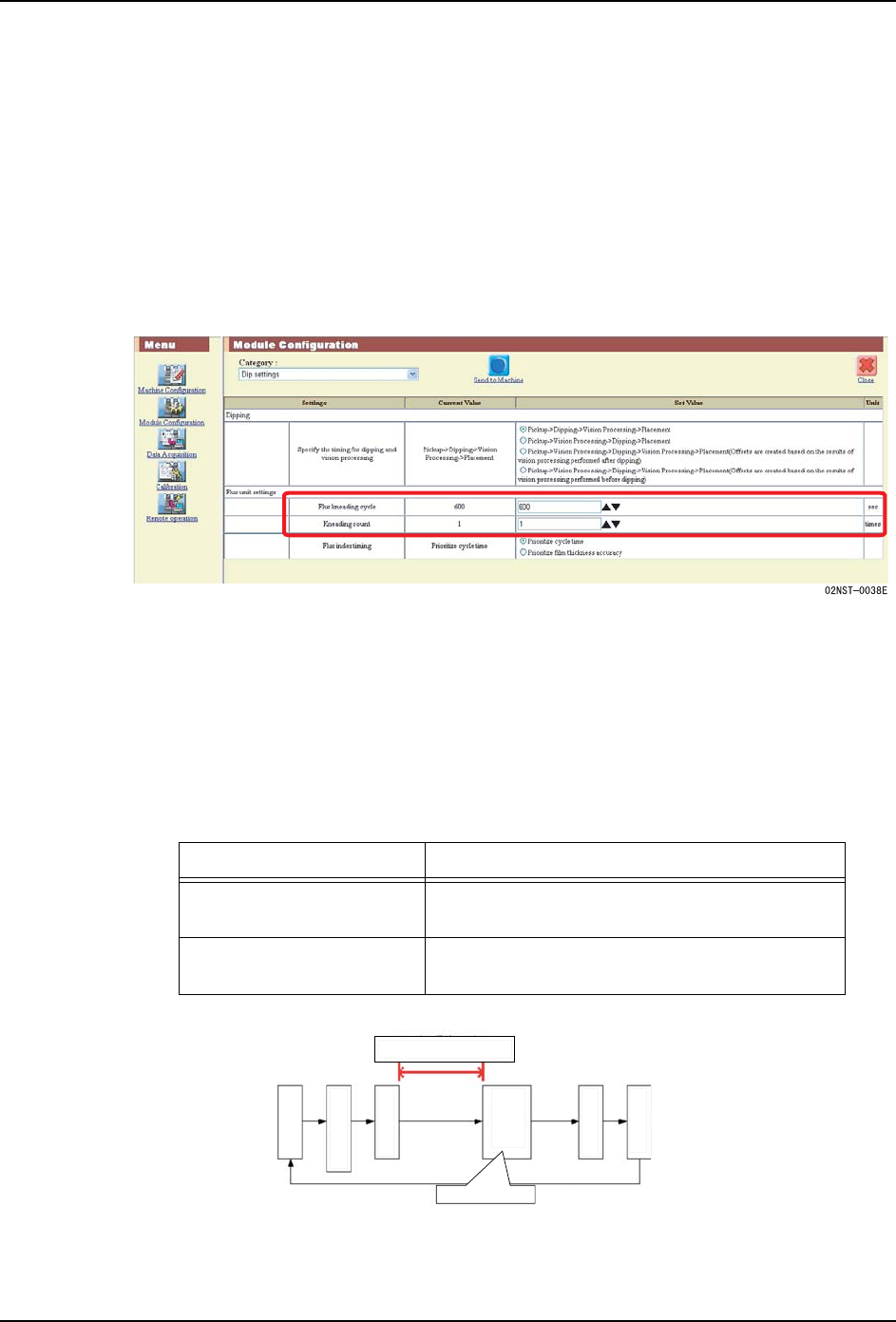

助焊剂搅拌周期和搅拌次数
为了防止助焊剂的干燥，在机器等待电路板的这段时间，每隔一定时间搅拌下锡台上的助焊
剂。为了进行助焊剂的搅拌，需要设定以下的 2 个项目。
1. 请选择模组功能设定。
2. 请选择浸渍动作设定。
3. 请设定助焊剂搅拌周期 （以装置在等电路板的时间作为搅拌助焊剂的周期，
到达时间点就开始搅拌）。
如果指定为 0，周期无效。
4. 请设定搅拌次数 （一个周期搅拌多少次）。
如果指定为 0，周期无效。
设定值 内容
助焊剂搅拌周期 设定经过多长时间进行一次搅拌。设定为 [0]
时，不进行搅拌。
搅拌次数 设定 1 次搅拌的下锡台旋转圈数。设定为 [0]
时，不进行搅拌。
Time set at Flux kneading cycle
Waiting
Flux
Kneading
Panel Arrival
Production
ᩢ࠰⭫䐥ᶵ
ᨻᤂࣟ❀ࡸ
⭫䐥ᶵࡦ䗴
ㅿᖻ⭫䐥ᶵ
⭕ӝ
䇴ᇐⲺࣟ❀ࡸᨻᤂઞᵕᰬ䰪
ਠᨻᤂ䇴ᇐⲺ⅗ᮦ
⭕ӝ
1676
QD185-08 6. 生产
旋转式高级浸渍助焊剂单元使用说明书 43

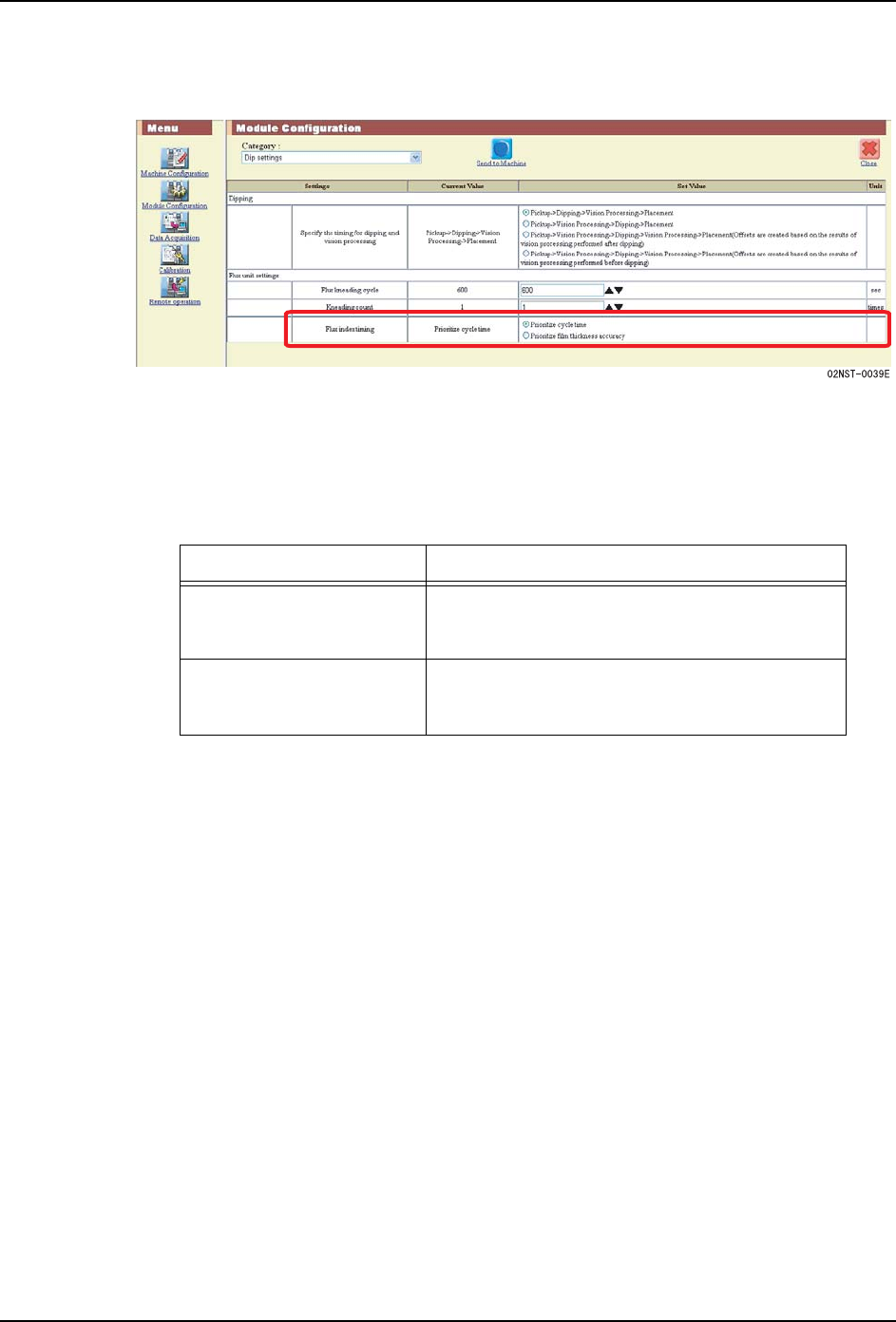

指定助焊剂传送时间
指定旋转下锡台 （平整助焊剂表面）的时间点。
请选择 [ 指定助焊剂传送时间点 ] 项目的任意 1 个设定值，
1. 请选择模组功能设定。
2. 请选择浸渍动作设定。
3. 请设定助焊剂传送时间点。
设定值 内容
周期时间优先 优先周期时间。
机器在判断出有助焊剂涂敷动作时，马上旋转
下锡台。
膜厚精度优先 优先膜厚精度。
在贴装工作头移动到助焊剂涂敷的动作位置后，
旋转下锡台。
6. 生产 QD185-08
44 旋转式高级浸渍助焊剂单元使用说明书
6.2.3 关于浸渍动作设定和助焊剂传送时间
这里，对每个设定的不同机器动作和助焊剂传送时间进行说明。供在设定动作模式时参考。
01NST-0152Sa
浸渍动作设定 传送时间指定
动作图和动作的特征
机器动作
助焊剂单元在电路板载入的同时开始助焊剂传送。
另外，即使下一顺序中有浸渍动作，在DIP后也会马上开始传送动作。
助焊剂动作
电路板载入
周期时间优先
周期时间优先
周期时间优先
膜厚精度优先
膜厚精度优先
膜厚精度优先
吸取
浸渍
影像处理
贴装
吸取
影像处理
浸渍
贴装
吸取
影像处理
浸渍
影像处理
传送 传送
吸取
DIP 影像 贴装 吸取
机器动作
助焊剂动作
电路板载入
传送 传送
吸取
影像 DIP 影像 贴装 吸取
助焊剂动作
助焊剂动作
机器动作
与上述「吸取→浸渍→影像处理→贴装」+「周期时间优先」的设定一致。
与上述「吸取→浸渍→影像处理→贴装」+「周期时间优先」的设定一致。
电路板载入
传送 传送
吸取
DIP影像 贴装 吸取
机器动作
助焊剂单元在元件吸取之后开始助焊剂传送。
机器在等到传送动作完成之后下降Z轴。
传送
吸取 DIP 影像 贴装 吸取
助焊剂动作
机器动作
助焊剂单元在影像处理之后开始助焊剂传送。
机器在等到传送动作完成之后下降Z轴。
传送
吸取 DIP影像 贴装 吸取
助焊剂动作
机器动作
助焊剂单元在影像处理之后开始助焊剂传送。
机器在等到传送动作完成之后下降Z轴。
传送
吸取 DIP 影像影像 贴装 吸取
↓
贴装
