QD185-08 2. 安装 旋转式高级浸渍助焊剂单元使用说明书 17 2.1.9 AIMEX-2S 1. 请关闭机器的主开关。 2. 请拆下侧 面 1 的 盖罩。 3. 请关闭机器气体输入口处的阀门 ，停止外部供应气体。 4. 请拔掉气体输入口处的外部气体输 气管。 5. 请暂时打开阀门，放出机器内残留 的空气。 6. 请关闭阀门。 7. 请打开正面盖罩。 30NST -0061 30NST -0062
2. 安装 QD185-08
16 旋转式高级浸渍助焊剂单元使用说明书
14.请用捆扎带固定输气管。
15.请把盖板和输送槽装回原来位置。
16.请把废料带箱装回原来位置。

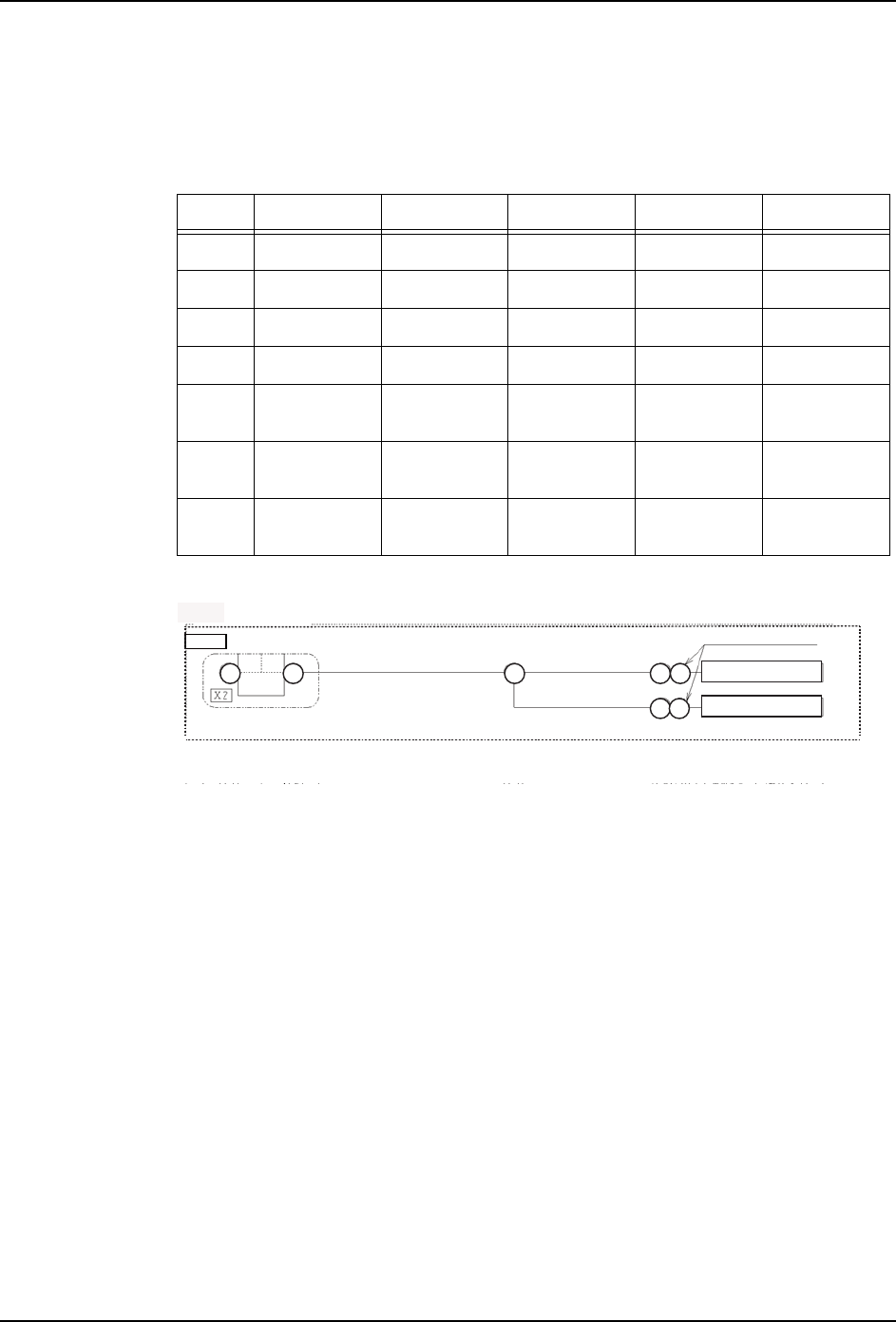

17.在模组 2 上，也请同样操作。不过 , 使用的元件和连接方法请参考下图。
18.请把拆除的外部气体输气管接到气体输入口上。
图纸号 品名 个数 规格 ・ 型号 厂家
46 Ｙ3079Ａ 弯管接头 1 KQ2L06-02S SMC
47 Ｙ3075Ａ 管接头 1 KQ2U06-00 SMC
48 Ｙ3067Ａ 管接头 2 KQH06-00 SMC
49 Ｈ3145Ｌ 管道封堵器 2 KQ2P-06 SMC
PZ07371 输气管 1 TU0425Ｂ
Ｌ ＝ 720
2MGMBA0273
00
输气管 1 TU0604Ｂ
Ｌ ＝ 2900
PZ10371 输气管 1 TU0604Ｂ
Ｌ ＝ 2200
INS-BSF-0064S
SIDE 2
21
46
外接单元
(mB,s2)
外接单元
(mA,s2)
47
L=720
Ф6
Ｌ＝2900
Ф6
Ｌ＝
2200
Ф6
48
49
48
49
如果使用外接单元时不使用
QD185-08 2. 安装
旋转式高级浸渍助焊剂单元使用说明书 17
2.1.9 AIMEX-2S
1. 请关闭机器的主开关。
2. 请拆下侧面 1 的盖罩。
3. 请关闭机器气体输入口处的阀门，停止外部供应气体。
4. 请拔掉气体输入口处的外部气体输气管。
5. 请暂时打开阀门，放出机器内残留的空气。
6. 请关闭阀门。
7. 请打开正面盖罩。
30NST-0061
30NST-0062
2. 安装 QD185-08
18 旋转式高级浸渍助焊剂单元使用说明书
8. 请确认空气管。请解开捆扎带。
9. 请从机器侧正面门的开口部取出空气管。
备注 ) 空气管不容易通过开口部时，请提前拆下管接头。
30NST-0063
30NST-0064
30NST-0065
