QD185-08 4. 基本操作 旋转式高级浸渍助焊剂单元使用说明书 27 4.2 刮刀和下锡台的安装和拆除 4.2.1 安装方法 1. 按下机器的 [CYCLE] 按钮或 [STOP] 按钮，使机器处于 START 等待状态。 2. 提起控制杆锁定块然后握住控制杆 ，将滑动平台拉到最跟前。 备注 )滑动平台在中间位置时，就无法操作单元的各种开关。 3. 将托板和下锡台安装到单元上。 a. 使托板下面的定位孔对准单元侧的 定位销，安装托…
QD185-08 4. 基本操作
旋转式高级浸渍助焊剂单元使用说明书 27
4.2 刮刀和下锡台的安装和拆除
4.2.1 安装方法
1. 按下机器的 [CYCLE] 按钮或 [STOP] 按钮，使机器处于 START 等待状态。

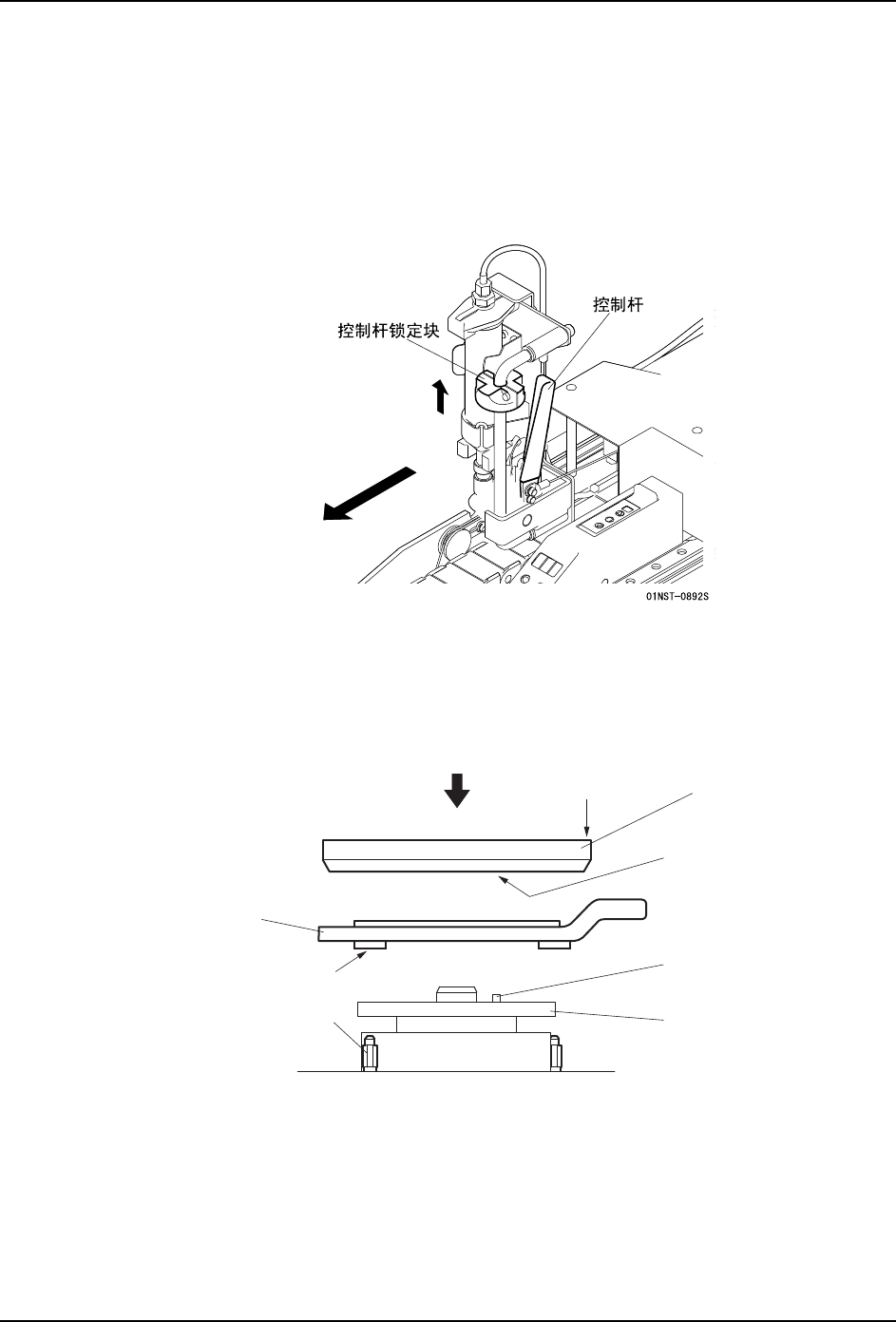

2. 提起控制杆锁定块然后握住控制杆，将滑动平台拉到最跟前。
备注 )滑动平台在中间位置时，就无法操作单元的各种开关。
3. 将托板和下锡台安装到单元上。
a. 使托板下面的定位孔对准单元侧的定位销，安装托板。
b. 使下锡台的刻印标记对准旋转台侧的定位销，安装下锡台。
备注 )表示下锡台下面的定位孔的标记被刻印在上面的边缘。
4. 将送液管支架返回到生产位置，拧紧锁定旋钮。
5. 将刮刀安装到刮刀架上，拧紧锁定旋钮。
下锡台
托板
定位销
定位孔
定位销
刻印标记
旋转台
01NST-0088-Sa
定位孔
4. 基本操作 QD185-08
28 旋转式高级浸渍助焊剂单元使用说明书

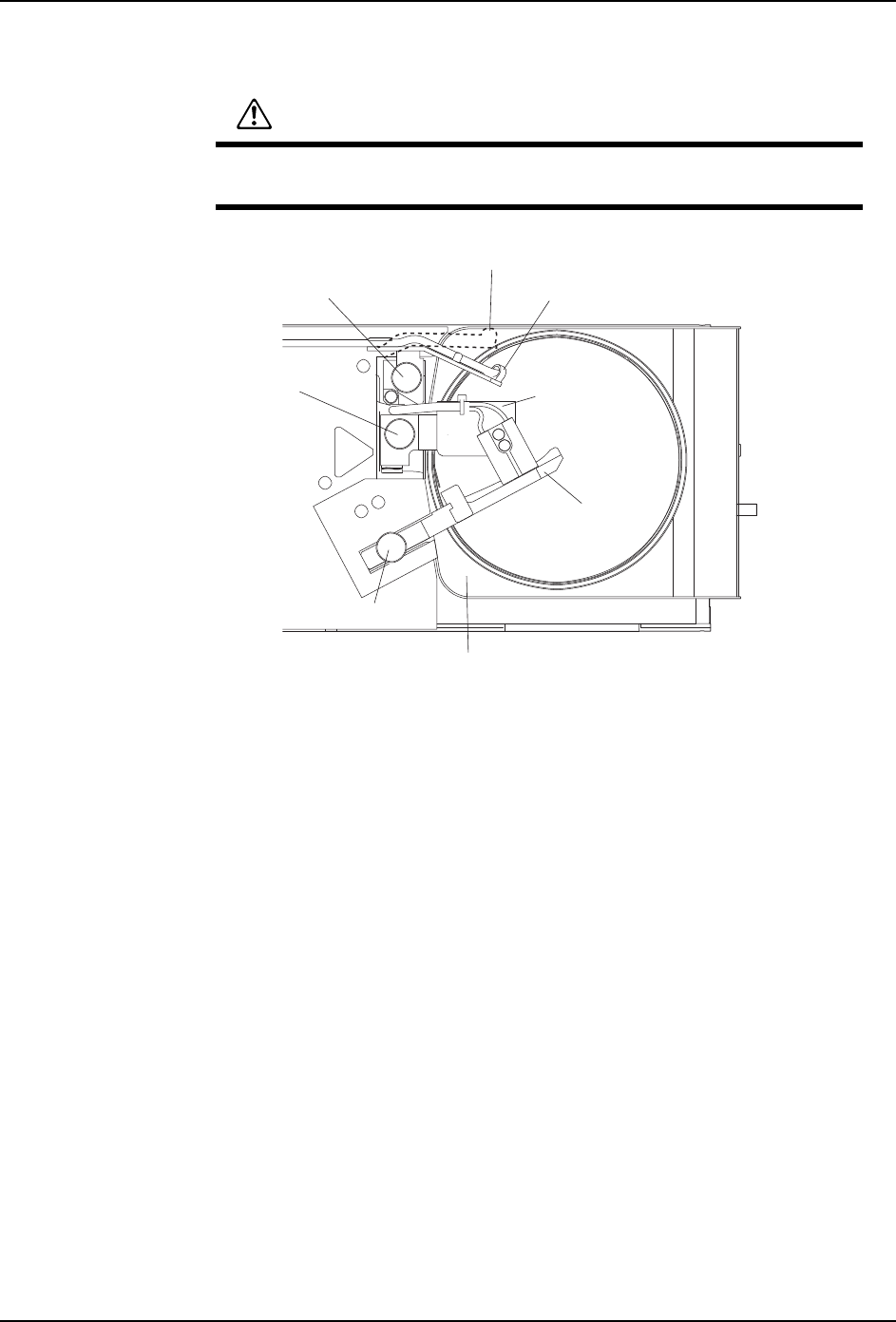

6. 将传感器臂锁定旋钮返回到下降位置，然后拧紧锁定旋钮。
7. 将滑动平台返回到前进端。
注意
请确认传感器臂被固定在下降位置。如果传感器臂在上升位置，滑动平台
前进时，有可能碰到机器的安全罩而损伤。
传感器臂
锁定旋钮
送液管支架
锁定旋钮
锁定旋钮
刮刀
传感器臂
送液管支架（生产位置）
送液管支架（维修保养位置）
01NST-0896-Sa
托板
